DEIF LSU-112DG 负荷分配单元
时间: 2026-03-04浏览次数：
DEIF LSU-112DG 负荷分配单元
DEIF LSU-112DG 负荷分配单元
产品基础信息
LSU-112DG是 DEIF 研发的发电机负荷分配单元，ANSI 代码为 90，核心用于柴油和燃气发电机的原动机控制，实现发电机的频率、功率控制及多机并联时的负荷精准分配。产品采用35mm DIN 导轨或底座安装，配备LED 状态指示灯（显示设备运行状态、激活的控制功能），内置微控制器实现核心逻辑控制，且具备自监测功能，整体设计适配工业、海事等发电机控制场景，文档编号 4921240118I。
核心应用模式与调速器适配
三种运行模式
LSU-112DG 可根据发电机运行场景实现三种精准控制，覆盖单机到多机并联全场景：
单机模式：独立控制发电机，执行频率控制，维持发电机输出频率稳定；
并网模式：发电机与电网并联，执行功率控制，按设定值稳定输出功率；
多机并联模式：与其他发电机并联运行，同时执行频率和功率控制，实现多机组负荷合理分配。
调速器适配
原生支持机械调速器直接连接；
搭配 DEIFEPN-110DN 或 EPQ-96 型电子电位器，可扩展支持电子调速器，适配不同类型发电机调速系统。
核心测量与传感功能
内置传感器
内置频率传感器：实现发电机频率精准测量，若需更高频率稳定性，可外接公共外部频率传感器（适用于电站内所有 LSU-112DG）；
内置功率传感器：基于I×cosφ 原理设计，支持两种接线耦合方式，1W3（三相三线、平衡负荷）为标准配置，1W (4) 为单相耦合，满足不同供电系统测量需求。
外部传感器拓展
功率传感器：当发电机存在不平衡负荷时，可外接4~20mA DC 输出的外部功率传感器（推荐 DEIF TAS-331DG），此时内置功率传感器会自动断开，由外部传感器接管测量；
频率传感器：多台发电机同时同步至母线时，可外接外部频率传感器统一控制频率，提升同步精度。
核心控制与保护功能
比例负荷分配（核心功能）
LSU-112DG 需根据对应发电机实际容量校准，实现不同容量机组并联时按比例分配负荷，例：100kW+150kW 机组并联，125kW 总负荷将按 4:6 分配为 50kW 和 75kW；
配备正面 DERATING 降额电位器，可将大机组降额运行（调节范围50~0%Pₙ），降额后机组按降额后容量均分负荷，例：150kW 机组降额至 100kW，与原 100kW 机组均分 125kW 负荷（各 62.5kW）。
调速控制输出
单元配备2 路继电器触点输出（升速 SG / 降速 SG），用于控制原动机伺服电机，调速逻辑由内置P 控制器实现，通过三个核心参数调节控制精度，参数可按需设置：
TN（最小接通时间）：比例带内控制脉冲的最小持续时间，范围25~500ms；
XP（比例带）：脉冲 / 暂停比随频率 / 功率偏差成比例变化的区间，范围0~±50%Pₙ或0~±2.5Hz设定频率；
TP（周期时间）：两个连续继电器脉冲的间隔时间，默认10×TN，可通过跳线设置为 5×TN/15×TN/20×TN。
同时设置死区：无控制脉冲输出的偏差区间，功率死区默认 **±2% Pₙ**（跳线可设 ±4%），频率死区默认 **±0.1Hz**（跳线可设 ±0.25Hz）。
卸荷功能
配备无电位卸荷输入（33/34 端子），激活后实现两个核心动作：
将发电机功率调节至零功率；
断开 LSU-112DG 的功率输出与功率并联线（PS），避免对其他并联机组造成干扰。
自动保护与断开
当出现以下情况时，内置继电器会自动将机组的功率 / 频率输出与 ** 并联线（PS/FS）** 断开，保障系统稳定：
LSU-112DG 的 L1/L2 相断开，且对应发电机与母线断开；
LSU-112DG 的辅助供电电压断开；
卸荷输入被激活时（仅断开功率并联线 PS）。
自监测功能
内置微控制器程序运行状态自监测，通过绿色 POWER LED 灯和17/18 状态输出端子反馈：
绿灯常亮：供电正常，单元运行无误，17/18 端子闭合；
绿灯2~3Hz 闪烁：供电正常，单元运行故障，17/18 端子断开（激活故障状态）。
关键端子与信号输出
LSU-112DG 配备多组功能端子，覆盖供电、测量、控制、并联、拓展等全需求，核心端子功能如下表（关键端子）：
端子编号 标识 / 名称 核心功能 关键参数 / 说明
1/3 X1/X2 供电电压输入 AC 57.7~690V/DC 24~110V，UL 仅支持 24V DC/110V AC
17/18 Sta（状态） 状态输出 正常闭合，故障断开
28/29 IL1 电流测量输入 外接电流互感器 S1→28、S2→29
31/32 Ext. P.（外部功率） 外部功率传感器输入 4~20mA DC，内置传感器使用时需短接
33/34 Unl（卸荷） 卸荷输入 接无电位常开继电器触点，激活后零功率
35/36 Ref./⊥（参考 / 地） 功率参考输入 0.5~5V 对应 10~100% 功率，0.55V 激活 / 0.45V 失活
37/36 +5V/⊥ 参考电压输出 5.0V±1%，最大负载 5mA，用于本地功率控制
38/39 FS/⊥ 频率并联线 -5~+5V 模拟量，0V=0Hz、5V=2.5Hz
40/41 PS/⊥ 功率并联线 -5~+5V 模拟量，5V=100% 功率（cosφ=0.8 时 4V=100%）
43/44、45/46 SG（升 / 降速） 调速继电器输出 AC1/DC1：250V/24V 8A；AC15/DC13：250V/24V 3A
注：所有标有⊥的端子内部互通；接直流伺服电机时，SG 继电器需外接辅助继电器，并在继电器线圈两端接瞬态抑制器。

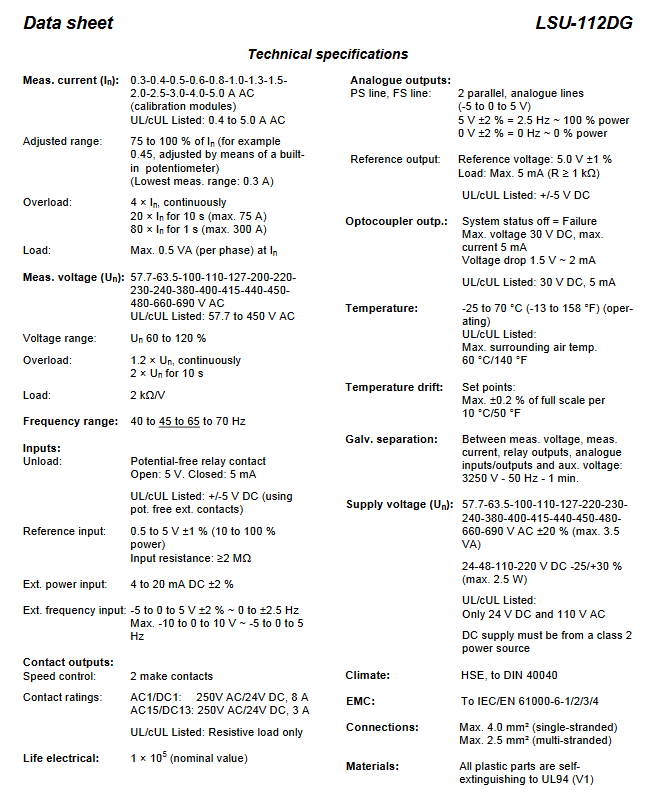

技术规格
测量规格
测量参数 量程 / 规格 过载能力 负载要求
测量电流（Iₙ） 0.3~1.5A AC（校准模块），UL 版 0.4~5.0A AC 20×Iₙ持续 10s（最大 75A）；80×Iₙ持续 1s（最大 300A） 额定电流下每相最大 0.5VA
测量电压（Uₙ） 57.7~690V AC，UL 版 57.7~450V AC 1.2×Uₙ持续运行 2kΩ/V
电气输出规格
输出类型 量程 / 精度 关键说明
PS/FS 并联线 -5~+5V，5V±2%=2.5Hz/100% 功率 双路模拟并联线，实现多机数据交互
参考电压输出 5.0V±1% 最大负载 5mA（R≥1kΩ），UL 版 ±5V DC
光耦输出 最大 30V DC/5mA，压降 1.5V@2mA 系统故障时输出关断，UL 版 30V DC/5mA
调速继电器输出 AC1/DC1：8A；AC15/DC13：3A UL 版仅支持阻性负载
环境与物理规格
项目 规格 UL/cUL 版特殊要求
工作温度 -25~70℃（-13~158℉） 最高环境温度 60℃（140℉）
温度漂移 设定值最大 ±0.2% 满量程 / 10℃ 同左
电气隔离 测量 / 继电器 / 模拟 IO / 辅助电源间3250V AC 50Hz 1min 同左
防护等级 外壳IP40，端子IP20（IEC/EN 60529） 同左
材质 所有塑料件为UL94-V1 级自熄材料 同左
重量 约0.750kg 同左
接线规格 单股最大 4.0mm²，多股最大 2.5mm²；AWG 12-16 铜线 仅使用 60/75℃铜导体
其他认证与标准
EMC：符合IEC/EN 61000-6-1/2/3/4；
气候等级：DIN 40040 HSE 级；
船级社认证：Uni-line 系列组件获主流海事船级社认可，最新认证见 DEIF 官网；
UL 认证：按需提供，产品若在 DEIF 丹麦工厂外重新定制，将失去 UL 认证。
可调参数与 LED 指示
核心可调参数（范围）
LSU-112DG 的控制参数可按需调节，核心参数调节范围如下表，跳线可扩展部分参数范围：
参数名称 调节范围 备注
TN（最小接通时间） 25~500ms 基础调速参数
XP（比例带） 0~±50% Pₙ / 0~±2.5Hz 设定频率 二选一，按控制需求配置
设定频率 45~65Hz 覆盖主流发电机频率标准
降额（DERATING） 50~0%Pₙ 按机组降额需求调节
TP（周期时间） 10×TN（跳线可设 5/15/20×TN） 与 TN 联动
功率死区 ±2% Pₙ（跳线可设 ±4%） 降额后按降额值计算
频率死区 ±0.1Hz（跳线可设 ±0.25Hz） 减少无效调速脉冲
LED 状态指示
配备多色 LED 灯，直观反馈设备和发电机运行状态，无额外指示灯则代表对应功能未激活：
LED 标识 功能 常亮（状态） 熄灭（状态）
UG（绿色） 发电机电压 电压正常存在 电压故障
Unload（绿色） 发电机卸荷 机组已卸荷（零功率） 正常负荷运行
SG（黄色） 升 / 降速控制 对应升 / 降速继电器激活 继电器未激活
注：设备安装校准完成后，可密封透明前盖，防止参数被误修改。
