GE Vernova MMLG/MMLB测试块和测试塞
时间: 2026-03-06浏览次数：
GE Vernova MMLG/MMLB测试块和测试塞
GE Vernova MMLG/MMLB测试块和测试塞
产品整体概况
MMLG/MMLB系列测试块和测试插头是GE Vernova旗下 Grid Solutions 的产品，隶属于Midos 家族，核心用途是为各类电力系统保护方案提供监测和二次注入测试功能，需搭配使用 MMLG 测试块和 MMLB 01 多针测试插头。产品 1983 年正式推出，拥有成熟的市场应用，至今已交付超 50 万个 MMLG 测试块、超 70,000 个 MMLB 01 测试插头；2001 年 GE 推出MiCOM P990 系列测试块，作为该系列的替代选择，其具备自动内部 CT 短接功能，与 MMLG 形成互补。
产品型号与核心规格
MMLG/MMLB 系列包含4 款 MMLG 测试块和1 款 MMLB 01 测试插头，各型号定位与核心特征明确，具体如下表：
产品型号 产品类型 核心定位 / 特征 关键规格
MMLG 01 测试块 标准款，基础通用 14 路电路，拆盖自动断开 13/14 端子间电路，带 CT 短接链接
MMLG 02 测试块 专用款，适配母线保护方案 14 路电路，13/14 端子触点常闭，无拆盖断电功能
MMLG 03 测试块 卧式款，MMLG 01 的横向版本 同 MMLG 01 核心功能，安装形式为卧式
MMLG 04 测试块 卧式款，MMLG 02 的横向版本 同 MMLG 02 核心功能，安装形式为卧式
MMLB 01 测试插头 多针款，与所有 MMLG 搭配使用 28 个 4mm 插座，插座编号与测试块端子一一对应

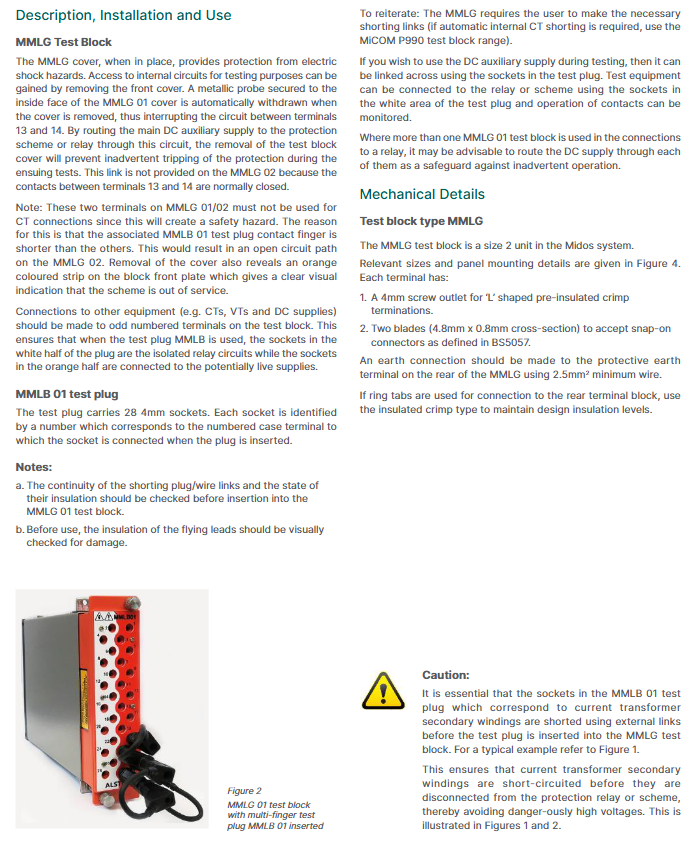

核心结构与工作原理
MMLG 测试块
核心结构：搭载14 路电路，每路电路包含一对常闭内部触点，正常工作时触点闭合以完成电路连接；每路电路均引至测试块后部的独立端子对，外部设备（CT、VT、DC 电源）需接奇数编号端子。
安全结构：外壳盖到位时提供防触电保护，拆除前盖会露出橙色标识条，直观提示系统处于非工作状态；MMLG 01 前盖内侧的金属探针随拆盖自动缩回，断开 13/14 端子间电路，若将 DC 辅助电源接入该电路，可防止测试时保护系统误跳闸（MMLG 02 无此功能）。
尺寸规格：属于 Midos 系统2 号规格，采用面板嵌入式安装，具体安装开孔尺寸有明确标准（如面板开孔关键尺寸含 4.40mm、168mm、212mm 等）。
MMLB 01 测试插头
核心匹配：插入 MMLG 测试块时，会断开其内部常闭触点，实现电路隔离，无需改动保护系统原有接线即可开展测试。
插座分区：白色半区插座对应隔离的继电器电路，橙色半区插座对应潜在带电的电源回路，测试设备分别接对应区域即可完成监测 / 测试。
物理固定：可通过两个滚花螺丝牢固插入并固定在 MMLG 测试块的测试插座中，所有 28 个插座均兼容4mm 伸缩护套测试电缆。
核心工作逻辑：正常运行时 MMLG 内部触点闭合，保护系统电路连通；测试时插入 MMLB 01，触点断开实现电路隔离，通过插头插座接入测试设备，完成监测、二次注入测试等操作，测试完成拔出插头后，MMLG 触点自动闭合，恢复系统正常运行。
安装与配件要求
MMLG 测试块安装
端子配置：每个端子均配备4mm 螺丝接口（适配 L 型预绝缘压接端子）和2 个 4.8mm×0.8mm 插片（兼容 BS5057 标准卡扣连接器）。
接地要求：测试块后部的保护接地端子需接入最小 2.5mm² 的导线；若采用环形接线片连接后部端子排，需使用绝缘压接型，以维持设计绝缘等级。
安装适配：可直接贴近4U 机架高度的继电器和系统安装，适配电力系统柜体布局。
MMLB 01 测试插头配件
标配配件：每台 MMLB 01 附带6 个短接插头链接，每个链接由两个 4mm 可堆叠伸缩护套插头和 150mm 电缆组成。
定制配件：可根据需求定制2m 同规格测试电缆，用于连接测试设备，需单独申请。
产品核心优势
安装便捷性：适配 4U 机架高度的电力保护设备，可就近安装，无需额外规划安装空间，贴合电力系统柜体的标准化设计。
操作高效性：测试时无需拆除或改动保护系统的原有接线，插入测试插头即可实现电路隔离，大幅简化监测、隔离、二次注入测试的操作流程，提升测试效率。
安全防护性
采用4mm 可堆叠伸缩护套插头，实现增强型手指安全保护，防止操作时触电。
MMLG 01 具备拆盖断电功能，从源头避免测试时的误跳闸风险；橙色标识条提供直观的工作状态警示。
测试插头按带电 / 隔离分区设计，明确区分测试回路，降低接线错误导致的安全隐患。
严格安全操作规范
测试操作存在潜在触电危险，必须遵循以下核心安全要求，且仅允许合格专业人员操作该设备：
CT 二次侧防护：插入 MMLB 01 前，必须用外部短接链接将 MMLB 上对应电流互感器（CT）二次绕组的插座短接，严禁断开带电 CT 的二次回路（会产生致命高压，还可能损坏绝缘）；MMLG 系列无内部 CT 短接功能，短接操作需用户手动完成。
电源管控：将 MMLB 插入 / 拔出 MMLG 时，必须先断开接入 MMLB 的所有测试电源；尽可能在操作前将连接到 MMLG 的变电站二次回路临时断电，必要时可短暂停运一次系统，确保无一次电流为 CT 二次回路供电。
配件检查：使用前需检查短接插头 / 导线链接的通断性和绝缘状态，同时目视检查测试飞线的绝缘层是否损坏；所有测试线和短接链接必须为护套式。
接线验证：必须通过必要措施确认 MMLG 的实际接线，不可仅依赖变电站电路图；若现场条件安全，建议对实际接线进行物理检查。
应急处理：若对安全操作流程存在任何疑问，立即停止所有操作。
