Eaton TX 系列凸轮开关与PX 系列负荷隔离开关
Eaton TX 系列凸轮开关与PX 系列负荷隔离开关
产品概述
核心定位：伊顿 TX/PX 系列是面向工业、手工业、建筑服务管理的高性能开关产品，TX 系列为凸轮开关，PX 系列为负荷隔离开关，具备高可靠性、多场景适配性，支持模块化配置与非标定制，满足从简单通断到复杂电机控制的多样化需求。
核心优势
防护可靠：前面板IP65 防护等级，适配恶劣工业环境
规格全面：电流覆盖 20A-175A，电机功率适配 6.5kW-55kW
认证齐全：通过 CCC、CE 及 IEC/EN 60947、IEC/EN 60204 等国际标准
安装灵活：支持平齐、表面、后部、配电柜、中心 5 种安装方式，适配不同安装场景
产品系列与核心参数
产品系列 细分型号 额定电流 最大电机功率（400V AC-23A） 核心特性
TX 凸轮开关 T0X 20A 6.5kW 最多 11 个触点模块，22 个双断点触点
T3X 32A 13kW 支持更多附件扩展，适配中型控制场景
T5XB/T5X 63A/100A 22kW/30kW 触点模块深度 16.5mm，适配大功率设备
PX 负荷隔离开关 P1X-25/32 25A/32A 13kW/15kW 体积紧凑，支持 3+N 极配置
P3X-63/100 63A/100A 37kW/50kW 短路耐受电流 1260A/2000A（1 秒）
P5X-125/175 125A/175A 45kW/55kW 额定冲击耐受电压 8000V AC，适配重型负载
主要开关类型与应用场景
开关类别 具体类型 典型应用
负荷隔离开关 总开关 / 维护开关、通断开关、转换开关、换向开关、星 - 三角开关 设备总电源控制、电机启停、电源切换

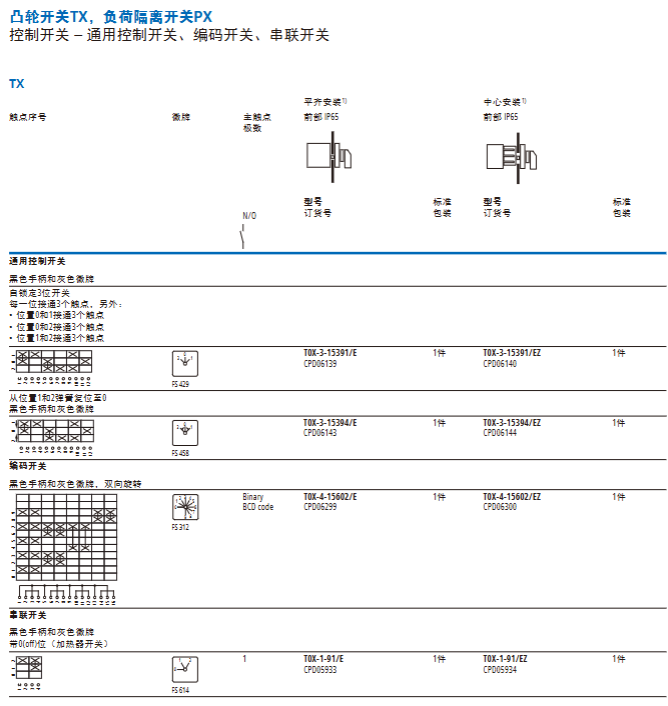

控制开关 步进开关、手动 / 自动开关、仪表选择开关、通用控制开关 参数调节、模式切换、仪表切换
专用开关 多速开关、急停开关、编码开关、串联开关 多速电机控制、紧急断电、信号编码
非标开关 定制触点序列开关（需填写 F02 定制表格） 特殊控制逻辑场景
模块化附件与配置
功能扩展模块
N 极模块（N-P1X/P3X/P5X 系列）：提前闭合 / 延迟分断，可左侧 / 右侧安装，分断容量与主触点一致
辅助触点模块（HI11-P1X/P3 系列）：1 常开 + 1 常闭触点，适配信号反馈与控制回路扩展
操作与防护附件
操作附件：拇指手柄（黑色 / 红色，符合 IEC/EN 60204-1 急停标准）、延长杆（最多 4×25mm 延长）、互锁机构（门联锁 / 罩盖联锁）
防护附件：接线端子护罩、挂锁装置（最多 3 把挂锁）、绝缘配电箱（CI-K 系列）
标识附件：徽牌（含不同切换角度标识）、可刻字附加前面板（ZFS 系列）
配置原则：附件需与开关型号、安装方式匹配，如 P1X 表面安装型号仅支持左侧安装 N 极模块
关键技术数据
寿命与操作频率
机械寿命：TX 系列 40 万次通断，PX 系列 10 万次通断
电气寿命：AC-3 负载下，分断电流越大寿命越短（如 T0X 20A 时约 10 万次）
最大操作频率：3000 次 / 小时（TX 系列）、50 次 / 小时（PX 系列）
分断能力（AC-3，cosφ=0.35）
T0X（20A）：380V 时 100A，400V 时 110A
P3X-100（100A）：400V 时 760A，690V 时 520A
P5X-175（175A）：400V 时 900A，690V 时 340A
接线能力
实心 / 绞合线：P1X 支持 1.5-6mm²，P5X 支持 50-70mm²
软线（带金属套管）：P3X 支持 1.5-25mm²，P5X 支持 16-70mm²
紧固力矩：M4 端子 1.6Nm，M10 端子 14Nm

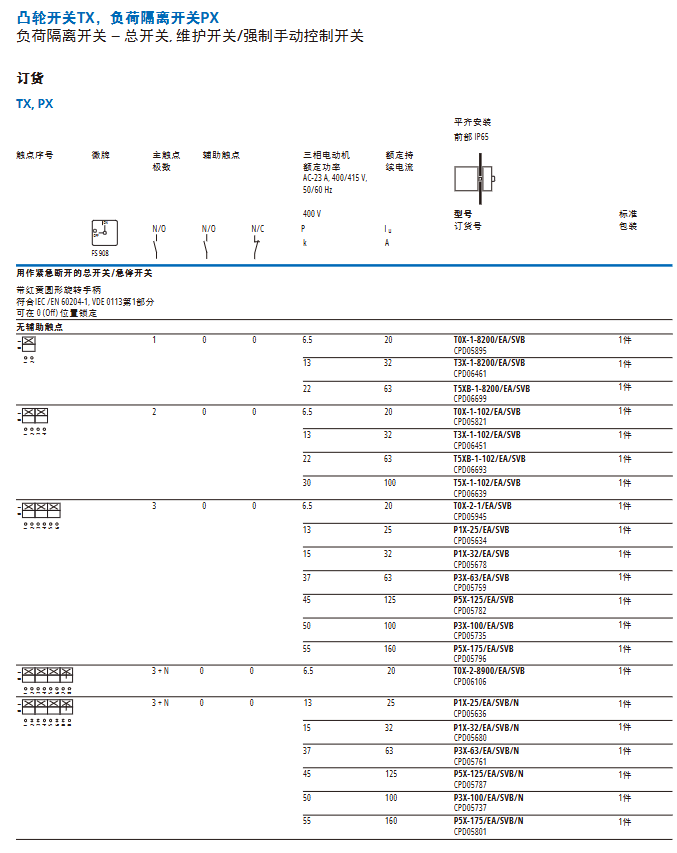

订货与选型信息
型号构成：采用模块化编码，包含系列、电流等级、安装方式、附件配置等信息（如 T0X-1-8200/E 表示 T0X 系列、1 个触点模块、通断开关、平齐安装）
标准包装：多数型号 1 件 / 盒，附件类（如手柄、模块）5 件 / 10 件 / 25 件 / 盒
非标定制：需提供 F02 定制表格，明确触点序列、切换角度、弹簧复位等要求，重复订货仅需指定触点序号 + 国家标识符
清单索引：文档附录含完整物料号 - 型号对应表（共 92 页），覆盖全系列标准与非标产品，方便快速查询订货号
尺寸与安装规范
安装开孔尺寸（核心示例）
中心安装：开孔 Ø22.3mm（T0X/T3X/P1X）
表面安装：T0X 底座尺寸 137×120mm，P1X 底座尺寸 160×100mm
触点模块深度：T0X/T3X 9.5mm，T5X (B) 16.5mm
安装环境要求
温度：敞开环境 - 25℃~+50℃，封闭环境 - 25℃~+40℃
抗冲击：半正弦波 20ms，15g（符合 IEC/EN 60068-2-27）
安装位置：任意角度，需预留通风间隙（如表面安装预留≥50mm）
