Eaton XControl 系列模块化 PLC（XC-104-…/XC-204-…/XC-303-…）的官方操作说明
时间: 2026-03-02浏览次数：
Eaton XControl 系列模块化 PLC（XC-104-…/XC-204-…/XC-303-…）的官方操作说明
Eaton XControl 系列模块化 PLC（XC-104-…/XC-204-…/XC-303-…）的官方操作说明
产品核心定位
类型：模块化无风扇 PLC，支持本地 / 远程 I/O 扩展，适配工业自动化控制场景
核心优势：模块化设计、多协议兼容、宽温工作、高可靠性、支持多任务与中断处理
禁止用途：不可用于人员 / 机械安全保护功能，仅适用于封闭空间内的设备控制
核心硬件规格
类别 XC-104-… XC-204-… XC-303-…
处理器 NXP CORTEX A7（800MHz）+ M4（200MHz） NXP CORTEX A7 双核（1GHz）+ M4（200MHz） Freescale CORTEX A7 双核（960MHz）
内存配置 DDR3L-RAM：256MB；NVRAM：4KB DDR-RAM：512MB；NVRAM：32KB DDR-RAM：512MB；NVRAM：128KB
存储介质 eMMC-FLASH：2GB；无 MicroSD 插槽 eMMC-FLASH：2GB；可选 MicroSD QSPI-FLASH：128MB；支持 MicroSD
本地 I/O 无 2 路数字 I/O（可配置为中断输入） 4 路数字 I/O（可配置为中断输入）
通信接口 1×Ethernet（10/100MBit/s）、USB 2.0 2×Ethernet（10/100MBit/s）、CAN、RS485、USB 2.0 3×Ethernet（含 1 路千兆）、2×CAN、RS485、USB 2.0
供电参数 24V DC（19.2-30V），最大输入电流 1A 24V DC（19.2-30V），最大输入电流 2.4A 24V DC（18-30V），最大输入电流 3.3A
物理尺寸（H×D×W） 104.7×72×23mm，重量 0.11kg 104.7×72×23mm，重量 0.11kg 104.7×72×50mm，重量 0.3kg
工作温度 -20℃~+60℃ -20℃~+55℃ -20℃~+60℃
核心功能与软件配置
编程与开发
编程软件：XSOFT-CODESYS-3（版本 3.5.9 及以上），支持结构化文本（ST）等 IEC 标准语言
任务管理：支持循环任务（可设周期）、事件触发任务，优先级 0-31（0 为最高），支持看门狗监控（防止程序死循环）
中断处理：本地 I/O 可配置为上升沿 / 下降沿 / 双沿中断，需集成 EA_XC303Events.lib 库
程序部署：支持 Boot 应用创建、通过 MicroSD/USB 批量编程，可保存 / 恢复保持性数据
通信协议支持
| 协议类型 | 核心特性 |
| Ethernet 相关 | 支持 PROFINET、EtherNet/IP、WebVisu（HTTP/HTTPS）、OPC UA |
| 现场总线 | CANopen（支持 DS301V4 协议）、EtherCAT（作为主站）、Modbus TCP/RTU |
| 串行通信 | RS485（支持 Modbus RTU，波特率 1200-115200 Bit/s） |
| 配置方式 | 以太网默认 IP：eth0 为 192.168.119.x（如 XC-303-… 为 192.168.119.248），支持 DHCP |
配置与管理工具
Web Config Tool（仅 XC-104/204）：支持浏览器访问（端口 8375），可配置网络、更新系统、工厂重置、设置 NTP 时间同步
PLC Shell 命令：提供 100 + 命令，用于诊断（如 canload 查看 CAN 总线负载）、配置（setipconfig 设置 IP）、维护（factoryreset 重置）

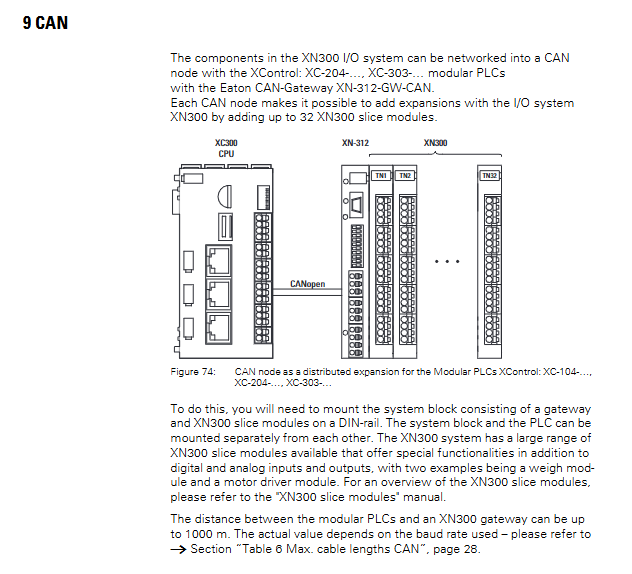

XN300-Assist：用于 XN300 切片模块的规划、配置与调试，支持生成 INI/EDS 文件导入 CODESYS
安装与调试流程
安装要求
安装方式：DIN 导轨（IEC EN 60715，35mm），XC-303-… 仅支持水平安装，XC-104/204 支持横 / 竖装
环境要求：通风间隙≥50mm（被动组件）/75mm（主动组件），避免 UV 照射与凝露
接线规范：使用屏蔽电缆，电源与信号电缆间距≥10cm，模拟信号电缆间距≥30cm，符合 EMC 要求
调试关键步骤
初始配置：PC 与 PLC 需在同一子网，默认 IP 可通过 Web Config Tool 或 PLC Shell 修改
程序下载：登录设备→创建 Boot 应用→下载程序，保持性变量需单独配置
系统更新：支持通过 XSOFT-CODESYS-3、Web Config Tool（RAUC 包）、MicroSD/USB 更新 OS/RTS
工厂重置：方式 1（Web Config Tool 直接操作）；方式 2（USB 存储设备放置 factory-reset.txt 文件）
维护与故障处置
日常维护
清洁保养：用柔软湿布擦拭，禁用尖锐工具与腐蚀性清洁剂，避免液体进入设备
存储运输：环境温度 - 25℃~+70℃（XC-303-… 为 - 40℃~+80℃），避免剧烈振动与 UV 照射
处置规范：按当地法规合规处置，不可随意丢弃
常见故障排查
| 故障现象 | 可能原因 | 解决方案 |
| PLC 无法启动 | 电源未接入 / OS 版本不兼容 | 检查 24V DC 供电；安装匹配的 OS 版本 |
| 程序无法下载 | IP 不在同一子网 / 权限不足 | 配置 PC 与 PLC 同网段 IP；使用管理员权限登录 |
| CAN 总线通信异常 | 终端电阻未激活 / 波特率不匹配 | 开启 TRSa/TRSb DIP 开关；统一总线波特率 |
| 保持性数据丢失 | 电源中断时间过长 / NVRAM 故障 | 检查电源稳定性；通过 shell 命令备份数据 |
认证与合规
核心认证：cUL（UL508）、CE（符合 EU 指令）、IEC/EN 61131-2（PLC 标准）
电磁兼容：符合 EN 61000 系列标准，接触放电 ±8kV，空气放电 ±15kV
安全规范：污染等级 2，过电压类别 II，防护等级 IP20（机身）
