Eaton MP-3000 系列电机保护继电器
时间: 2026-03-02浏览次数：
Eaton MP-3000 系列电机保护继电器
Eaton MP-3000 系列电机保护继电器

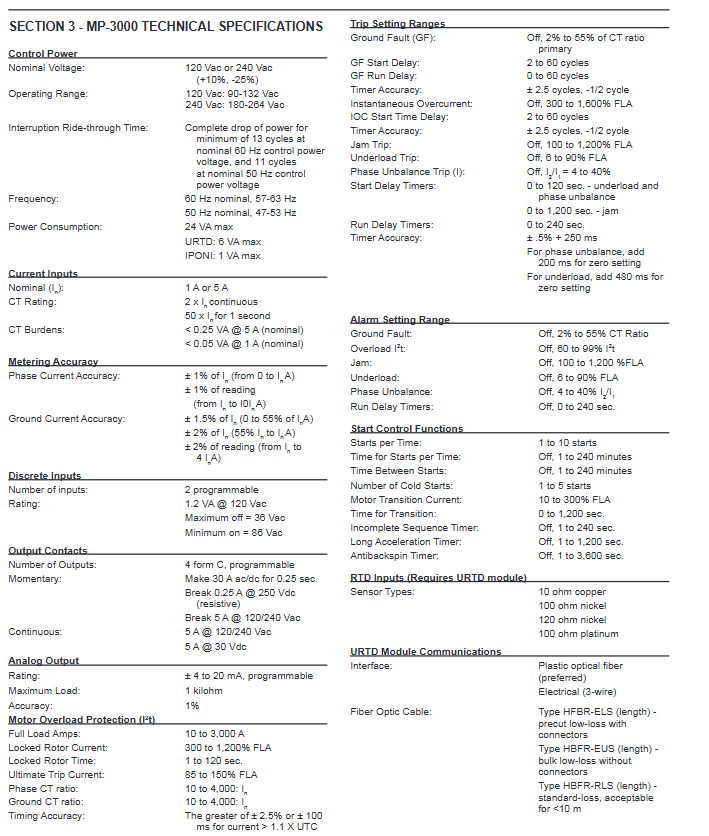

核心技术参数
类别 具体规格
电气输入 CT 输入：5A 或 1A；控制电源：120/240VAC（±10%/-25%），功耗≤24VA；离散输入：2 路（120VAC）
电气输出 继电器输出：4 路 Form C（5A@120/240VAC、5A@30VDC）；模拟输出：4-20mA（精度 ±1%）
测量精度 相电流：±1%（1A-10Iₙ）；接地电流：±1.5%（55% Iₙ以下）、±2%（55% Iₙ以上）
保护设定范围 过载电流：10-3000A；接地故障：2-55% CT 额定电流；堵转电流：100-1200% FLA
环境特性 工作温度：-20°C~+60°C；存储温度：-45°C~+85°C；抗冲击：30g；抗振动：5g
机械特性 固定型尺寸：260.4×170×109mm（H×W×D）；重量：1.8kg（不含附件）
核心功能详解
保护功能（含 ANSI 设备编号）
| 功能名称 | ANSI 编号 | 核心参数与说明 |
| I²t 过载保护 | 49/51 | 基于电机铭牌数据自适应曲线，支持 RTD 温度补偿，热积累度可监测（0-100%） |
| 堵转保护 | 49S/51 | 设定范围 100-1200% FLA，启动延迟 0-1200 秒，运行延迟 0-240 秒 |
| 瞬时过流保护 | 50 | 设定范围 300-1600% FLA，启动延迟 2-60 周期，无运行延迟，适配短路故障快速跳闸 |
| 接地故障保护 | 50G | 设定范围 2-55% 接地 CT 额定电流，启动延迟 2-60 周期，运行延迟 0-60 周期，支持零序 CT 输入 |
| 相不平衡 / 相序反转保护 | 46 | 不平衡设定 4-40%，相序错误立即跳闸，启动延迟 0-120 秒，运行延迟 0-240 秒 |
| 欠载保护 | 37 | 设定范围 6-90% FLA，启动延迟 0-120 秒，运行延迟 0-240 秒，适配负载丢失故障 |
| RTD 温度保护 | 49/38 | 支持绕组 / 轴承温度监测，跳闸设定 0-199°C，报警设定 0-199°C，需 URTD 模块 |
| 启动次数限制保护 | 66 | 设定 1-10 次 / 时间窗口（1-240 分钟），支持 1-5 次冷启动连续运行 |
控制与监测功能
启动控制：支持冷启动次数限制、启动间隔控制（1-240 分钟）、防反转延迟（1-3600 秒）、长加速时间设定（1-200 秒）
负载控制：负载卸载功能（AUX1 继电器专用），可设定 pickup/dropout 电流（50-150% FLA）及延迟（0-5 秒）
监测数据：三相电流、接地电流、相不平衡度、RTD 温度（11 路）、热积累度（% I²t）、运行时间、启动曲线（最近 4 次）
记录功能：100 条事件日志、20 条跳闸 / 报警记录、电机运行统计（启动次数、最长运行电流等）
编程与配置
编程方式
前面板编程：通过 6 个导航键 + 10 个 LED 指示灯操作，支持 6 种模式（默认 / 监测 / 查看 / 编程 / 历史 / 日志）
软件编程：PowerNet（多设备组网）、PowerPort（单设备直连），支持参数下载 / 上传、启动曲线查看
通信编程：需 PONI 模块，支持 INCOM/Modbus/DeviceNet/Ethernet 协议，RS-232 接口（临时编程）
关键编程页面
| 页面编号 | 页面名称 | 核心配置项 |
| Page 1 | SP MOTOR | 电机铭牌参数（FLA/LRC/LRT/UTC）、CT 变比（PCT/GCT）、电源频率（50/60Hz） |
| Page 2 | SP RTD | RTD 温度单位、跳闸 / 报警阈值、诊断开关 |
| Page 3 | SP TRIP | 各类保护功能的跳闸阈值、启动 / 运行延迟 |
| Page 4 | SP ALARM | 各类报警阈值、运行延迟 |
| Page 5 | SP START | 启动控制参数（次数 / 间隔 / 冷启动 / 过渡电流 / 防反转） || Page 8-10| SP AREL/AUX1/AUX2 | 报警 / AUX1/AUX2 继电器的触发条件配置（支持 22 种事件选择） |
| Page 12 | SP SYS | 系统配置（输出模式、I²t 复位方式、紧急 override 使能、时钟设置） |
| Page 13 | SP TEST | 输入输出测试（继电器强制动作、模拟输出强制值） |
安装与接线
安装要求
安装方式：面板安装，标准 IQ cutout 尺寸（136.65×68.33mm），固定型需 35mm DIN 导轨或螺钉固定
抽出型特性：支持热插拔，CT 回路自短路设计，URTD 模块需远程安装（光纤最长 120m）
环境要求：远离高温、振动源，通风间隙≥50mm，接地端子需可靠接地（#14 AWG 以上线缆）
关键接线规范| 接线类型 | 接线要求 |
| CT 接线 | 三相 CT 二次侧接 H1A-H2A/H1B-H2B/H1C-H2C，接地 CT 接 G1，单端接地，线缆需屏蔽 |

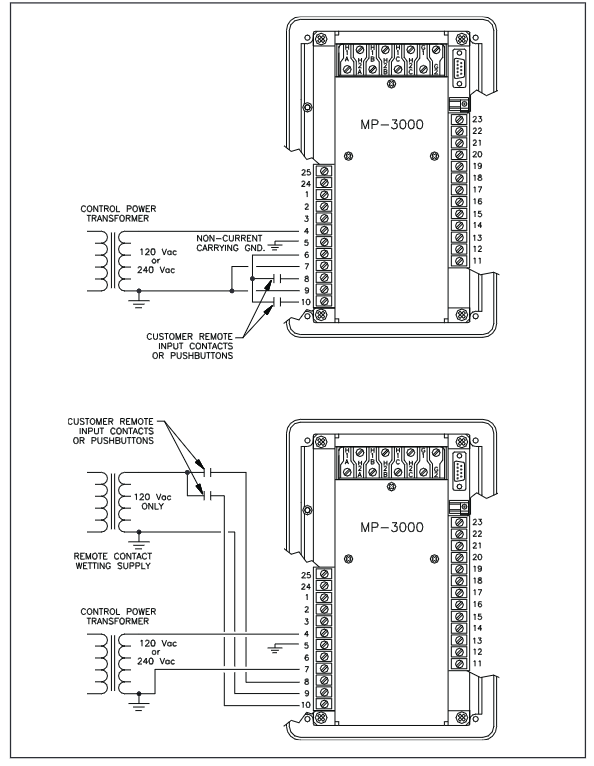

| 电源接线 | 控制电源接端子 4（L）和 7（N），120/240VAC 自动适配，需独立保险丝保护 |
| 离散输入接线 | 2 路离散输入（端子 8/10），公共端接端子 9，需 120VAC 电源（端子 6 提供） |
| 输出继电器接线 | 跳闸继电器（端子 11-13）串入接触器线圈，报警 / AUX1/AUX2 按需配置控制回路 |
| URTD 接线 | 支持光纤（推荐）或 3 线电缆，光纤最长 120m，电缆最长 152m，屏蔽层单端接地 |
维护与故障排查
日常维护
定期检查：每月查看面板指示灯、运行参数，每年校验 CT 接线与接地情况
清洁要求：用柔软湿布擦拭面板，禁用腐蚀性清洁剂，避免液体进入设备
校准周期：建议每 2 年校准电流测量精度、RTD 温度测量精度
备件更换：URTD 模块、PONI 模块、抽出型内 chassis 可单独更换
常见故障与解决方案| 故障现象 | 可能原因 | 解决方案 |
| 启动即跳闸（IOC） | 启动电流过大或 CT 接线错误 | 增大 IOC 设定或延长启动延迟，检查 CT 极性与接线 |
| 热过载跳闸（LRC/I²t） | 负载过大或相不平衡 | 检查电机负载，排查电源相电压平衡度 |
| 接地故障报警（GND FAULT） | 电机绝缘下降或接线漏电 | 停机检查电机绝缘，排查线缆破损情况 |
| RTD 无数据（MONT RTD 无显示）| URTD 模块未通信或光纤断线 | 检查 URTD 电源与光纤连接，重启设备 |
| 通信失败 | PONI 模块地址冲突或协议不匹配 | 重新设置 PONI 地址，确认通信协议配置 |
附件与选型
核心附件
| 附件名称 | 型号示例 | 功能说明 |
| URTD 温度模块 | 2D78559G01 | 支持 11 路 RTD 输入（铜 / 镍 / 铂材质），需配合光纤或 3 线电缆连接 |
| PONI 通信模块 | 66D2028G01（EPONI） | 以太网通信模块，支持 PowerNet 组网，需外部电源（可选） |
| 光纤线缆 | MPFO-10 | 10 米预裁剪光纤，适配 URTD 模块与继电器连接，低损耗设计 |
| 安装支架 | 66D2053G01 | PONI 模块专用安装支架，适配固定型继电器背部安装 |
| 抽出型外壳 | MP3X11-OC | 抽出型继电器外 chassis，支持 CT 自短路，适配固定型内 chassis 升级 |
选型要点
电流等级：根据电机 FLA 选择 5A 或 1A CT 输入型号
通信需求：按需选择 INCOM/Modbus/DeviceNet/Ethernet PONI 模块
温度监测：需 RTD 温度保护时选配 URTD 模块及光纤 / 电缆
安装场景：恶劣环境或频繁维护选抽出型，常规场景选固定型
