Eaton XV400 10.4英寸/12.1英寸/15英寸微型面板
时间: 2026-03-02浏览次数：
Eaton XV400 10.4英寸/12.1英寸/15英寸微型面板
Eaton XV400 10.4英寸/12.1英寸/15英寸微型面板
产品型号与配置
型号分类（按核心参数划分）| 分类维度 | 具体选项 |
| 屏幕尺寸 | 10.4"、12.1"、15" |
| 触摸屏类型 | 电阻式（4 线技术）、红外式（逻辑通道：10.4"79×59/12.1"95×71/15"107×83） |
| 前面板样式 | 标准前面板、4 孔前面板、不锈钢前面板 |
| 典型型号示例 | 电阻式 10.4" 标准前面板：XV-430-10TVB-1-1x/MC2-430-10TVB-1-1x |
硬件核心参数| 硬件模块 | 具体规格 |
| 处理器 | 32 位 RISC，400MHz |
| 内存 | DRAM：64MB；FLASH：约 1.5MB 可用；NVRAM：约 32KB 可用 |
| 外部存储 | 2 个 CompactFlash Card Type I/II 卡槽（分别用于操作系统 + 程序 / 数据） |
| 实时时钟 | 电池备份（CR2032，3.0V，220mAh），断电后备份时间约 10 年 |
| 显示屏幕 | TFT-LCD 彩色屏（分辨率：10.4"VGA/12.1"SVGA/15"XGA；亮度：350-400cd/m²） |
安全规范与警示
安全符号定义
DANGER：紧急危险，可能导致死亡或严重伤害（如爆炸风险）
WARNING：潜在危险，可能导致死亡或严重伤害（如触电风险）
CAUTION（带安全符号）：潜在危险，可能导致轻微伤害（如静电放电）
CAUTION（无安全符号）：可能导致设备损坏（如数据丢失）
核心安全要求
人员资质：安装、操作、维护人员需具备专业资质，熟悉操作说明书
禁止使用：不可利用设备实现人员或机械的安全保护功能
环境限制：工作温度 0…50°C，存储 / 运输温度 - 20…60°C，相对湿度 10-95%（无凝露）
防爆要求：不锈钢前面板型号可用于 Zone 1/2/22（需配合加压外壳），Zone 22 使用时接地电阻 < 10⁹Ω
设备相关风险
爆炸风险：爆炸性环境中禁止带电插拔插头、避免剧烈撞击
触电风险：设备内部有带电部件，禁止自行拆机
数据丢失：CF 卡写入时断电 / 拔卡可能导致数据损坏，需确保操作前无写入活动
安装流程与要求
安装准备
安装位置：控制柜 / 控制板 / 控制台内，10.4"/12.1" 可横 / 竖装，15" 仅可横装，避免阳光直射
安装面要求：厚度 2-5mm（4 孔前面板 2-20mm），平面度≤0.5mm，表面粗糙度 Rz≤120
线缆制备：使用屏蔽线，屏蔽层需与连接器外壳低阻抗连接（适配 EMC 要求）
接口接线规范
| 接口类型 | 关键参数 |
| 电源接口 | 24VDC SELV，允许电压范围 20.4-28.8VDC（带纹波 19.2-30.0VDC），功耗最大 44W（15"） |
| Ethernet 接口 | 10/100Base-TX，使用 STP 线缆，最大长度 100m，需防火墙隔离互联网 |
| RS232 接口 | 9 针 D-Sub 公头，非隔离，最大线缆长度 30m（9600Bit/s） |
| CAN 接口 | 9 针 D-Sub 公头，隔离，线缆特性阻抗 120Ω，最大长度 5000m（10Kbit/s） |
| USB 接口 | 2 个 Host（USB 2.0）、1 个 Device（USB 1.1），最大线缆长度 5m |
设备固定方式
标准前面板：使用 6-12 个固定支架 + 螺纹销（最大拧紧扭矩 0.2Nm），IP65 防护需额外支架
4 孔前面板：使用沉头螺钉固定，IP65 防护需选配对中框架
不锈钢前面板：同标准前面板，防爆场景需 8 个以上固定支架
操作与维护
基本操作流程

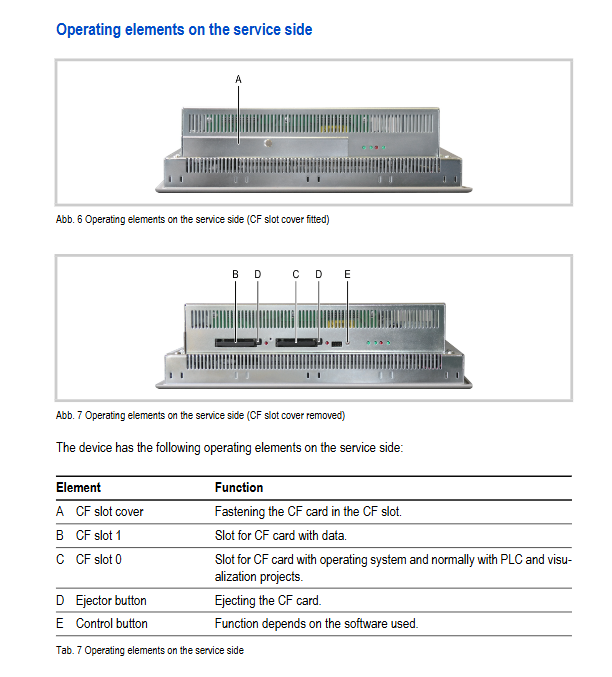

启动：插入 CF 卡（槽 0：操作系统，槽 1：数据）→固定 CF 卡盖板→通电（无电源开关，通电即启动）→系统配置 + 安装应用程序
关闭：确认 CF ACT 指示灯熄灭（无写入）→断电，避免频繁开关（影响背光寿命）
日常维护
电阻式触摸屏：清洁用柔软湿布（禁用尖锐工具 / 腐蚀性清洁剂），响应异常时校准
红外式触摸屏：定期清洁红外框架（污染会触发错误提示），无需校准
电池：集成不可更换锂电池，寿命约 10 年
故障排查（常见问题）
| 故障现象 | 可能原因 | 解决方案 |
| 设备无法启动 | 电源未接入 / CF 卡无操作系统 | 检查电源线缆 / 插入含操作系统的 CF 卡到槽 0 |
| 触摸无响应 | 电阻屏未校准 / 红外框架污染 | 校准电阻屏 / 清洁红外框架 |
| 显示变暗 / 黑屏 | 背光关闭 / 背光故障 | 检查可视化软件设置 / 送修更换背光 |
| CF 卡无法读取 | CF 卡故障 / 未正确插入 | 更换 CF 卡 / 重新插入并固定盖板 |
存储、运输与处置
存储要求：需满足环境条件（温湿度、防凝露），避免 UV 照射（塑料易脆化）
运输要求：使用原厂包装，防止撞击损坏，运输过程需符合环境条件
处置规范：
禁止随意丢弃，需按国家法规处理或返回制造商
含锂电池（锂含量 3.4g）和含汞冷阴极管（汞 < 5mg），需专业回收
关键认证与标准
认证 / 标准类别 具体内容
防爆认证 ATEX 94/9/EC（Zone 1/2/22，根据型号）
安全标准 IEC/EN 60950、UL 60950（文件号 E208621）
EMC 标准 2004/108/EC、IEC/EN 61000-6-2（抗扰度）、IEC/EN 61000-6-4（发射）
产品标准 EN 50178、IEC/EN 61131-2
