Eaton Power Defense 系列塑壳断路器
时间: 2026-03-02浏览次数：
Eaton Power Defense 系列塑壳断路器
Eaton Power Defense 系列塑壳断路器
产品体系与核心定位
产品家族构成
主力系列：Power Defense（全球主推，6 种框架尺寸），覆盖中低压配电全场景
过渡系列：Series G、Series C（标注 “to be obsolete”，即将淘汰）
专用产品：电机电路保护器（MCP，3-600A）、电机保护断路器（MPCB，15-600A），适配电机启动与运行保护
核心定位：面向电气 OEM、机械 OEM、工业设施等，提供 “安全保护 + 智能监测 + 灵活配置” 的一体化配电解决方案
关键技术参数汇总
类别 核心参数
电流范围 15A（PD-1）-2500A（PD-6），MCP 专用 3A-600A
电压等级 交流：最高 690Vac（IEC）、600Vac（UL/CSA）；直流：最高 250Vdc（需两极串联）
分断能力 交流最高 200kA（PD-1/2，240Vac）、直流最高 42kA（PD-1，250Vdc）

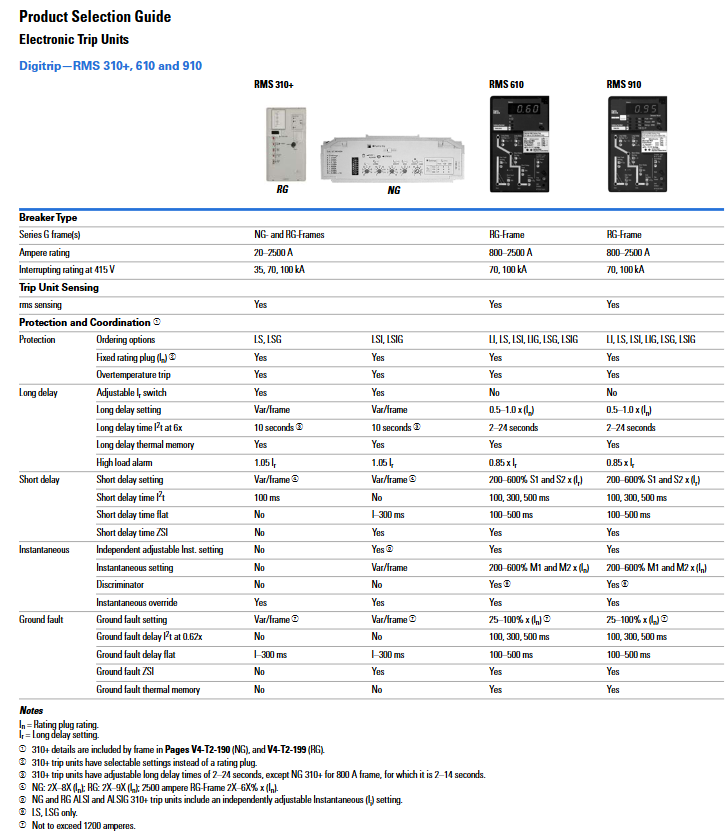

脱扣单元类型 热磁脱扣（TMTU）：固定 / 可调热磁特性；电子脱扣（PXR）：LSI/LSIG 保护
认证标准 UL 489、CSA C22.2 No.5、IEC 60947-2、GB 14048.2-2008、CCC、A2L 认证
环境适应性 工作温度：-20℃至 + 70℃；污染等级 3；过电压类别 3
核心功能与优势
安全保护功能
电弧闪络 Reduction Maintenance System：降低电弧闪络能量，减少 PPE 需求
接地故障保护：30mA 漏电模块，支持 I²t 和平响应曲线，可关闭保护功能
区域选择性联锁（ZSI）：故障点断路器瞬时跳闸，其他保持闭合，减少停电范围
智能监测与通信
断路器健康监测：跟踪操作次数、短路故障等级、内部温度等，预警维护需求
能量计量：PXR 25 精度达 1%，支持功率、能耗数据采集
通信协议：Modbus RTU、CAM Link，支持 PLC、SCADA、云平台接入
结构与配置优势
模块化设计：附件（辅助开关、脱扣器）可现场安装，减少库存
全球适配：同一设计满足多区域认证，支持 100% UL 额定（部分框架）
灵活安装：固定、插入式、抽出式（PD-3/4/5），支持 DIN 导轨安装
各框架尺寸关键信息

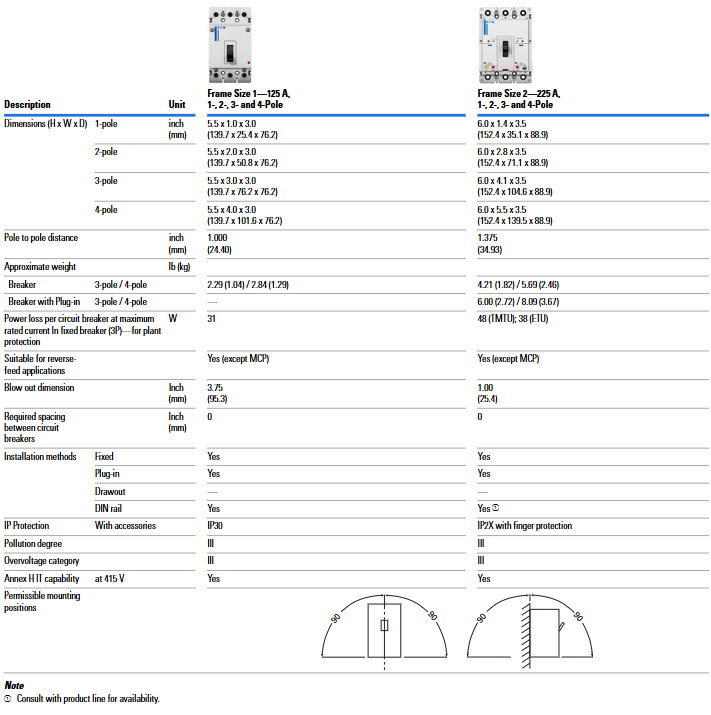

框架型号 电流范围 脱扣单元选项 核心应用场景
PD-1 15-125A 热磁脱扣（固定）、MCP 小型配电、终端设备保护
PD-2 15-225A 热磁脱扣、PXR 10/20/25 商业建筑、中小型机械
PD-3 45-600A 热磁脱扣（固定 / 可调）、PXR 工业配电、电机控制
PD-4 300-800A 热磁脱扣、PXR 10/20/25 大型设备、中型配电系统
PD-5 320-1200A PXR 20/25（仅电子脱扣） 工业厂房主配电、发电机配套
PD-6 700-2500A PXR 20/25（仅电子脱扣） 大型工业设施、电网接入
附件与定制选项
内部附件
辅助开关：提供触点状态指示，支持 1NO/1NC 至 4NO/4NC 配置
脱扣附件：分励脱扣器（12Vdc-600Vac）、欠压脱扣器（12Vdc-600Vac）
外部附件
端子：铜 / 铝材质，支持多线连接、控制电线分接
操作机构：旋转手柄、柔性轴手柄（NEMA 1/3R/4/4X）
安全附件：挂锁装置、相间挡板、端子防护罩（IP2X/IP30）
特殊定制
太阳能专用：PVGard 系列 1000Vdc 串联极
采矿专用：E2 系列（1100Vac）
直流专用：适配 125-750Vdc 场景
选型与订购规则
catalog 编号：20 位编码，前 14 位为基础型号（含系列、认证、框架、极数等），后 6 位为工厂修改（附件、定制）
选型关键要素：框架尺寸→电流等级→脱扣类型→极数（1-4 极）→分断能力→附件配置
订购建议：标准配置用 14 位编码，需工厂安装附件时用 20 位编码；现场安装附件可单独订购
