Eaton XV 系列圆柱形卡扣式超级电容器
Eaton XV 系列圆柱形卡扣式超级电容器
产品概述
产品定位：伊顿 XV 系列超级电容器采用电化学双层电容器（EDLC） 结构，结合高性能材料制成，是超高容量储能器件，可适配从微安级（持续数天）到安培级（持续毫秒）的多样化电流需求。
核心优势
寿命长：室温下10 年工作寿命，50 万次充放电循环寿命
性能优：超低等效串联电阻（ESR）实现高功率密度，大容量设计实现高能量密度
合规性：通过UL 认证，符合 ROHS 标准，无卤素，环保无污染
核心规格参数
基础电气参数| 参数 | 规格详情 |
| 容量范围 | 300F、400F、600F（公差：-5%~+10%） |
| 工作电压 | 2.7V || 浪涌电压 | 2.85V |
| 工作温度范围 | -40°C ~ +65°C |
| 扩展工作温度范围 | -40°C ~ +85°C（需降额至 2.3V） |
| 容量 / ESR / 泄漏电流测试条件 | IEC 62391-1 标准，+20°C 环境 |各型号性能参数（标准产品）| 容量（F） | 型号 | 最大初始 DC ESR（mΩ） | 最大连续电流（A） | 峰值电流（A） | 最大泄漏电流（mA） | 最大功率（W） | 存储能量（Wh） | 典型重量（g） |
| 300 | XV3550-2R7307-R | 4.5 | 20 | 160 | 0.60 | 410 | 0.30 | 62 |
| 400 | XV3560-2R7407-R | 3.2 | 26 | 220 | 0.85 | 570 | 0.41 | 72 |
| 600 | XV3585-2R7607-R | 2.6 | 33 | 320 | 1.30 | 790 | 0.60 | 108 |
备注：① 连续电流基于 15°C 温升；② 峰值电流为 1 秒持续时间（计算公式：1/2 工作电压 × 容量 /(1+DC ESR× 容量)）；③ 泄漏电流为 + 20°C 环境下 72 小时后测量；④ 最大功率计算公式：工作电压 ²/4/DC ESR；⑤ 存储能量计算公式：1/2× 容量 × 工作电压 ²/3600。
寿命与循环性能
| 测试条件 | 容量变化（初始值占比） | ESR 变化（最大初始值占比） |
| 最大工作电压 + 最高工作温度，1500 小时 | ≤20% | ≤200% |
| 室温下，50 万次充放电循环（0-50% 最大工作电压） | ≤20% | ≤200% |
| 未充电存储，-40°C~+65°C，1500 小时 | ≤20% | ≤200% |
| 未充电存储，≤30°C，3 年 | ≤5% | ≤10% |
物理尺寸与型号编码
关键尺寸（mm）
直径：35.00±1.00mm
长度：300F 型号 53mm、400F 型号 63mm、600F 型号 87.5mm
引脚相关：正极 / 负极端子设计，含机械支撑空白端子，PCB 适配孔径 2.0±0.1mm（4 个孔位）
型号编码规则（以 XV3560-2R7407-R 为例）| 编码段 | 含义解析 |
| XV | 产品系列代码 || 3560 | 尺寸参考（直径 35mm，长度 60mm） |
| 2R7 | 工作电压（2.7V，R 代表小数点） |
| 407 | 容量（40×10⁷μF=400F） |
| -R | 标准产品标识 |
应用场景与使用规范
典型应用
混合电池或燃料电池系统
高脉冲电流需求场景
UPS / 备用电源（持续供电）
焊接与清洁要求

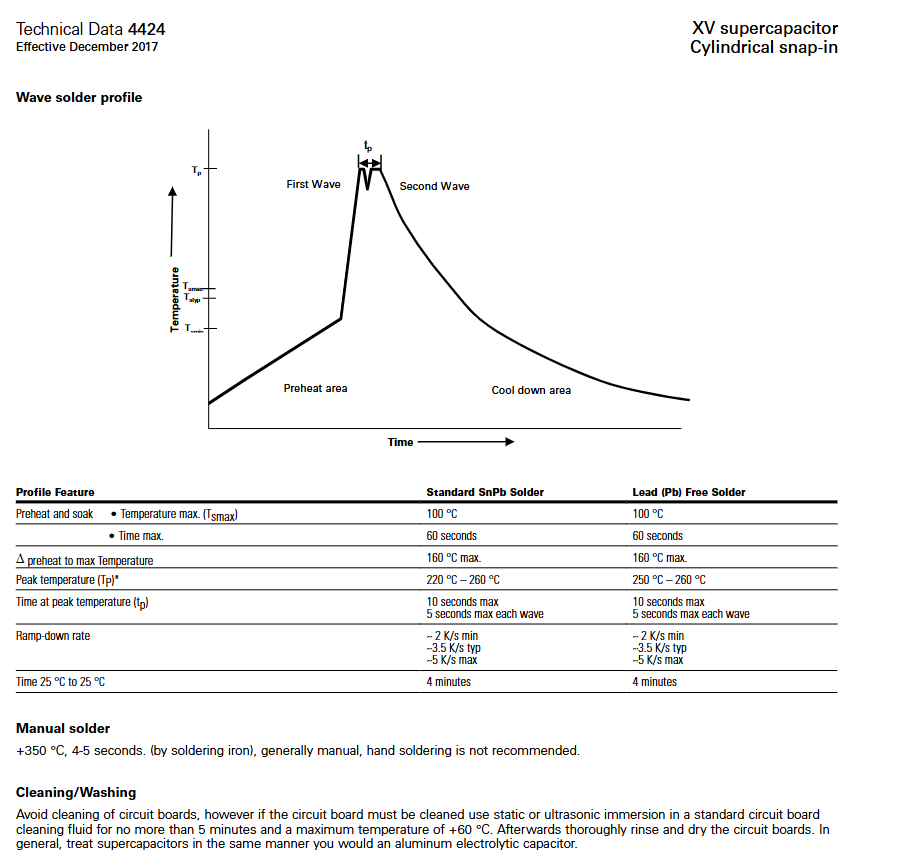

波峰焊参数
焊接类型 预热最高温度 预热最长时间 峰值温度范围 峰值持续时间 降温速率（max） 全程时间
有铅焊（SnPb） 100°C 60 秒 220-260°C 10 秒（每波≤5 秒） 5K/s 4 分钟
无铅焊 100°C 60 秒 250-260°C 10 秒（每波≤5 秒） 5K/s 4 分钟
手工焊：不推荐，若必须使用，需控制在 350°C、4-5 秒内完成
清洁要求：避免清洁电路板；必要时可在标准清洁液中静态 / 超声浸泡≤5 分钟，温度≤60°C，后续需彻底冲洗干燥
包装与标识
标准包装：20 个 / 盒
产品标识：包含制造商信息、容量（F）、最大工作电压（V）、系列代码 / 型号、极性标记
