Emerson PACSystems™RX3i系统手册
时间: 2026-02-28浏览次数：
Emerson PACSystems™RX3i系统手册
Emerson PACSystems™RX3i系统手册
系统核心特性
特性类别 关键说明
硬件兼容性 支持 IC695（RX3i 专用）、IC694（RX3i 串行）、IC693（Series 90-30 兼容）三类模块
部署灵活性 本地通用背板 + 扩展 / 远程背板组合，最多支持 7 个扩展 / 远程背板
供电可靠性 支持负载共享、电源冗余设计，部分电源模块支持热插拔（需冗余配置）
模块扩展性 涵盖离散、模拟、HART、高速计数、运动控制、通信网关等全类型 I/O 模块
环境适应性 工作温度 0~60℃，存储温度 - 40~85℃，湿度 5~95%（无冷凝），抗冲击 10g、抗振动 5~150Hz
核心硬件组成与规格
（一）背板组件
背板类型 型号系列 槽位数 核心特性 适用电源

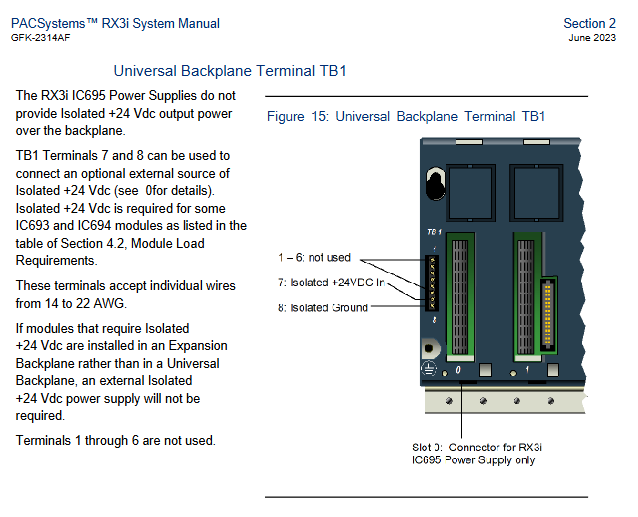

通用背板 IC695CHS007/012/016 7/12/16 支持 PCI + 串行双总线，部分支持扩展槽（12/16 槽型号） IC695 系列电源
串行扩展背板 IC694CHS392/398 10/5 仅支持串行总线，需左侧安装扩展电源 IC694 系列电源
兼容背板 IC693CHS392/398/393/399 5/10 Series 90-30 扩展 / 远程背板，RX3i 系统兼容 IC693 系列电源
（二）电源模块（核心规格）
模块类型 型号示例 输入电压 输出功率 核心输出 适用背板
通用背板电源（AC 输入） IC695PSA040 120/240Vac/125Vdc 40W 3.3V/5.1V/24V 继电器电源 通用背板
通用背板电源（DC 输入） IC695PSD180 18~30Vdc 80W 3.3V（60W）/5.1V（60W）/24V（75W） 通用背板
扩展背板电源（高容量） IC694PWR330 85~264Vac/100~300Vdc 30W 5V（30W）/24V 继电器（15W）/24V 隔离（20W） 串行扩展背板
扩展背板电源（DC 输入） IC694PWR331 12~30Vdc（启动≥18V） 30W 5V（30W）/24V 继电器（15W）/24V 隔离（20W） 串行扩展背板
（三）核心 I/O 模块分类
离散输入模块（部分关键型号）| 型号 | 信号类型 | 通道数 | 核心参数 | 隔离等级 |
| IC694MDL230 | 120Vac | 8 | 导通电流 > 1.4mA，关断电流 < 0.56mA | 通道与系统 250VAC 光隔离 |
| IC694MDL634 | 24Vdc（正 / 负逻辑） | 8 | 导通电压 > 10V，关断电压 < 5V | 通道与系统 1500V DC 光隔离 |
| IC694MDL660 | 24Vdc 高密度 | 32 | 导通电流 > 2mA，关断电流 < 0.25mA | 通道与系统 1500V DC 光隔离 |
离散输出模块（部分关键型号）| 型号 | 信号类型 | 通道数 | 输出电流 | 保护功能 |
| IC694MDL330 | 120/240Vac | 8 | 2A / 通道 | 热降额设计 |
| IC694MDL742 | 12/24Vdc | 16 | 1A / 通道 | 电子短路保护（ESCP） |
| IC694MDL916 | 继电器输出 | 16 | 4A / 通道 | 触点抑制保护 |
模拟与 HART 模块
模拟输入：支持 4-20mA、电压、RTD、热电偶信号，通道数 4~16，精度 0.1~0.25% 跨度，部分带高级诊断功能；
模拟输出：支持 4-20mA/Voltage 信号，通道数 2~8，精度 0.25~0.4% 跨度；
HART 模块：IC695ALG626/628（输入）、IC695ALG728（输出），支持模拟信号 + 数字通信叠加，兼容 HART 智能变送器。
特殊功能模块
高速计数模块：IC694APU300/305、IC695HSC304/308，支持 1.5MHz 计数频率；
运动控制模块：IC694DSM314/324、IC695PMM335（多轴）；
通信模块：支持 PROFINET（IC695PNC/PNS 系列）、PROFIBUS（IC695PBM/PBS 系列）、DeviceNet（IC694DNM200）等协议。
系统安装与部署规范
（一）安装基础要求
物理安装：
背板需水平安装，预留 10cm（4in）通风空间；
安装环境需远离高温源（变压器、功率电阻）、强电磁干扰源（继电器、电机）；
机柜防护等级不低于 IP20，污染等级 G3。
接地规范：
背板需通过 AWG#12 及以上接地线连接至机柜接地排，接地电阻低阻抗；
模拟信号电缆屏蔽层单点接地（源端或模块端）；
所有背板共享同一系统接地参考点。
（二）供电与扩展部署

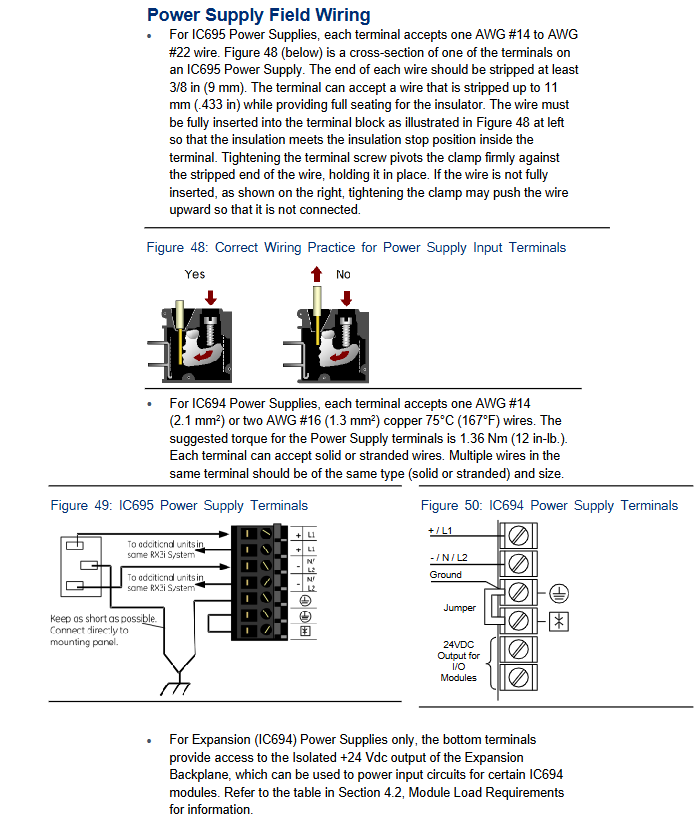

供电连接：
通用背板电源：IC695 系列电源支持 120/240Vac 或 24Vdc 输入，需注意极性防反接；
扩展背板电源：IC694 系列电源需安装在扩展背板最左侧槽位；
冗余供电：多台 IC695PSA140/PSD140/PSD180 可配置负载共享或电源冗余，需统一电源来源极性。
扩展部署：
扩展条件：12/16 槽通用背板需安装串行总线传输模块（IC695LRE001）；
扩展电缆：支持 IC693CBL 系列预制电缆，扩展背板最大距离 15m，远程背板最大 213m；
终止要求：最后一个扩展 / 远程背板需安装终端电阻（IC693ACC307）。
（三）模块安装与热插拔
操作类型 关键规则 支持模块
热插拔 需在系统上电状态下操作，模块需 2 秒内完全插入 / 拔出 多数 IC695/IC694 系列 I/O 模块（如 IC695ALG 系列、IC694MDL 系列）
禁止热插拔 必须断电操作，否则损坏设备 CPU 模块、电源模块（非冗余）、LRE001 扩展模块
安装顺序 先安装背板→电源模块→CPU 模块→I/O 模块 所有模块
配置与维护要点
（一）模块配置规则
槽位限制：
通用背板槽 0 仅支持 IC695 电源模块；
CPU 模块（除 CPE302/305）占用 2 个槽位，不可安装在扩展槽；
扩展模块（LRE001）仅可安装在 12/16 槽通用背板的最右侧槽位。
负载计算：
电源负载需累加所有模块的 3.3V/5V/24V 电流需求，不超过电源额定输出；
示例：12 槽背板 + CPU310+8 个 I/O 模块，总负载需≤IC695PSA040 的 40W 输出。
（二）维护与故障处理
易损件更换：
保险丝：电源模块内置 2A/5A 保险丝（型号 44A724627 系列），需使用同规格替换；
终端块：可插拔式终端块（20/36 针），更换时需先断开现场电源。
常见故障排查：
电源故障：查看电源 LED（POWER/P/S FAULT/OVERTEMP/OVERLOAD），检查输入电压与负载；
通信故障：扩展背板无响应时，检查 LRE001 模块 LED 状态、扩展电缆连接及终端电阻；
模块故障：通过 CPU 故障表查看具体模块故障代码，验证模块接线与槽位配置。
预防性维护：
定期清洁：每月清洁背板散热通道与模块灰尘；
绝缘检测：每年用 500VDC 绝缘表测量模块绝缘电阻，≥1MΩ 合格；
环境监控：确保机柜内温度≤60℃，避免冷凝。
