Emerson Micro Motion 高准 HPC010/HPC015 系列耐高压科里奥利流量计
时间: 2026-02-28浏览次数：
Emerson Micro Motion 高准 HPC010/HPC015 系列耐高压科里奥利流量计
Emerson Micro Motion 高准 HPC010/HPC015 系列耐高压科里奥利流量计
安装准备与环境要求
（一）安装前检查清单
□ 危险区域安装：确认认证标签等级与环境匹配；
□ 温度合规：过程介质与环境温度在设备限制范围内；
□ 流向对齐：传感器外壳流向箭头与实际流体流向一致；
□ 部件匹配：延长型核心处理器与传感器一一对应。
（二）关键环境参数
限制类型 HPC010 HPC015 备注
过程介质温度 -50℃ ~ 125℃ -46℃ ~ 200℃ 危险区域认证可能有更严格限制
环境温度 -40℃ ~ 60℃ -40℃ ~ 60℃ 电子部件超出范围需分体安装
振动极限 5-1000Hz，≤0.35g RMS 5-2000Hz，≤1.0g 超限时需加装防振夹
（三）安装最佳实践
直管段：无需上游 / 下游直管段，直接安装即可；
管道安装：
垂直管道：液体 / 浆液自下向上流，气体向下流；
截断阀：安装在传感器下游，避免流体回流影响测量；
负荷控制：避免管道弯曲 / 扭转负荷传递至传感器，不依赖传感器调整管道对中；
支撑要求：传感器无需外部支撑，法兰提供全方向支撑。
核心安装操作
（一）传感器安装
HPC010 传感器：利用传感器自带槽位安装，禁止通过电子部件或爆破片起吊，避免损坏设备；
HPC015 传感器：
基础安装：直接固定工艺接头，最小化扭矩与弯曲载荷；
可选安装：通过支架墙装或用 2 个 U 形螺栓管道安装。
（二）电子部件安装
增强型核心处理器：
方向调整：拧松 4 个固定螺钉，旋转支架至所需方向，拧紧扭矩 3-4Nm；
固定方式：仪表柱 / 墙壁安装，管道安装需自备 U 形螺栓。
MVD Direct Connect 本安型安全栅：
安装：扣装在 35mm DIN 导轨上，底部锁定装置拆卸；
固定：端部夹紧装置紧靠安全栅，拧紧螺钉固定。
（三）延长型电子部件连接
清洁要求：保持延长管与穿通管清洁干燥，避免湿气 / 杂质损坏电子部件；
连接步骤：
拆除塑料帽 / 插头，保留穿通管上的 O 型圈；
对齐延长管与穿通管槽口，套入后闭合卡箍；
拧紧卡箍螺钉，扭矩 1.47-2.03Nm。
接线配置规范
（一）接线选项分类
电子部件选项 接线要求 参考文档
一体式变送器 传感器与变送器预连接，免接线 变送器安装手册
延长型电子部件 物理连接含电气连接，免额外接线 本手册 3.5 节
MVD Direct Connect 无变送器，传感器直连主机 高准 MVD Direct Connect 仪表手册
分体式核心处理器 + 变送器 核心处理器与传感器预连接，需 4 线电缆连接变送器 本手册 4.2 节
（二）4 线电缆接线
电缆规格：
高准提供：屏蔽 / 铠装型，含电源（红 / 黑，0.823mm²）、RS-485（白 / 绿，0.326mm²）；
用户自备：双绞线结构，需符合危险区域要求，线径与长度匹配如下：
接线功能 线径（mm²） 最大长度（m）
电源（VDC） 0.326 91
电源（VDC） 0.518 152
电源（VDC） 0.823 305
信号（RS-485） ≥0.326 305
接线步骤：
剥除护套（NPT 接头 114mm，M20 接头 108mm）；
屏蔽层处理（NPT 余 19mm，M20 余 13mm），缠绕屏蔽线固定；
端子连接：1 (+VDC)、2 (-VDC)、3 (A-Com)、4 (B-Com)；
盖子固定：铝外壳 1.13-1.47Nm，不锈钢外壳≥2.15Nm。
（三）9 线电缆与安全栅接线
9 线电缆：按颜色匹配接线，裸端完全插入端子，无暴露线缆，拧紧固定后密封外壳；
MVD 安全栅接线：
本安型端子（接核心处理器）：41 (-VDC)、42 (+VDC)、43 (RS-485 A)、44 (RS-485 B)；
非本安型端子（接主机 / 电源）：11 (-VDC)、12 (+VDC)、13 (RS-485 A)、14 (RS-485 B)；
注意：安全栅屏蔽线不端接，多个装置可共用同一电源（确保供电充足）。
安全与维护要点

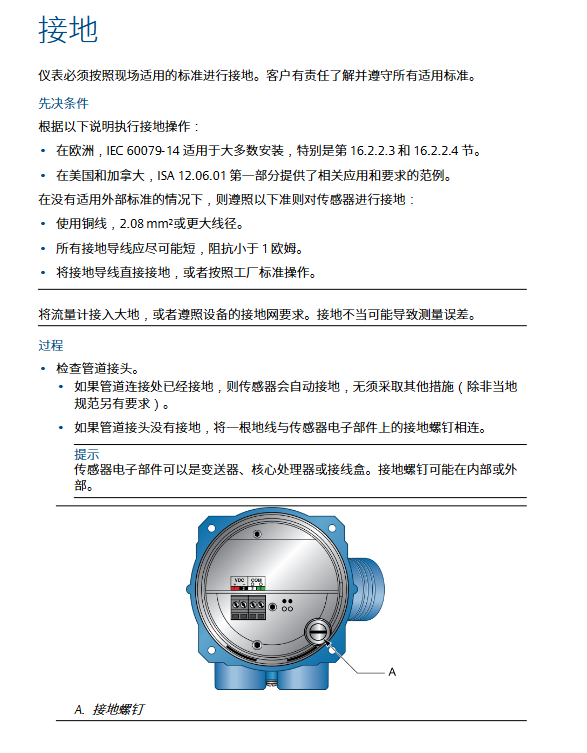

（一）接地规范
遵循标准：欧洲 IEC 60079-14（16.2.2.3/4 节）、美加 ISA 12.06.01；
技术要求：
导线：铜线，线径≥2.08mm²；
阻抗：<1Ω，导线尽可能短；
连接：管道接头接地则传感器自动接地，否则连接电子部件接地螺钉。
（二）传感器外壳吹扫
适用场景：取下吹扫接头塞子后需重新吹扫；
准备物品：特氟龙生料带、氩气 / 氮气；
操作步骤：
停止工艺或切换手动控制，避免测量误差；
取下吹扫接头塞子（远离爆破片泄压区）；
塞子缠 2-3 圈生料带，气源连接入口；
吹扫气体流向：重气体自下而上，轻气体自上而下；
吹扫参数：压力≤0.5bar，直至完全置换空气；
密封：切断气源后立即用塞子密封入口 / 出口，避免加压。
（三）泄压防护
爆破片功能：流量管破裂时泄放工艺介质，部分用户可连接排放管道；
安全要求：
安装方向：确保人员 / 设备远离泄压区，避免高压流体喷射伤害；
维护：爆破片必须始终安装，损坏后停止使用流量计；
防护等级：修改吹扫接头 / 盲堵 / 爆破片后，需保持 IP66/IP67 等级。
