Emerson AMS 6500 ATG machinery 保护系统
时间: 2026-02-28浏览次数：
Emerson AMS 6500 ATG machinery 保护系统
Emerson AMS 6500 ATG machinery 保护系统
产品定位与核心价值
产品定位：独立式机械保护与预测性监测一体化系统，专为工厂关键旋转设备设计，既满足 API 670 标准的安全保护要求，又通过嵌入式诊断功能实现故障提前预警，避免非计划停机。
核心价值：
整合保护与预测功能，无需额外部署独立系统，降低成本；
减少误跳闸与漏跳闸风险，提升设备运行可靠性；
覆盖从关键设备到辅助设备（BOP）的全面监测需求。
适配场景：蒸汽涡轮发电机、燃气轮机、锅炉给水泵、海上压缩机、管道涡轮压缩机、化工压缩机、涡轮排气机、鼓风机等。
核心功能与技术特性
（一）保护功能
监测参数：涵盖轴振动（位移 / 速度 / 加速度）、位置（距离 / 杆间隙 / 杆下落 / 偏心度）、转速 / 键相、压力、温度等 100 + 测量类型；
安全设计：
采用 2oo3 表决逻辑，提升决策准确性，减少误跳闸；
模块自健康检查、仪表健康监测、外部冗余电源（热插拔），避免漏跳闸；
双通道模块设计，更换模块仅影响 2 个通道，符合 API 670 要求；
冗余通信设计，确保操作员实时掌握设备健康状态。
（二）预测诊断功能
功能类型 关键说明
嵌入式诊断 阶次分析（含峰值与相位）、8 个可编程滤波频带分析、频带能量、时间波形、频谱、趋势图、PeakVue™技术
PeakVue™技术 专注冲击信号，提前识别滚动轴承和齿轮箱故障，实时捕捉涡轮机械裂纹隐患
高级预测（可选） 激活预测许可证后，通过 AMS Machine Works 软件实现高分辨率波形 / 频谱分析、瞬态记录，支持多种专业图谱（轨道图、伯德图等）
瞬态记录 最大采样率 96kHz，最长记录 320s（1172Hz），支持事件 / 定时 / 手动触发
（三）通信与软件支持
通信接口：
标准协议：OPC UA（即插即用、高可靠性、多平台支持）、Modbus TCP/IP、Modbus RTU；
同步功能：SNTP 时间同步，确保数据时间一致性；
本地接口：USB、TCP（机架通信）。
软件工具：
Machine Studio：配置软件，直观界面，支持系统配置、模块功能定义、跳闸逻辑开发，实时显示预测结果；
AMS Machine Works：高级分析软件，支持轴承 / 齿轮分析、多种专业图谱生成，读取 ATG 系统数据并统一处理；
ATG View 移动 APP：扫码（QRC）访问，远程查看设备健康状态、报警信息、模块状态，无需现场开箱。
硬件配置与技术规格
（一）硬件组成
组件名称 型号 关键参数
通用测量卡 A6500-UM 支持转速、振动、位置等测量，可重构
温度 / 过程卡 A6500-TP 监测温度及其他过程参数
系统继电器卡 A6500-RC 16 路 SPDT 输出继电器，66 路逻辑输入，图形化逻辑引擎
系统通信卡 A6500-CC 支持 OPC UA、Modbus TCP/IP/RTU
系统机架 A6500-SR 3U 规格，含 11 个 UM 槽、1 个 RC 槽、2 个 CC 槽
冗余继电器机架 A6500-RR 3U 规格，含 9 个 UM 槽、2 个 RC 槽、2 个 CC 槽
前端终端机架 A6500-FR 6U 规格，含 6 个 UM 槽、1 个 RC 槽、1 个 CC 槽
预测扩展许可证 A6500-PE 激活高级预测功能，冗余版为 A6500-PER

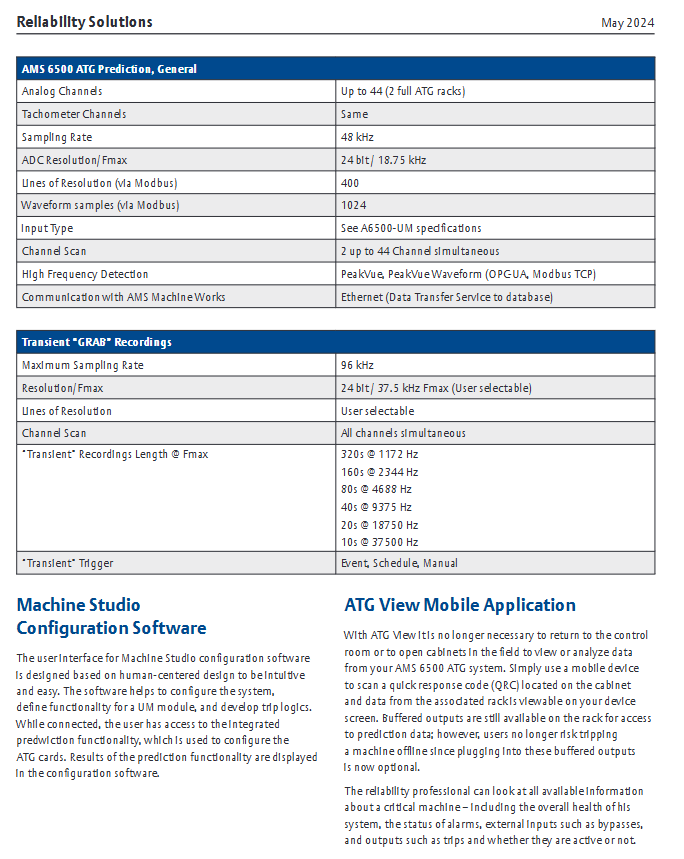

（二）核心技术规格
类别 参数详情
通道能力 模拟通道最多 44 个（2 个全配置 ATG 机架），测速通道与模拟通道一致
采样性能 常规采样率 48kHz，瞬态最大 96kHz；ADC 分辨率 24 位；Fmax 最高 37.5kHz
数据存储 32GB SD 卡
分辨率 Modbus 接口支持 400 线分辨率，波形采样 1024 点
环境防护 抗污染物等级 ISA-S71.04 G3 级
同步精度 SNTP 时间同步
服务与支持
质保服务：42 个月产品质保；
生命周期支持：
Guardian 数字平台：提供产品支持、软件服务、故障修复；
定期系统维护：服务工程师上门执行 6 大核心类别维护，生成标准化报告与改进计划；
备件优化：通过工具计算最优备件库存，满足可用性目标；
培训与折扣：提供技术培训，配件与培训课程享折扣优惠。
订购信息（核心型号）
型号 产品描述
A6500-UM 通用测量卡（转速、振动、位置）
A6500-TP 温度 / 过程卡
A6500-RC 系统继电器卡（16 路 SPDT 输出）
A6500-CC 系统通信卡（支持多协议）
A6500-PE 预测扩展许可证
A6500-PER 冗余预测扩展许可证（2 个 A6500-PE）
A6500-SR 系统机架（11UM+1RC+2CC 槽）
A6500-RR 冗余继电器机架（9UM+2RC+2CC 槽）
A6500-FR 前端终端机架（6UM+1RC+1CC 槽）
