EMERSON DeltaV™M系列传统I/O
时间: 2026-02-28浏览次数：
EMERSON DeltaV™M系列传统I/O
EMERSON DeltaV™M系列传统I/O
核心优势
优势类别 关键说明
降低设备成本 1. 全模块化设计，可按 4/8/16/32 通道分组采购，按需扩展；
2. 现场安装减少长距离多芯电缆使用，省去接线端子板；
3. 集成线路保险丝与总线电源，替代外部电源分配
缩短安装时间 1. 即插即用设计，I/O 端子块可预接线，无需提前安装 I/O 卡；
2. 功能钥匙防误插，确保 I/O 卡与端子块正确匹配；
3. 分阶段安装，载体安装后即可启动现场设备部署
提升生产效率 在线添加 I/O 接口，过程不中断，DeltaV Explorer 自动识别并分配基础配置
增强过程可用性 1. 支持 AI/AO/DI/DO 卡 1:1 冗余，冗余与非冗余共用同型号 I/O 卡；
2. 自动检测冗余配置，故障时 < 5ms 内自动切换至备用卡；
3. 硬件报警自动上报，故障卡支持热插拔更换（安全区域）
产品组成与通用规格
（一）核心组成
I/O 接口载体：DIN 导轨安装，所有 I/O 组件均安装于其上；
电源模块：交流转 24V DC 总线电源，为现场设备供电；
I/O 接口：含 I/O 卡与 I/O 端子块，支持信号传输与接线保护；
辅助组件：保险丝、固定螺丝、大量接线端子块等备件。
（二）通用环境与电气规格
规格类别 具体参数
温度范围 工作：-40~70℃（长期高温会缩短寿命）；存储：-40~85℃
湿度条件 5~95%，无冷凝
防护等级 IP20
机械性能 冲击：10g ½ 正弦波，持续 11ms；振动：5~16Hz（1mm 峰峰值）、16~150Hz（0.5g）
污染等级 ISA-S71.04-1985 G3 级，带三防涂层
尺寸 高度 10.7cm、宽度 4.1cm、深度 10.5cm
认证标准 CE（EN 61326-1）、FM 3600/3611、CSA C22.2 No.213/1010-1、ATEX、IECEx、船级认证（IACS E10）
核心 I/O 卡类型与关键参数
（一）模拟输入（AI）卡
卡类型 通道数 信号类型 核心参数 隔离等级
4-20mA HART 8 4-20mA（全量程 1~22.5mA） 精度 0.1% 跨度，16 位分辨率，HART 扫描时间 600~800ms / 通道 通道与系统 1500V DC 光隔离
AI Plus（4-20mA HART） 16 4-20mA（全量程 2~22mA） 精度 0.2% 跨度，16 位分辨率，变送器最小供电 13.5V 通道与系统 1000V DC 光隔离

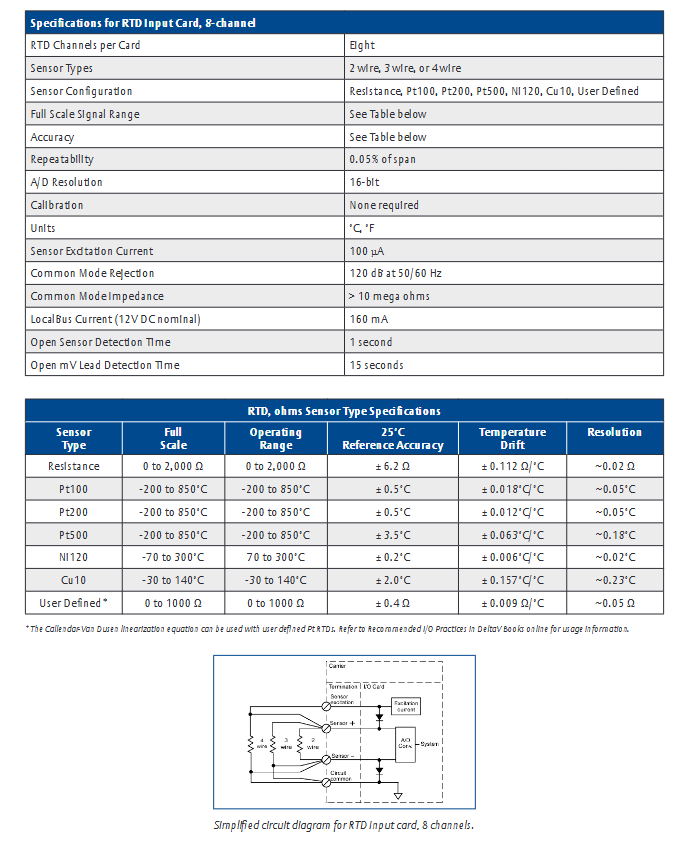

RTD 8 Pt100/Pt200/Pt500/Ni120/Cu10 精度 ±0.2~±3.5℃，16 位分辨率，激励电流 100μA 共模抑制比 120dB（50/60Hz）
热电偶 /mV 8 B/E/J/K/N/R/S/T 型热电偶、低电平电压 精度 ±0.5~±2.4℃，支持冷端补偿，16 位分辨率 通道与系统 1500V DC 光隔离
隔离输入卡 4 热电偶 / RTD/mV/V 通道间 3100V DC 隔离，精度 ±0.003% 满量程 通道与系统 5000V DC 光隔离
（二）模拟输出（AO）卡
卡类型 通道数 信号类型 核心参数 隔离等级
4-20mA HART 8 4-20mA（全量程 1~23mA） 精度 0.25% 跨度，12 位分辨率，20mA 时负载 700Ω 通道与系统 1500V DC 光隔离
AO Plus（4-20mA HART） 16 4-20mA（全量程 1~23mA） 精度 0.25% 跨度，14 位分辨率，HART 扫描时间 600~800ms / 通道 通道与系统 1000V DC 光隔离
（三）离散输入（DI）卡
卡类型 通道数 信号类型 核心参数 隔离等级
24V DC 干接点 8 干接点、NAMUR 传感器 导通电流 > 2.2mA，关断电流 < 1mA，输入阻抗 5KΩ 通道与系统 1500V DC 光隔离
24V DC 隔离型 8 24V DC 离散信号 导通电压 > 10V，关断电压 < 5V，输入电流 5mA 通道间 1500V DC 光隔离
24V DC 高密度 32 干接点 导通电流 > 2mA，关断电流 < 0.25mA，共用公共回线 通道与系统 1500V DC 光隔离
120V AC 干接点 8 120V AC 离散信号 导通电流 > 1.4mA，关断电流 < 0.56mA，输入阻抗 60KΩ 通道与系统 250V AC 光隔离
SOE（事件序列） 16 24V DC 干接点 时间戳精度 ±0.25ms / 卡、±1ms / 控制器，扫描速率 0.25ms/16 通道 通道与系统 1500V DC 光隔离
脉冲计数 4 24V DC 脉冲信号 频率范围 0.1Hz~50kHz，32 位计数器，最小脉冲宽度 10μS 通道与系统 250V AC 光隔离
（四）离散输出（DO）卡
卡类型 通道数 信号类型 核心参数 隔离等级
24V DC 隔离型 8 24~60V DC 输出 输出电流 1.0A / 通道，关断泄漏电流≤1.2mA 通道间 1500V DC 光隔离
24V DC 高侧型 8 24~60V DC 输出 输出电流 1.0A / 通道、3.0A / 接口，支持瞬时 / 连续脉冲输出 通道与系统 1500V DC 光隔离
DO Plus（24V DC 高侧型） 32 24V DC±10% 输出电流 100mA / 通道，总电流 3.2A，关断泄漏电流≤0.1mA 通道与系统 1500V DC 光隔离
120/230V AC 隔离型 8 20~250V AC 输出 输出电流 1.0A / 通道、2.0A / 卡（60℃），关断泄漏电流≤4mA 通道间 250V AC 光隔离
冗余设计与系统兼容性
（一）冗余设计细节
冗余支持：AI/AO/DI/DO 卡均支持 1:1 冗余，冗余端子块与单端子块接线一致，无需额外布线；
切换机制：主卡故障时自动切换至备用卡，模拟输出信号切换时双卡驱动 < 5ms，数字设备保持供电不中断；
故障处理：硬件报警自动上报至系统，故障卡可在安全区域热更换，新备用卡自动调试激活。
（二）系统兼容性
控制器适配：需搭配 MQ/MX/PK 控制器，M 系列与 S 系列控制器可在 v11.3.1 及以上版本中共网；
软件要求：Plus 系列卡（AI Plus/AO Plus/DI Plus/DO Plus）需 DeltaV v13.3.1 及以上版本；
端子块兼容：支持标准、熔断、冗余、大量端子块，可适配 Phoenix 第三方接线方案及 Pepperl+Fuchs 安全栅；
安装限制：M 系列水平载体与 S 系列载体不兼容，需对应系列控制器搭配使用。
订购信息与备件
（一）核心产品型号（部分关键型号）
产品类别 描述 型号示例
AI 卡 8 通道 4-20mA HART（标准端子块） VE4003S2B1
AO 卡 16 通道 4-20mA HART Plus（冗余端子块） VE4035S2B4
DI 卡 32 通道 24V DC 干接点（大量端子块） VE4001S2T2B5
DO 卡 8 通道 24V DC 高侧型（熔断端子块） VE4002S1T2B2
（二）关键备件
250V 2A 保险丝（每盒 20 个）：KJ4010X1-BC1；
I/O 模块固定螺丝（每盒 20 个）：KJ4010X1-BP2。
