Emerson DeltaV™S系列传统I/O
时间: 2026-02-28浏览次数：
Emerson DeltaV™S系列传统I/O
Emerson DeltaV™S系列传统I/O
核心优势
优势类别 关键说明
安装高效 1. 免工具快装：载体卡扣式固定于 T 型 DIN 导轨，I/O 卡 snap-in 安装；
2. 防误插设计：I/O 卡与端子块配备功能钥匙，避免错装；
3. 分阶段部署：端子块可预接线，I/O 卡后续安装无需拆线。
灵活扩展 1. 在线扩展：支持在线添加 I/O 载体（最多 8 个 / 控制器）和接口，不中断现有通信；
2. 多插槽兼容：64 个 I/O 插槽，接口可任意安装；
3. 扩展电缆：支持 extender 电缆，载体可跨导轨安装。
环境适配 1. 宽温工作：-40~70℃，满足极端气候与现场安装需求；
2. 防护耐用：IP20 防护，抗冲击 10g、抗振动 5~150Hz，符合 ISA G3 级防腐蚀标准；
3. 现场安装：减少长距离电缆用量，省去接线端子板，降低成本。
高可用性 1. 1:1 冗余：支持 AI/AO/DI/DO 卡冗余，备用卡自动激活；
2. 无扰切换：模拟信号切换双卡驱动 < 5ms，数字设备保持供电；
3. 故障报警：硬件异常自动上报，安全区域支持热插拔更换故障卡。
产品组成与通用规格
（一）核心组成
I/O 接口载体：DIN 导轨安装，最多支持 8 个载体 / 控制器，形成 64 个 I/O 插槽的无源总线；
电源模块：交流转 24V DC 总线电源，集成主 / 副电源分配，每个插槽独立熔断保护；
I/O 接口：含 I/O 卡与端子块，I/O 卡支持热插拔，端子块含标准、熔断、冗余、大量等类型；
辅助组件：扩展电缆、第三方接线适配模块（Phoenix/P+F 安全栅）。
（二）通用环境与电气规格
规格类别 具体参数
温度范围 工作：-40~70℃（长期高温会缩短寿命）；存储：-40~85℃
湿度条件 5~95%，无冷凝
机械性能 冲击：10g ½ 正弦波，持续 11ms；振动：5~13.2Hz（1mm 峰峰值）、13.2~150Hz（0.7g）
防护等级 IP20
认证标准 CE（EN 61326-1）、FM 3600/3611、CSA C22.2 No.213/1010-1、ATEX、IECEx、船级认证（IACS E10）
危险区域适配 FM Class I Division 2、ATEX II 3G Ex ec IIC T4 Gc
核心 I/O 卡类型与关键参数
（一）模拟输入（AI）卡
卡类型 通道数 信号类型 核心参数 隔离等级

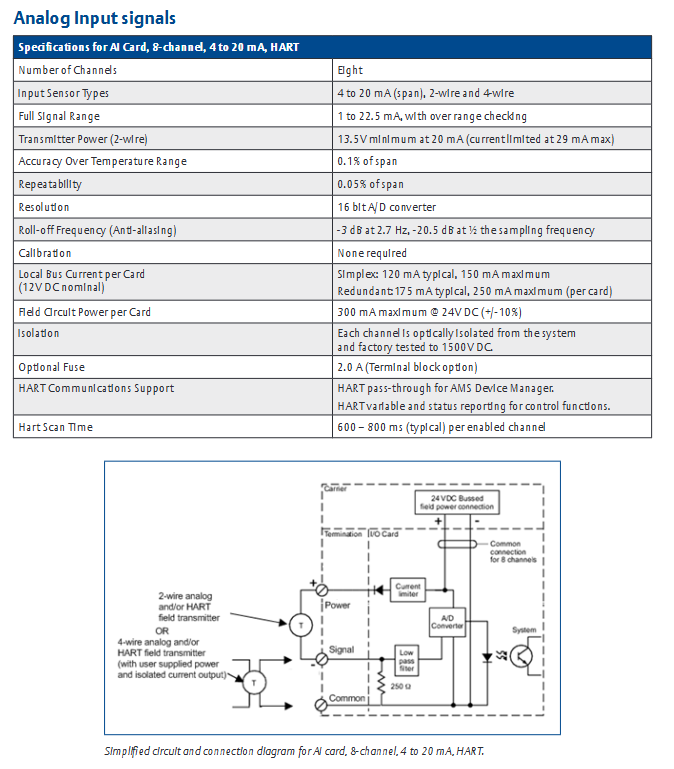

4-20mA HART 8 2/4 线制 4-20mA HART 精度 0.1% 跨度，16 位分辨率，HART 扫描 600~800ms / 通道 通道与系统 1500V DC 光隔离
AI Plus（4-20mA HART） 16 2/4 线制 4-20mA HART 精度 0.2% 跨度，16 位分辨率，场电路功率 500mA@24V 通道与系统 1000V DC 光隔离
RTD 8 Pt100/Pt200/Ni120/Cu10 精度 ±0.2~±3.5℃，激励电流 100μA，支持 2/3/4 线制 共模抑制比 120dB（50/60Hz）
热电偶 /mV 8 B/E/J/K/N/R/S/T 型热电偶 精度 ±0.5~±2.4℃，支持冷端补偿（±1℃） 通道与系统 1500V DC 光隔离
隔离输入卡 4 热电偶 / RTD/mV/V 通道间 3100V DC 隔离，精度 ±0.003% 满量程 通道与系统 5000V DC 光隔离
（二）模拟输出（AO）卡
卡类型 通道数 信号类型 核心参数 隔离等级

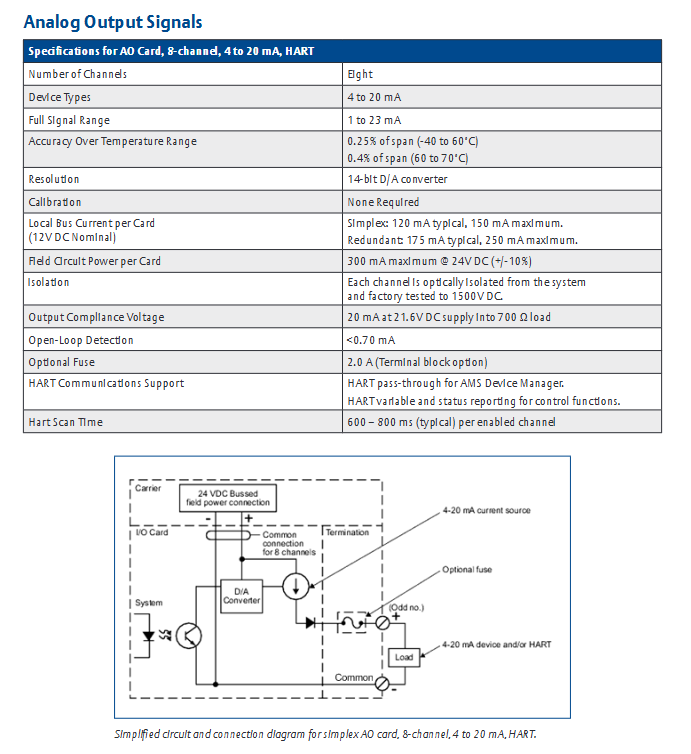

4-20mA HART 8 4-20mA（全量程 1~23mA） 精度 0.25%（-40~60℃）/0.4%（60~70℃），14 位分辨率 通道与系统 1500V DC 光隔离
AO Plus（4-20mA HART） 16 4-20mA（全量程 1~23mA） 精度 0.25% 跨度，场电路功率 400mA@24V，HART 扫描 600~800ms / 通道 通道与系统 1000V DC 光隔离
（三）离散输入（DI）卡
卡类型 通道数 信号类型 核心参数 隔离等级
24V DC 干接点 8 干接点 / NAMUR 传感器 导通电流 > 2.2mA，关断电流 < 1mA，输入阻抗 5KΩ 通道与系统 1500V DC 光隔离
24V DC 隔离型 8 24V DC 离散信号 导通电压 > 10V，关断电压 < 5V，脉冲计数 < 120Hz 通道间 1500V DC 光隔离
24V DC 高密度（Plus） 32 干接点 导通电流 > 2mA，关断电流 < 0.25mA，支持端子故障检测 通道与系统 1500V DC 光隔离
120V AC 干接点 8 120V AC 离散信号 导通电流 > 1.4mA，关断电流 < 0.56mA，输入阻抗 60KΩ 通道与系统 250V AC 光隔离
SOE（事件序列） 16 24V DC 干接点 时间戳精度 ±0.25ms / 卡、±1ms / 控制器，扫描速率 0.25ms/16 通道 通道与系统 1500V DC 光隔离
脉冲计数 4 24V DC 脉冲信号 频率 0.1Hz~50kHz，32 位计数器，最小脉冲宽度 10μS 通道间 1500V DC 光隔离
（四）离散输出（DO）卡
卡类型 通道数 信号类型 核心参数 隔离等级
24V DC 高侧型 8 24~60V DC 输出 输出电流 1.0A / 通道，浪涌 4.0A（<100ms），支持瞬时 / 脉冲输出 通道与系统 1500V DC 光隔离
24V DC 隔离型 8 24~60V DC 输出 输出电流 1.0A / 通道，关断泄漏电流≤1.2mA 通道间 1500V DC 光隔离
DO Plus（24V DC 高侧型） 32 24V DC±10% 输出电流 100mA / 通道，总电流 3.2A，支持端子故障检测 通道与系统 1500V DC 光隔离
120/230V AC 隔离型 8 20~250V AC 输出 输出电流 1.0A / 通道、3.0A / 卡，浪涌 20A（<20ms） 通道间 250V AC 光隔离
冗余设计与系统兼容性
（一）冗余设计细节
冗余支持：AI/AO/DI/DO 卡均支持 1:1 冗余，冗余端子块与单端子块接线一致，无需额外布线；
切换机制：主卡故障时自动切换至备用卡，切换时间 < 5ms，模拟信号无扰过渡，数字设备持续供电；
故障处理：硬件报警自动上报至系统事件日志，安全区域可热更换故障卡，新备用卡自动调试激活。
（二）系统兼容性
控制器适配：需搭配 SQ/SX 控制器，单个控制器最多支持 8 个 I/O 载体；
软件要求：Plus 系列卡（AI Plus/AO Plus/DI Plus/DO Plus）需 DeltaV v13.3 及以上版本；
跨系列兼容：v11.3.1 及以上版本支持 S 系列与 M 系列控制器共网，控制模块可跨控制器分配；
安装限制：S 系列仅支持水平载体，不兼容 M 系列载体，需对应系列控制器搭配使用。
订购信息与备件
（一）核心产品型号（部分关键型号）
产品类别 描述 型号示例
AI 卡 8 通道 4-20mA HART（标准端子块） SE4003S2B1
AO 卡 16 通道 4-20mA HART Plus（大量端子块） SE4005S2B5
DI 卡 32 通道 24V DC 干接点（大量端子块） SE4001S2T2B5
DO 卡 8 通道 24V DC 高侧型（熔断端子块） SE4002S1T2B2
（二）关键备件
250V 2A 保险丝（每盒 20 个）：KJ4010X1-BC1，适配熔断型端子块。
