San Ace WF 系列防油风扇
时间: 2026-02-28浏览次数：
San Ace WF 系列防油风扇
San Ace WF 系列防油风扇
产品定位：San Ace 40WF、60WF、80WF、92WF（9WFA 类型）四款防油风扇，核心满足油雾环境下的高效冷却需求，保持与现有型号的安装兼容性。
产品核心特性
特性类别 关键说明
防油防护 电气部件（绕组、电路）采用耐油涂层防护；叶尖与框架间隙加宽，防止油尘堆积导致风扇锁死
安装兼容 外部尺寸、安装孔尺寸与现有型号一致，无需改动安装结构即可替换
性能升级 较前代型号提升风量和静压，80WF 型号厚度仅 20mm（较前代薄 5mm）仍保持性能优势
环境适配 工作温度范围 - 20~70℃，适配工业复杂环境；额定电压 24V，符合工厂自动化供电标准
产品详细规格参数
（一）尺寸规格（单位：mm）
型号 长 × 宽 × 厚 安装孔规格 旋转方向 气流方向
San Ace 40WF 40×40×20 4-ø3.5±0.3 顺时针（标注） 正向（标注）
San Ace 60WF 60×60×20 4-ø4.5±0.3 顺时针（标注） 正向（标注）
San Ace 80WF 80×80×20 4-ø4.5±0.3 顺时针（标注） 正向（标注）
San Ace 92WF 92×92×32 4-ø4.5±0.3 顺时针（标注） 正向（标注）
（二）电气与性能参数
型号编号 额定电压（V） 工作电压范围（V） 额定电流（A） 额定输入（W） 额定转速（min⁻¹） 最大风量 最大静压 噪音（dB (A)） 预期寿命（h）
m³/min CFM Pa inchH₂O 60℃（90% 存活率）
9WFA0424G6001 24 20.4~27.6 0.11 2.6 17,000 0.31 10.9 170 0.68 48 40,000（40℃下 70,000）
9WFA0624G6001 24 15~27.6 0.16 3.8 7,700 0.79 27.9 158 0.63 48 40,000（40℃下 70,000）
9WFA0824G6001 24 15~27.6 0.15 3.6 6,000 1.44 50.8 105 0.42 48 40,000（40℃下 70,000）
9WFA0924G2001 24 12~27.6 0.58 13.9 9,600 3.1 109.5 380 1.53 63 40,000（40℃下 70,000）

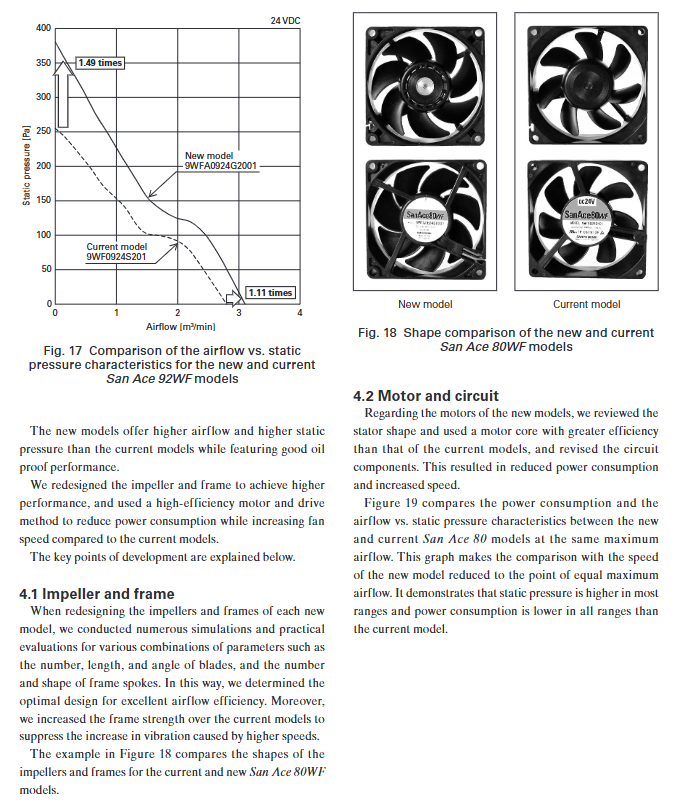

产品结构优化设计
叶轮与框架：
通过大量仿真和实测，优化叶片数量、长度、角度及框架辐条形状，确定最优气流效率设计；
强化框架强度，抑制高转速带来的振动增加；
示例：San Ace 80WF 型号通过叶轮与框架形状重构，在厚度减薄 5mm 的情况下提升性能。
电机与电路：
优化定子形状，采用比前代更高效的电机核心；
修订电路组件，实现低功耗与高转速兼顾；
优势：相同最大风量下，新模型功耗较前代降低 25%（如 San Ace 80WF 型号从 3.84W 降至 2.85W）。
与前代产品性能对比
型号 风量提升倍数 静压提升倍数 特殊优势
San Ace 40WF 1.19 倍 1.91 倍 -
San Ace 60WF 1.14 倍 1.37 倍 -
San Ace 80WF 1.2 倍 1.81 倍 厚度减薄 5mm（20mm），仍提升性能
San Ace 92WF 1.11 倍 1.49 倍 -
注：对比基于 24VDC 额定电压下的测试数据，新模型在多数气流范围内的静压均高于前代，且功耗更低。
