HIRSCHMANN MS20/MS30 系列工业以太网交换机
时间: 2026-02-26浏览次数：
HIRSCHMANN MS20/MS30 系列工业以太网交换机
HIRSCHMANN MS20/MS30 系列工业以太网交换机
产品核心特性与分类
1. 产品分类与核心差异
产品系列 核心定位 传输速率 端口配置 关键差异
MS20 无千兆端口模块化交换机 10/100 Mbit/s 8/16/24 个端口，支持 MB20 扩展模块 仅百兆速率，侧重高端口密度
MS30 含千兆端口模块化交换机 10/100 Mbit/s + 1000 Mbit/s 8/16/24 个百兆端口 + 2 个千兆端口 支持千兆扩展，适配高带宽需求
2. 核心工业级特性
模块化设计：基础模块 + 可插拔媒体模块（MM2/MM3/MM4 系列），支持热插拔，可灵活配置双绞线（RJ45/M12）、光纤（多模 / 单模）、PoE 等接口类型。
冗余保障：
供电冗余：双 4 针端子块输入，支持 18-32V DC（A 类）或 18-60V DC（C/E 类），断电无缝切换；
网络冗余：支持 HIPER-Ring 环网协议，快速故障恢复，DIP 开关可配置冗余管理器（RM）功能。
宽温与环境适应性：
温度范围：标准型（S）0~60℃，扩展型（T/E）-40~70℃（E 类含 conformal coating）；
防护等级：IP20，污染等级 2，支持海拔最高 2000m。
危险区域适配：通过 ATEX、IECEx、UL 508 等认证，适用于 Class I, Division 2, Groups A-D 危险区域，USB/V.24 接口仅允许在非危险区域临时连接。
硬件配置详情
1. 基础模块参数
型号前缀 端口数量 扩展能力 供电类型 重量（约）
MS20-0800 8 个 10/100 Mbit/s 支持 MB20 扩展 A/C/E 类 610g（A 类）/700g（C 类）
MS20-1600 16 个 10/100 Mbit/s 支持 MB20 扩展 A/C/E 类 880g（A 类）/970g（C 类）
MS30-0802 8 个 10/100 Mbit/s + 2 个 1000 Mbit/s 支持 MB20 扩展 A/C/E 类 740g（A 类）/830g（C 类）
MS30-2402 24 个 10/100 Mbit/s + 2 个 1000 Mbit/s 不支持扩展 A/C/E 类 1160g（A 类）/1250g（C 类）
2. 媒体模块类型
模块系列 功能类型 接口规格 代表型号 关键特性
MM2 百兆基础模块 RJ45 / 光纤（多模 / 单模） MM2-4TX1（4 口 RJ45） 10/100 Mbit/s，支持 Auto-MDI/MDI-X

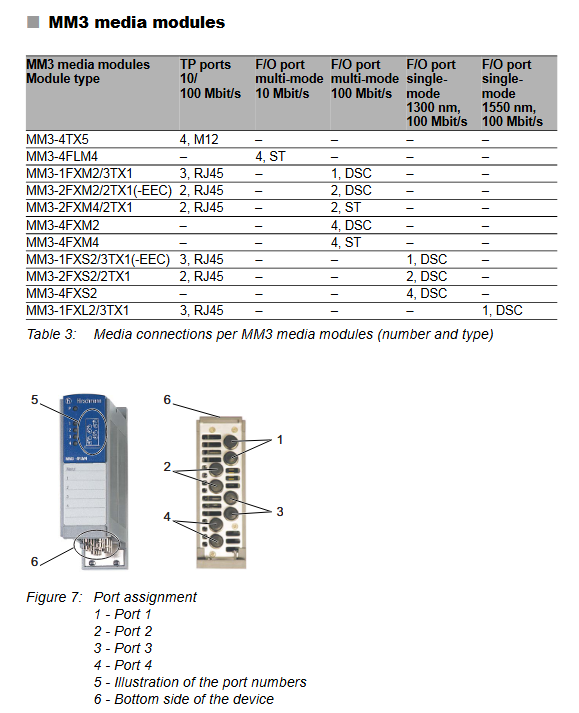

MM3 百兆增强模块 RJ45/M12 / 光纤 MM3-4TX5（4 口 M12） 支持工业级 M12 接口，抗振动
MM4 千兆组合模块 RJ45+SFP 插槽 MM4-4TX/SFP 4 口 RJ45 与 4 个 SFP 插槽互斥，支持千兆扩展
MM22 PoE 供电模块 4 口 RJ45 PoE MM22-T1T1T1T1 符合 IEEE 802.3af，支持 Class 0/3 终端
MM24 数字 I/O 模块 4 入 4 出 MM24-IOIOIOIO 可控制外部执行器，实现联动功能
3. 关键接口与供电
接口类型：
数据接口：RJ45（10/100/1000 Mbit/s）、M12（工业级）、SFP 插槽（光纤扩展）、AUI 端口（IEEE 802.3）；

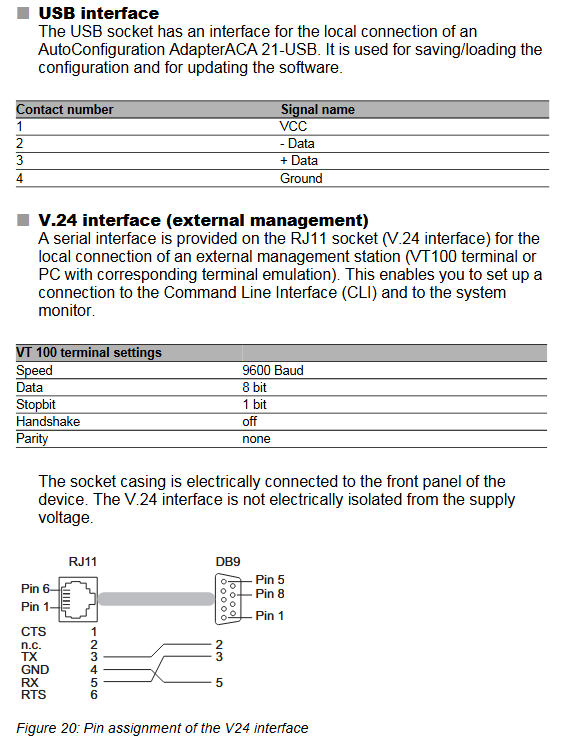

管理接口：USB（配置 / 升级）、V.24（CLI 本地管理，RJ11 接口）；
电源接口：4 针（A/C 类）/6 针（E 类）端子块，支持冗余供电。
供电参数：
A 类：18-32V DC，最大电流 4.0A，功率 72W；
C/E 类：18-60V DC，最大电流 1.2A（C 类），功率 72W；
安全等级：SELV/PELV，北美 Class 2 电源。
核心功能与管理方式
1. 核心功能
网络冗余：支持 HIPER-Ring 环网（快速故障恢复）、Rapid Spanning Tree（快速生成树），保障网络连续性；
PoE 供电：MM22 模块支持通过双绞线为 IP 电话、摄像头等终端供电，供电方式为备用线对（pins 4/5、7/8）；
电磁兼容：符合 EN 55032 Class A、EN 61000-6-2 标准，抗静电放电（±8kV 空气放电）、快速瞬变（±4kV）；
安全功能：支持端口隔离、VLAN（IEEE 802.1Q）、SNMPv3 加密管理，默认管理员密码需首次登录修改。
2. 管理与配置方式
配置方式 操作途径 适用场景 关键说明
自动配置 DHCP/BOOTP 大规模部署 自动获取 IP 地址及配置
本地配置 AutoConfiguration Adapter（ACA） 单机快速配置 通过 USB 接口导入 / 导出配置
手动配置 DIP 开关 冗余功能配置 快速启用 RM、环网端口等功能
远程管理 Web GUI/Telnet/SSH 远程维护 支持浏览器访问，CLI 命令行操作
集中管理 Industrial HiVision 软件 多设备集群 统一配置、监控与故障诊断
安装与维护规范
1. 安装关键步骤
安装准备：检查包装内容（设备、端子块、标签、手册），确认无运输损坏；
物理安装：
方式：35mm DIN 导轨安装（符合 DIN EN 60715），上下预留≥10cm 散热空间；
接地：通过 DIN 导轨或单独接地螺丝接地，接地线规格不小于供电导线；
线缆连接：
双绞线：Cat5e 及以上，最大长度 100m，与动力电缆保持足够间距（建议分槽布线）；
光纤：多模 / 单模光纤需匹配 SFP transceiver，避免端面污染；
供电：按端子定义接线，DC 供电需接地负极，AC 供电需隔离接地；
启动流程：连接供电后设备自动自检（约 60 秒），LED 指示灯显示设备状态。
2. 维护与拆卸
日常维护：
组件更换：媒体模块、SFP transceiver、电源模块支持热插拔；
软件升级：通过 USB 或网络下载最新固件，避免断电中断；
故障诊断：通过 LED 指示灯（电源、冗余、端口状态）和管理软件定位故障；
拆卸步骤：
断开所有线缆（数据 + 供电），拆除接地；
按压设备底部锁扣，从 DIN 导轨取下；
拆除 SFP transceiver 时需先打开锁扣，拔出后盖上保护帽。
关键技术规格
类别 参数详情
环境参数 温度：-40~70℃（T/E 类）、0~60℃（S 类）；湿度：10-95% RH（无凝露）；海拔：≤2000m
机械参数 尺寸（MS20-0800）：125×133×100mm（W×H×D）；防护等级：IP20；激光安全：Class 1
电磁兼容 辐射发射：EN 55032 Class A；抗扰度：EN 61000-4-2（±8kV 空气放电）、EN 61000-4-3（10V/m）
信号触点 最大切换电压：60V DC/30V AC；最大切换电流：1A（≤60℃）/100mA（60-70℃）
