HIRSCHMANN PowerMICE 系列工业以太网交换机
时间: 2026-02-26浏览次数：
HIRSCHMANN PowerMICE 系列工业以太网交换机
HIRSCHMANN PowerMICE 系列工业以太网交换机
产品核心特性与分类
1. 核心产品构成
模块类型 核心型号 / 系列 关键参数 功能定位
基础模块 MS4128 4 个 10/100 Mbit/s 插槽 + 1 个千兆插槽，重量 2.0kg 交换机核心单元，集成交换、管理、冗余功能
媒体模块 MM2 系列 10/100 Mbit/s，支持 RJ45 / 光纤接口 百兆基础接口扩展（双绞线 / 多模 / 单模光纤）
媒体模块 MM3 系列 10/100 Mbit/s，支持 M12 / 光纤接口 工业级百兆接口扩展（抗振动 M12 接口）
媒体模块 MM4 系列 10/100/1000 Mbit/s，RJ45+SFP 插槽 千兆接口扩展（双绞线与光纤互斥）
媒体模块 MM22-T1T1T1T1 4 口 RJ45 PoE，符合 IEEE 802.3af PoE 供电扩展（为 IP 终端远程供电）

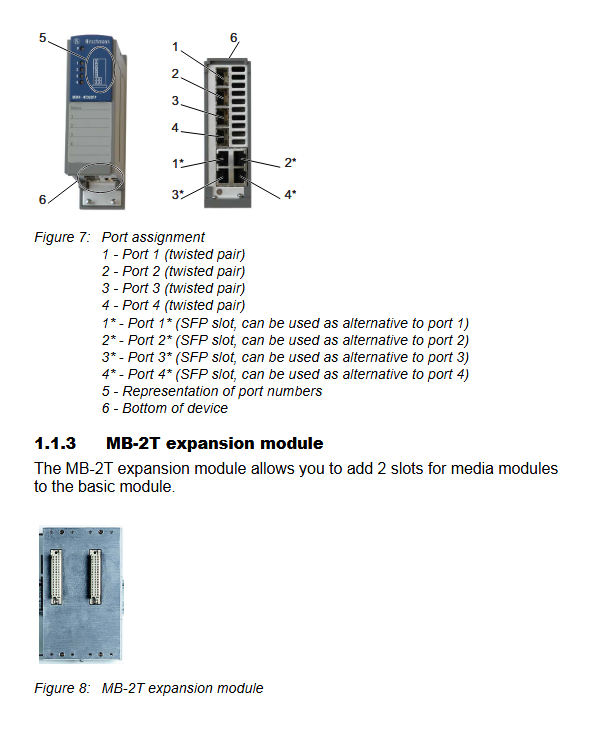

扩展模块 MB-2T 新增 2 个 10/100 Mbit/s 插槽 扩展基础模块接口容量
2. 核心工业级特性
危险区域适配：通过 ATEX 认证（II 3G Ex nA IIC T4 Gc），适用于 Zone 2, IIC 爆炸危险环境，USB/V.24 接口仅允许在非危险区域临时连接。
模块化与扩展性：支持热插拔媒体模块，基础模块可通过 MB-2T 扩展模块新增 2 个百兆插槽，最大可连接 24 个百兆网络段 + 4 个千兆网络段。
冗余保障：
供电冗余：双 4 针端子块输入（P1/P2），支持 18-32V DC 宽电压，断电无缝切换；
网络冗余：支持 HIPER-Ring 环网协议，通过 6 针 DIP 开关配置冗余管理器（RM），故障快速恢复。
宽温与环境适应性：
温度范围：标准型（S）0~60℃，扩展型（EEC）-40~70℃（含 Conformal Coating）；
防护等级：IP20，污染等级 2，支持海拔最高 2000m。
PoE 供电：MM22-T1T1T1T1 模块支持 IEEE 802.3af 标准，4 个 PoE 端口，通过备用线对（pins 4/5、7/8）供电，适配 Class 0/3 终端。
硬件配置详情
1. 基础模块核心参数
软件版本 功率消耗 工作温度 订单号示例 关键差异
MS4128-L2P 16.0 W 0~60℃ 943 009-102 二层专业版
MS4128-L3E 16.0 W 0~60℃ 943 009-202 三层增强版
MS4128-L3P 16.0 W 0~60℃ 943 009-302 三层专业版
MS4128-L2P ATEX 16.0 W 0~60℃ 943 009-101 ATEX 认证版
MS4128-L2P EEC 16.0 W -40~60℃ 943 009-103 宽温扩展版
2. 关键接口与供电
接口类型：
数据接口：RJ45（10/100/1000 Mbit/s）、M12（工业级）、SFP 插槽（光纤扩展）、AUI 端口（IEEE 802.3）；
管理接口：USB（配置 / 升级）、V.24（CLI 本地管理，RJ11 接口）；
电源接口：4 针端子块，支持冗余供电，需用 z 型垫片和 M2.5 螺丝固定。
供电参数：
额定电压：18-32V DC（SELV/PELV 安全低电压）；
北美标准：Class 2 电源，最大 5A；
绝缘电压：800V DC（电源与外壳间）。
核心功能与管理方式
1. 核心功能
网络冗余：支持 HIPER-Ring 环网（快速故障恢复）、Rapid Spanning Tree（快速生成树），保障网络连续性；
电磁兼容：符合 EN 55022 Class A、EN 61000-6-2 标准，抗静电放电（±8kV 空气放电）、快速瞬变（±4kV）；
安全功能：支持端口隔离、VLAN（IEEE 802.1Q）、SNMPv3 加密管理，默认管理员密码需首次登录修改（admin/private）。
2. 管理与配置方式
配置方式 操作途径 适用场景 关键说明
自动配置 DHCP/BOOTP 大规模部署 自动获取 IP 地址及配置
本地配置 AutoConfiguration Adapter（ACA） 单机快速配置 通过 USB 接口导入 / 导出配置
手动配置 6 针 DIP 开关 冗余功能配置 快速启用 RM、环网端口等功能
远程管理 Web GUI/Telnet/SSH 远程维护 支持浏览器访问，CLI 命令行操作
集中管理 Industrial HiVision 软件 多设备集群 统一配置、监控与故障诊断
安装与维护规范
1. 安装关键步骤

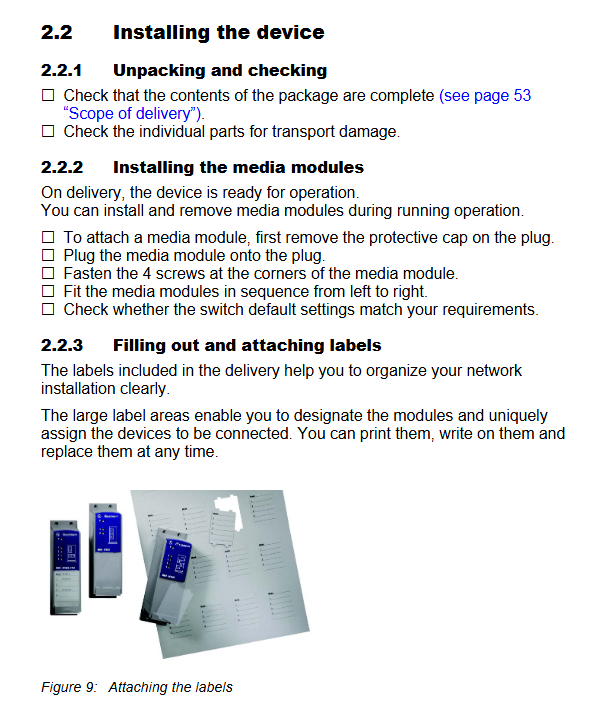

安装准备：检查包装内容（设备、端子块、z 型垫片、螺丝、CD-ROM、标签），确认无运输损坏；
物理安装：
方式：35mm DIN 导轨安装（符合 DIN EN 60175），上下预留≥10cm 散热空间；
接地：通过 DIN 导轨或单独接地螺丝接地，接地线规格不小于供电导线；
线缆连接：
双绞线：Cat5e 及以上，最大长度 100m，与动力电缆保持足够间距（建议分槽布线）；
光纤：多模 / 单模光纤需匹配 SFP transceiver，避免端面污染；
PoE 供电：MM22 模块需使用 Hirschmann RPS60/48V EEC 电源，线缆长度≤3m，线径适配 1.5A；
启动流程：连接供电后设备自动自检（约 60 秒），LED 指示灯显示设备状态（电源、冗余、端口状态）。
2. 维护与拆卸
日常维护：
组件更换：媒体模块、SFP transceiver 支持热插拔；
软件升级：通过 USB 或网络下载最新固件，避免断电中断；
故障诊断：通过 LED 指示灯和管理软件定位故障（如 RM 指示灯闪烁表示环网配置错误）；
拆卸步骤：
断开所有线缆（数据 + 供电），拆除接地；
按压设备底部锁扣，从 DIN 导轨取下；
拆除 SFP transceiver 时需先打开锁扣，拔出后盖上保护帽。
关键技术规格
类别 参数详情
环境参数 温度：0~60℃（标准）/-40~70℃（EEC）；湿度：10-95% RH（无凝露）；海拔：≤2000m
机械参数 尺寸（MS4128）：317×134×140mm（W×D×H）；防护等级：IP20；激光安全：Class 1
电磁兼容 辐射发射：EN 55022 Class A；抗扰度：EN 61000-4-2（±8kV 空气放电）、EN 61000-4-3（10V/m）
信号触点 最大切换电压：60V DC/30V AC；最大切换电流：1A（≤60℃）
网络范围 双绞线：≤100m（Cat5e）；多模光纤（SX）：≤550m；单模光纤（LX）：≤20km
