Honeywell IPC 620-06 可编程控制器
时间: 2026-02-12浏览次数：
Honeywell IPC 620-06 可编程控制器
Honeywell IPC 620-06 可编程控制器
产品基础架构
核心定位：IPC 620-06 是 620 系列可编程控制器的核心型号，专为工业自动化场景设计，具备逻辑控制、数据采集、设备联动等功能，适配中小型工业装置的集中式或分布式控制需求。
硬件架构
机架类型：处理器机架（全 rack：620-0090/0091，8 个 I/O 槽；半 rack：620-0092/0093，4 个 I/O 槽）、I/O 机架（全 rack：621-9990/9992，12 个 I/O 槽；半 rack：621-9991，6 个 I/O 槽）
安装规格：全 rack 适配 19 英寸仪表机架（8 英寸深），半 rack 适用于狭窄空间（10 英寸宽），支持机架 / 面板双向安装
核心处理器：Motorola 68B09E 微处理器，搭配 2K 内存，支持 EPROM 可选扩展（27128 型号）
环境与供电
| 类别 | 规格参数 |
| 供电类型 | 交流（115/230VAC±10%）、直流（24VDC±20%） |
| 频率范围 | 47-63Hz |
| 工作温度 | 工业标准环境（未明确标注，默认 0-60℃） |
| 数据备份 | 3V 锂电池（AA 锂干电池），备份≥6 个月 |
| 防护特性 | 机架式设计，模块防尘，端子块防误插 |
核心组件详情
1. 处理器模块（PM：620-0636）
核心配置：2K 内存，含 768 位输出状态表（0-191 实际 I/O、192-767 控制继电器）、256 个 16 位寄存器（4096-4351）
操作控制：3 位置钥匙开关（PROGRAM/DISABLE/RUN/PROGRAM），4 个状态 LED
RUN LED：扫描运行指示
FORCE LED：指令强制状态指示
PASS LED：自检通过指示
BATTERY PASS LED：电池正常指示
备份与扩展：内置锂电池 compartment（前侧可更换），支持 EPROM 程序备份（U32 插槽）
通信接口：9 针 D 型连接器（RS422，9600 Baud），连接编程终端 / Loader
2. 电源模块（PSM）
分为处理器机架电源与 I/O 机架电源，核心参数如下：
模块型号 适用场景 输入规格 输出规格 关键特性
620-0041 处理器全 rack 115/230VAC +5VDC（8A）、±15VDC（600mA） 95VA 功耗，2A/1A 保险丝
620-0083 处理器全 rack 85-132/170-250VAC +5VDC（15A）、±15VDC（1.16A） 90W 总功率，切换开关选型
620-0046 处理器全 rack 20-28VDC +5VDC（8A）、±15VDC（600mA） 96VA 功耗，8A 保险丝
621-9932 I/O 机架 / 处理器半 rack 20-28VDC +5VDC（8A）、±15VDC（600mA） 96VA 功耗，40A 冷启动电流
621-9933 I/O 机架 85-132/170-250VAC +5VDC（10-15A）、±15VDC（1.3-2A） 110VA 功耗，4A/2A 保险丝
621-9934 I/O 机架 / 处理器半 rack 115/230VAC +5VDC（8A）、±15VDC（600mA） 单宽度模块，2A/1A 保险丝
3. I/O 系统
机架配置：全 rack 支持 12 个 I/O 模块 + 1 个 PIOM+1 个 PSM；半 rack 支持 6 个 I/O 模块 + 1 个 PIOM+1 个 PSM
模块类型：
数字 I/O：8/16/32 点，电压涵盖 5/12/24/48/115/230VAC/DC，支持 Sink/Source 类型
模拟 I/O：8 点 4-20mA/0-10V 输入、4 点 4-20mA/0-10V 输出，隔离设计
特殊功能：热电偶 /mV 输入、高速计数器、脉冲输入、ASCII 通信、绝对编码器接口
终端块设计：8/16 点模块采用双摆动终端块，32 点模块采用双 19 位端子块，支持带螺丝固定的现场布线
4. 扩展模块
模块类型 型号 功能定位 关键参数
控制网络模块（CNM） 620-0038 多 PLC 互联 最多 8 台，32/64 位 I/O 状态传输
通信接口模块（CIM） 620-0043/0044/0048/0052 串行通信 支持 Modbus RTU、DMCS/ABC 协议
Hiway 接口模块（HIM） - 连接 TDC-3000 系统 提供上位设备访问接口
操作面板接口（OPI） - 连接按钮 / 键盘显示 单同轴电缆传输
I/O 扩展模块（IOEM） 620-0053 扩展 I/O 机架 50 针 D 连接器，雏菊链拓扑
并行 I/O 模块（PIOM） 621-9937 I/O 机架控制 2 个 50 针接口，地址配置 DIP 开关
通信与网络
并行 I/O 链路
拓扑结构：雏菊链，处理器机架 IOEM→I/O 机架 PIOM→扩展 I/O 机架 PIOM
传输距离：最大 50 英尺（多导体电缆）
容量限制：最多 2 个外部 I/O 机架，系统总 I/O 点≤192 路
Control Network
传输介质：双绞线（最大 4000 英尺）、双轴电缆（最大 8000 英尺）
通信特性：高速对等通信，每台 PLC 可传输 32/64 位 I/O 状态，接收 256 位 I/O 状态
响应时间：8 台 PLC 全服务≤18ms
拓扑结构：多点配置，支持 8 台 620 系列 PLC 互联
串行通信
协议支持：CIM 模块提供 Modbus RTU（620-0044）、Honeywell DMCS（620-0048）、ABC（620-0052）协议
接口标准：RS422/RS232，支持与 627 LOS、第三方智能设备通信
操作模式与编程特性
三种操作模式| 模式 | 核心功能 | 状态指示 | 关键操作 |
| PROGRAM | 程序编辑 / 上传 / 下载，不扫描程序 | RUN LED 熄灭 | 清除 / 修改程序、强制指令 |
| DISABLE | 执行程序，不更新实际输出 | RUN LED 常亮 | 程序测试、输出状态监控 |
| RUN/PROGRAM | 可切换 RUN/PROGRAM，默认 RUN | RUN LED 常亮 | 正常控制、在线编程（ARMP） |
编程核心特性
指令集：涵盖继电器逻辑（NO/NC 触点、输出、锁存 / 解锁）、定时器 / 计数器（ON/OFF 延迟、保持型）、算术运算（加减乘除、比较）、数据操作（Bring In/Send Out、PUSH/PULL）、顺序控制等，共 30 + 指令，执行时间 5.49-506.30 微秒
ARMP 在线编程：固件版本≥48 支持，运行中修改程序，扫描时间增加≤20ms，需启用在线编程 DIP 开关
EPROM 备份：支持将 RAM 程序写入 EPROM，上电时自动恢复（冷启动 / 低电池时），RAM 程序不可修改
强制功能：支持指令强制，FORCE LED 指示，需通过处理器 DIP 开关启用
数据备份与恢复
锂电池备份：3V AA 锂干电池，备份内存 / 寄存器数据≥6 个月，前侧可更换
冷启动恢复：EPROM 程序→RAM，输出状态表清零，寄存器数据恢复
热启动恢复：RAM 程序保留，输出 / 寄存器数据保留，跳转表不传输
诊断与安全特性
诊断功能
上电自检（POST）：微处理器、ROM 校验和、RAM 读写、I/O 总线测试
程序校验和：运行中每扫描 24 字计算校验和，对比初始值检测程序错误
在线检查：检查 ISS 指令位置、EOM 指令完整性、扫描超时（150-200ms）
故障监控：系统状态表（地址 2413-2432）记录扫描丢失、电池状态、I/O 故障数及地址
安全防护
输出故障处理：通过 PIOM DIP 开关配置，故障时输出清零或保持
电源保护：AC 电源欠压检测（115VAC≤83V、230VAC≤166V），DC 电源欠压检测（24VDC≤19V）
静电防护：模块插拔需防静电，RAM 数据在模块移除时可能丢失
锂电池安全：禁止充电、焚烧、短路，避免高温存储
地址配置与部署
地址配置规则

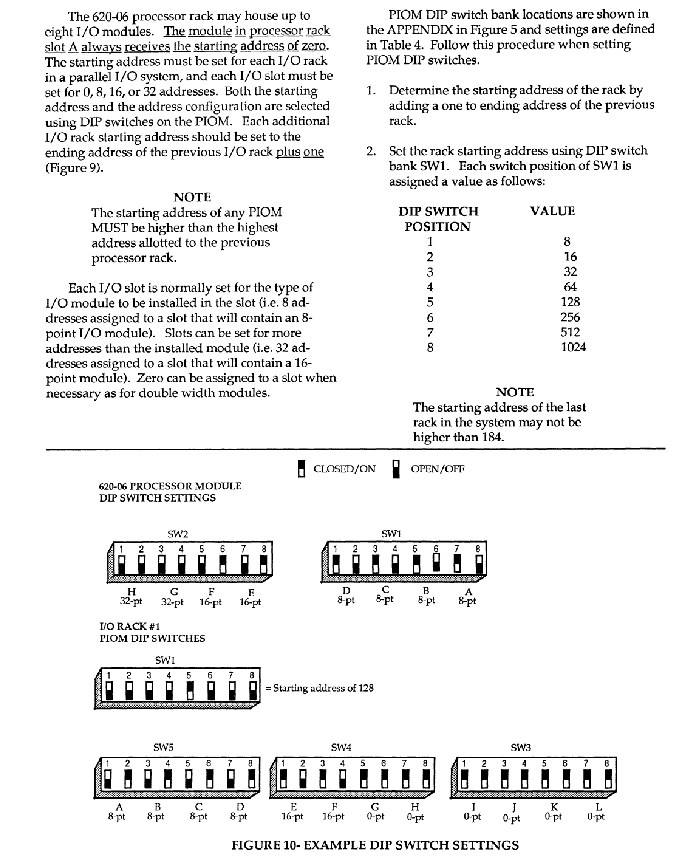

机架起始地址：通过 PIOM SW1 设置，范围 0-184，后续机架起始地址 = 前一机架结束地址 + 1
槽位地址：通过 PIOM SW3/SW4/SW5 设置，每个槽位可配置 0/8/16/32 点
地址示例：处理器机架（0-127）→I/O 机架 #1（128-191），支持 8/16/32 点模块混合配置
部署要求
安装空间：全 rack 周围预留维护空间，半 rack 适用于电机控制中心等狭窄环境
接地要求：保护接地与信号接地分离，接地电阻≤4Ω
电缆规范：Control Network 使用屏蔽双绞线，并行 I/O 电缆长度≤50 英尺
