Honeywell Enhanced Micro TDC 3000 控制系统
时间: 2026-02-12浏览次数：
Honeywell Enhanced Micro TDC 3000 控制系统
Honeywell Enhanced Micro TDC 3000 控制系统
产品基础架构
核心定位：Enhanced Micro TDC 3000 是 TDC 3000X 家族的紧凑型工业控制系统，专为中小型流程工业设计，支持集中式与分布式控制，兼顾控制精度与部署灵活性。
硬件架构
机柜设计：双机柜（Tower #1 和 Tower #2），每机柜为 4 节点 multinode 模块，支持最多 8 个节点扩展
机柜尺寸：单机柜 72cm（高）×32cm（宽）×58cm（深），重量 45kg / 台
核心处理器：全节点搭载 K2LCN 处理器，支持硬件级故障诊断
环境与认证
| 类别 | 参数规格 |
| 工作温度 | 0℃~45℃（Class C 办公环境） |
| 存储温度 | -10℃~70℃ |
| 湿度范围 | 10%~80%（无凝露），温变率 < 6%/ 小时 |
| 振动 / 冲击 | 5-22Hz 0.254mm 位移；22-500Hz 0.25g 加速度 |
| 认证标准 | CE（89/366/EEC EMC 指令）、UL 508、Class I Div 2 危险区域 |
核心组件详情
1. 四大核心模块
模块类型 核心配置 关键参数 功能定位
通用站（US） 6MW 内存，双 150MB Bernoulli 卡盒驱动器 支持操作员 / 工程师键盘，可选触摸屏 / 轨迹球 人机交互、系统配置、过程监控
应用模块（AM） 4/8MW 内存，支持 CL 语言 控制策略执行、自定义计算、数据处理 核心控制单元
网络接口（NIM） UCN 地址 1（主）/2（冗余），RS-485 接口 连接 APM 控制器，支持 UCN A/B 双总线 过程总线通信网关
历史模块（HM） 875MB 硬盘，3MW 内存 存储系统软件、配置数据、历史趋势 数据存储与日志管理
2. 扩展模块与外设
扩展模块
EPLCG（增强型 PLC 网关）：连接 1 个或多个 PLC，支持 RS-232 通信
CG（计算机网关）：连接主机，支持冗余通信路径
冗余 NIM：提供备用通信路径，提高可靠性
LCN 升级套件：将系统接入标准 LCN 网络，支持多机柜扩展
外设支持
显示器：20 英寸（重量 29kg）、21 英寸 IDEK/HITACHI（重量 33-34kg），支持 VGA/MACII 信号
打印机：ASPI-41，支持自检与诊断打印，120/240VAC 供电
输入设备：操作员膜片键盘（化学 resistant）、工程师键盘（可热插拔）、触摸屏 / 轨迹球
通信与集成
1. 总线系统
总线类型 通信规格 应用场景 拓扑限制
TPLCN RS-485，5Mbit/s，令牌传递协议 机柜间节点通信 标准电缆 1.5 米，可选 10 米长电缆
UCN 同轴电缆，连接 APM 控制器 过程控制信号传输 drop 电缆最大 15 米，需终端电阻
扩展总线 RS-232/485、PROFIBUS、DeviceNet 第三方设备集成 通过网关模块实现，支持多主站
2. 网络配置限制
每个 C200 控制器最大支持 64 个 I/O 单元
每个下行 CNI 最多连接 8 个上行设备（CNI / 网关）
RIOM-A 网关最大支持 8 个 I/O 模块
DeviceNet 网络最大 64 个设备，速率 125/250/500KBps
PROFIBUS 网络最大 126 个从站，速率 9.6K~12Mbps
供电与物理规格
供电参数
| 设备 | 输入电压 | 典型功耗 | 最大电流 |
| Tower #1（含 US/AM/NIM） | 120VAC | 266W | 10A（峰值） |
| Tower #2（含 HM） | 120VAC | 185W | 6.5A（峰值） |
| 20 英寸显示器 | 120VAC | 79W | 1.14A |
| 21 英寸显示器 | 120VAC | 83W | 1.5A |
| ASPI-41 打印机 | 120VAC | 210W | 1.75A |
供电公差：120VAC±15%，240VAC±10%，频率 47-63Hz
冗余电源：支持双电源热备份，切换无中断
物理安装要求
安装空间：最小 4m×4m，机柜周围预留 1 米维护空间
机柜间距：标准电缆最大 33 英寸（84cm），长电缆可选 10 米
接地要求：保护接地（PE）≥10AWG，EMC 接地 4AWG，接地电阻≤4Ω
环境限制：禁止露天安装，危险区域需符合 Class I Div 2 布线规范
功能特性
控制与数据处理
控制算法：支持 PID 调节、逻辑控制、顺序控制、自定义 CL 语言程序
数据采集：模拟量（4-20mA/±10V）、数字量（24VDC/120/220VAC）、温度（热电偶 / RTD）
存储能力：HM 支持 875MB 历史数据存储，事件日志、报警记录、操作记录
自定义功能：Free Format Logs 报表、图形化画面编辑、按钮配置
操作与安全
权限分级：操作员（基础监控）、管理员（参数修改）、工程师（系统配置）
密码保护：默认密码 “TDC3000 SUPV”（管理员）、“TDC3000 ENGR”（工程师），支持自定义修改
显示功能：趋势分析、报警汇总、详细点显示、系统状态监控
安全防护：本质安全布线隔离、短路保护、过压保护、ESD 防静电措施
维护与诊断
故障指示：LED 状态灯（电源 OK、错误、风扇报警）、7 段数码管节点地址显示
可更换单元（ORU）：电源模块、I/O 板卡、通信模块、空气过滤器（51201201-600）、打印机打印头 / 色带
热插拔支持：非危险区域可带电插拔模块，系统自动识别
诊断工具：HVTS 硬件验证测试系统、IOTOOL 校准工具、NTOOL 网络监控
部署与操作流程
安装流程：场地准备→机柜定位→电缆连接（电源 / 通信 / 过程）→接地→通电测试→系统配置

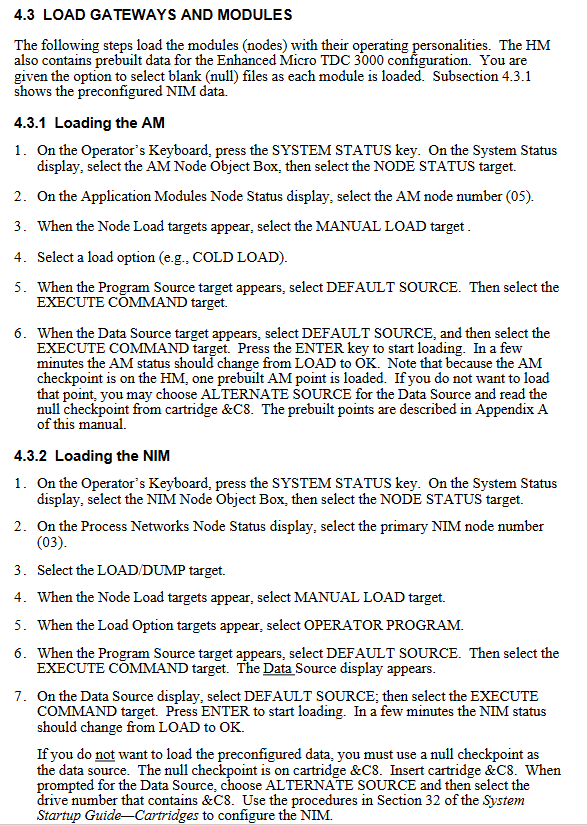

系统启动：HM 自动引导→US 加载操作系统→配置网络参数→加载控制策略→启动过程监控
日常操作：通过操作员键盘调用显示画面→监控过程参数→处理报警→生成报表
维护周期：空气过滤器清洁（30-180 天，依环境）、卡盒驱动器清洁、打印机维护
