Honeywell Fusion4 MSC-L 多流加载控制器
时间: 2026-02-12浏览次数：
Honeywell Fusion4 MSC-L 多流加载控制器
Honeywell Fusion4 MSC-L 多流加载控制器
产品基础定位与适配场景
核心定位：专为工业终端自动化设计的贸易交接级预设加载控制器，核心目标是提升加载吞吐量、缩短作业时间、减少计量误差、降低合规成本，确保石油产品等介质贸易交接的安全、可靠与精准。
适配场景：
公路运输：罐车加载 / 卸载、LPG/LNG 罐车加载
铁路运输：铁路罐车加载
航空运输：航空加油
仓储与管道：仓储转移、船舶加油、管道输送、运输加注
核心优势：操作直观（图标驱动界面）、部署灵活（模块化设计）、集成便捷（多协议支持）、安全合规（全球防爆认证）、维护高效（诊断仪表板 + 现场升级）。
核心功能与特性
1. 加载控制与混合能力
控制模式：支持直送（Straight）、比例混合（Ratio）、侧流混合（Side Stream）、顺序混合（Sequential） 4 种核心模式，同时支持内部 / 外部添加剂注入控制
控制算法：采用比例 - 积分前馈（PI-FF）控制算法，动态设定控制点，基于预设流量曲线优化阀门控制，减少阀门磨损，提升控制精度与重复性
中断恢复：加载中断后自动重新计算混合精度，确保交付介质符合规格要求
阀门适配：兼容数字阀、模拟阀、双级控制阀，支持精准参数微调
2. 操作与显示体验
显示配置：8 英寸 WVGA 全彩色 TFT 显示屏，16:9 宽高比，背光可调，支持强光下清晰显示
操作界面：图标驱动设计，直观易懂，大幅降低培训成本；实时动态显示加载状态、流量曲线、进度条，便于快速监控
语言支持：涵盖 15 + 种语言，包括英语（美 / 英）、中文（简体）、日语、法语、西班牙语、德语等
快速启动：开机启动时间≤1 分钟，支持配置文件导入，加速多设备部署
3. 安全与合规特性
防爆认证：全球主流防爆认证全覆盖，包括 ATEX（II 2 G Ex db [ia] IIB T6 Gb）、IECEx（Ex db [ia] IIB T6 Gb）、FM/CSA（Class1 Div1 Group C&D T6）、CCOE 等
防护等级：IP66（防尘防水）/NEMA 4X，适应恶劣工业环境
安全控制：
多级密码保护，支持本地 / 远程授权
司机 / 车辆 ID 管理（各最多 1000 个），非法访问自动锁定
可编程报警功能，支持自定义报警条件与提示信息，可配置 “仅显示”“显示 + 停机”“显示 + 暂停” 等报警动作
死区监控（Deadman）功能可选，提升作业安全
4. 数据存储与追溯
日志容量：支持10000 条交易日志、2000 条审计追踪日志，记录加载全过程数据
配方存储：最多可存储300 个混合 / 添加剂配方，单配方支持 1 个主流体 + 3 个混合流 + 6 个添加剂流，单加载臂最多 50 个配方
追溯工具：通过 Fusion4 Portal 软件可导出日志、生成审计报告，支持贸易交接合规追溯
硬件配置与规格
1. 型号系列与加载臂配置
型号系列 加载臂数量 核心特点 双舱 / 摆动支持
MSC-L1/L2/L3 1/2/3 个 标准单舱配置 不支持
MSC-L1D/L2D/L3D 1/2/3 个 标准配置 支持双舱 / 摆动
MSC-XL1~XL6 1~6 个 扩展配置，双背板设计 XL1~XL4 支持双舱 / 摆动
2. 电源与 I/O 规格
供电要求：88-264VAC 宽电压输入，适配全球电网
核心 I/O 容量（最大配置）：
| I/O 类型 | 规格参数 |
| 脉冲输入 | 24 路 10kHz，可配置为 12 路双脉冲输入 |
| DC 输入 | 60 路 |
| AC 输入 | 12 路 |
| DC 输出 | 4 路 |
| EMR/SSR 输出 | 各 40 路 |
| 模拟输入（AI） | 14 路 |
| 模拟输出（AO） | 6 路 |
| RTD 输入 | 6 路（温度测量） |
3. 通信接口
以太网：最多3 个端口，支持 IEEE 802.3 10/100 Base-T，协议包括 Modbus TCP/IP、FlexConn TCP/IP
串行端口：最多7 个 RS485 端口，支持 2 线 / 4 线模式，协议包括 Modbus RTU、SLIP+、FlexConn（专有）、FMC Smith
其他接口：支持 NexWatch DR4208 读卡器、NEDAP RFID、Mettler Toledo 地磅等外部设备对接
4. 物理与环境参数
表格
类别 参数规格
外壳材质 铝制阳极氧化
防护等级 IP66（Metric）/NEMA 4X（NPT）
工作温度 -40℃~+65℃
存储温度 -40℃~+85℃
相对湿度 5%~95%（无凝露）
重量 约 53kg（115lb）
电缆接口 Metric：6×M40、6×M32、2×M20；NPT：4×1.5”、4×0.75”
软件与配套工具
1. Fusion4 Portal 软件
核心功能：远程监控加载状态、远程配置设备参数、批量导入 / 导出配置文件、生成并打印贸易交接单（BOL）、查看报警记录与通信状态
集成能力：支持与 Honeywell 终端自动化系统（TAS）及第三方 TAS 无缝对接
2. Fusion4 LAD（本地访问设备）
应用场景：危险区域本地操作，无需打开设备外壳
核心功能：参数调整、报警复位、固件升级、配置文件上传 / 下载，支持快速启动
3. 仿真与配置功能
仿真模式：支持 Accuload、1010BJ、1010RT、1010CJ、1010CB 等多种主流模式仿真，便于系统替换升级
灵活配置：可自定义 I/O 功能分配、可编程批量设置工作流、支持自由格式用户定义提示项（如用户 ID、车辆 ID、合同编号等，可设为禁用 / 可选 / 必填）

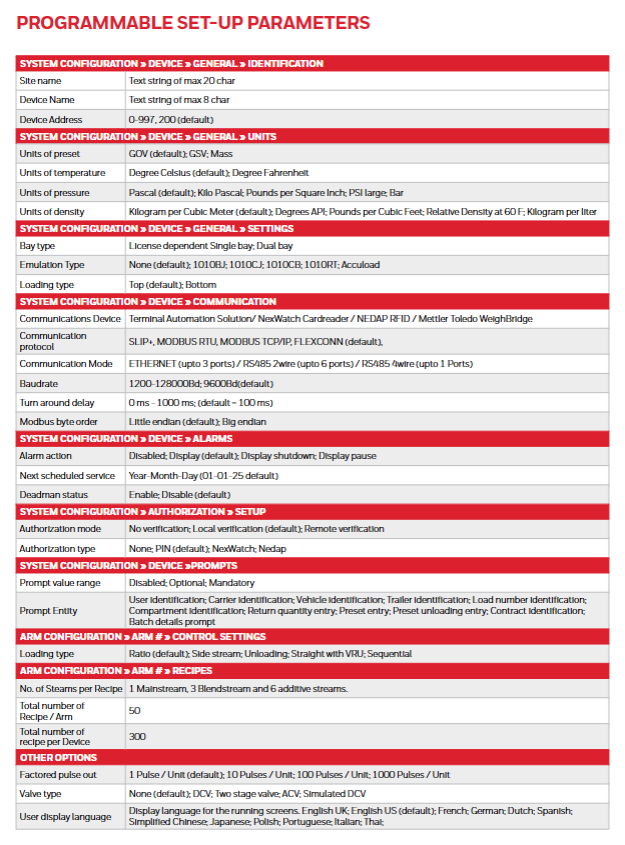

关键配置参数
1. 系统基础配置
配置项 可选范围 默认值
预设单位 GOV（视体积）、GSV（标准体积）、Mass（质量） GOV
温度单位 摄氏度（℃）、华氏度（℉） 摄氏度
压力单位 帕斯卡（Pa）、千帕（kPa）、磅 / 平方英寸（PSI）、巴（Bar） 帕斯卡
密度单位 千克 / 立方米（kg/m³）、API 度、磅 / 立方英尺（lb/ft³）、60℉相对密度、千克 / 升（kg/L） 千克 / 立方米
授权模式 无验证、本地验证、远程验证 本地验证
授权类型 无、PIN 码、NexWatch、Nedap PIN 码
波特率 1200~128000Bd 9600Bd
2. 加载臂配置
每个加载臂可独立配置加载类型（顶部加载 / 底部加载）、混合模式、配方关联
支持双舱（Dual bay）和摆动（Swing）功能（仅 MSC-LxD/XL1~XL4 型号支持）
脉冲分配：可根据现场条件分配产品与添加剂的脉冲信号
