KEBA KeControl C1 CP 03x 系列 CPU 模块
时间: 2026-02-12浏览次数：
KEBA KeControl C1 CP 03x 系列 CPU 模块
KEBA KeControl C1 CP 03x 系列 CPU 模块
产品概述
KEBA KeControl C1 CP 031/Z、CP 033/Y、CP 033/Z 是 K2-200 模块系统的中央处理器模块，为工业自动化场景设计，核心优势为采用运算优化的 CPU 类型实现成本降低、搭载行业专用 I/O 板、使用成熟 PC 组件保障可用性与可靠性。模块核心配置为400MHz Motorola PowerPC处理器、128 MB SDRAM内部内存，搭配512 kB电池缓冲 SRAM，运行VXWorks操作系统；固件与应用数据存储于Type 1 Compact Flash存储卡，设LVDS 图形接口可连接 Kemro 系列图形面板，通过7 段诊断显示屏、状态 LED实现启动 / 运行状态显示，配套操作开关可访问对应工作状态。
通用技术参数
通用参数为全系列模块基础配置，仅功耗存在型号差异，核心数值如下表：
表格
参数项 通用值 型号差异化值
额定供电电压 24 V DC（前部供电） -
供电电压范围 19.2 V - 30 V（符合 EN 61131-2） -
最大功耗 - CP 031/Z：125 W；CP 033/Y：125 W；CP 033/Z：153 W
过压等级 II -
防护等级（EN 61131-2） III -
电气隔离 无 -
散热方式 外置可更换单元风扇 -
工作温度 +5 ℃ - +55 ℃ -
存储温度 -40 ℃ - +70 ℃ -
工作湿度 10% - 95%（无凝露） -
振动 / 冲击抗性 符合 EN 61131-2 -
I/O 接口详细配置
模块搭载行业优化 I/O 板，支持数字、模拟、速度、温度等多类型输入输出，不同型号接口数量 / 规格存在核心差异，各类型接口关键参数如下：
1. 数字输入
数量：CP 031/Z/CP 033/Y32 路，CP 033/Z48 路（含 DI/VI0、DI/VI1 2 路速度输入）
类型：Type 1（符合 EN 61131-2），无电气隔离
电压范围："1" 为15 V ≤ UH ≤ 30 V，"0" 为 **-3 V ≤ UL ≤ 5 V**
性能：1 ms最小更新周期，绿色 LED 状态显示
2. 速度输入（DI/VI0、DI/VI1）
频率范围：最小0.5 Hz，最大100 Hz
计数器分辨率：16 Bit
3. 数字输出
数量：CP 031/Z40 路，CP 033/Y/CP 033/Z56 路
额定参数：24 V DC/2 A，无电气隔离，橙色 LED 状态显示
负载特性：每组重合度 50%；24 路可接1 J/0.2Hz 感性负载，其余接100 mJ/0.2Hz 感性负载
保护：支持短路监测、短路诊断、持续耐短路，无过载保护
4. 模拟单端输入
数量：CP 031/Z3 路，CP 033/Y/CP 033/Z4 路（均带 Uref 参考电压）
类型：电压输入，0 - 10 V量程，最大测量信号0 V - +10.3 V，无电气隔离
性能：14 Bit分辨率，逐次逼近转换，1 ms扫描周期，输入阻抗≥1 MΩ，LSB 为0.64 mV
诊断：支持传感器故障检测
5. 模拟差分输入
数量：CP 031/Z2 路，CP 033/Y/CP 033/Z4 路（带 Iref 参考电流）
核心参数：与单端输入一致，额外支持 **±11 V** 共模控制、60 dB共模抑制
6. 模拟电压输出
数量：CP 031/Z5 路，CP 033/Y/CP 033/Z6 路
类型：单端，±10 V输出范围，无电气隔离
性能：12 Bit分辨率，LSB 为5.02 mV，1 ms转换 / 更新周期，最小负载电阻1 kΩ，最大容性负载≤10 nF
精度：差分非线性≤±1 LSB，满量程建立时间≤200 μs

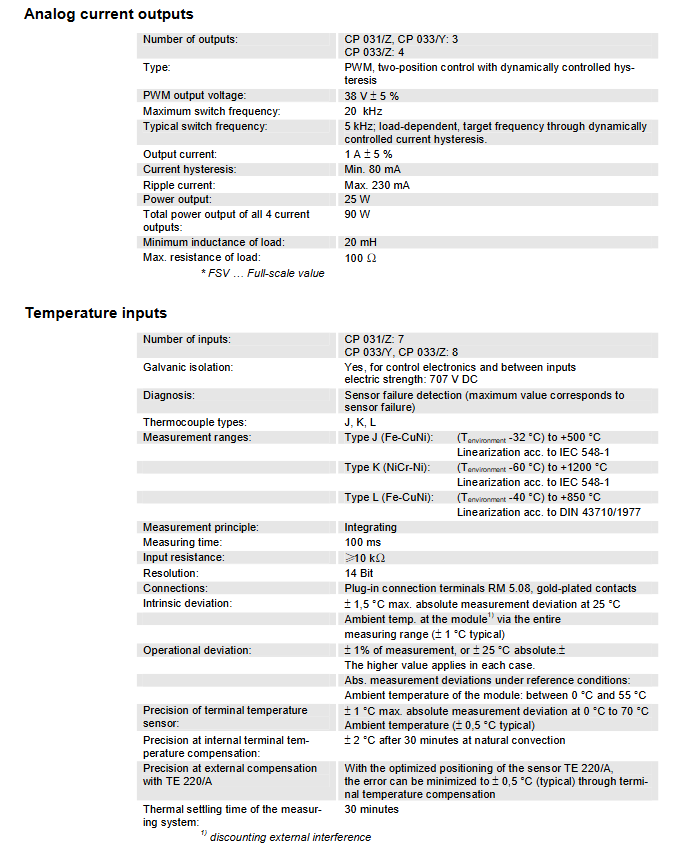

7. 模拟电流输出
数量：CP 031/Z/CP 033/Y3 路，CP 033/Z4 路
类型：PWM 双位控制（动态迟滞），38 V ±5% PWM 输出电压
性能：最大开关频率20 kHz，典型5 kHz（负载相关），输出电流1 A ±5%，最小迟滞80 mA，最大纹波电流230 mA
负载 / 功率：最小负载电感20 mH，最大负载电阻100 Ω；单路功率25 W，4 路总功率90 W
8. 温度输入
数量：CP 031/Z7 路，CP 033/Y/CP 033/Z8 路，带电气隔离（707 V DC）
支持热电偶：J（Fe-CuNi）、K（NiCr-Ni）、L（Fe-CuNi），各类型测量范围不同
性能：14 Bit分辨率，积分测量原理，100 ms测量时间，输入阻抗≥10 kΩ
补偿：支持内置 / 外置温度补偿，外置 TE 220/A 传感器可将误差最小至 ±0.5℃（典型）
精度：25℃下最大绝对偏差1.5 ℃，工作偏差为测量值的 ±1% 或 ±25℃（取较大值）

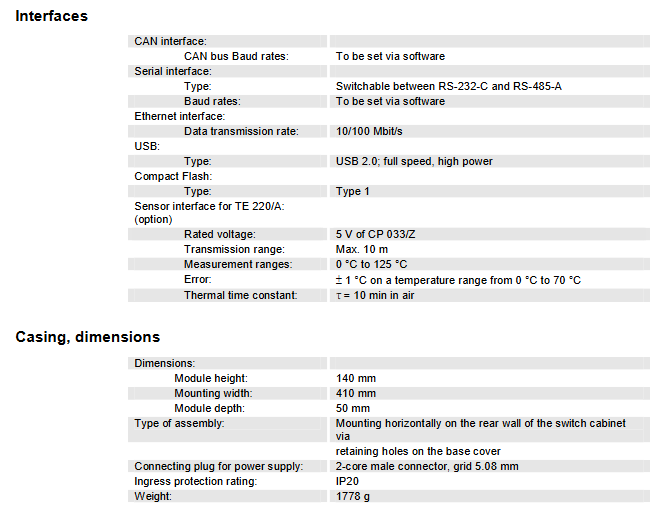

通信接口
模块配备多类型工业通信接口，满足不同场景的通信需求，关键参数如下：
CAN 接口：波特率软件设置，支持 CANopen 规范，可实现 K2-200 模块系统的集群分散与远距离传输
串行接口：可在RS-232-C与RS-485-A间切换，波特率软件设置
Ethernet 接口：数据传输速率10/100 Mbit/s
USB 接口：USB 2.0（全速、高功率）
可选接口：TE 220/A 传感器接口（仅 CP 033/Z，5V 供电，最大传输距离10 m，测量范围 0-125℃）
图形接口：LVDS 接口，专用于连接 Kemro 系列图形面板
机械与安装参数
尺寸：模块高度140 mm，安装宽度410 mm，模块深度50 mm
安装方式：通过底座盖板的固定孔，水平安装在开关柜后壁
连接器：供电为 2 芯公头连接器（栅距5.08 mm）；温度输入为镀金触点的 RM 5.08 插拔式接线端子
防护等级：IP20
重量：1778 g
核心功能特性
诊断功能：全系列 I/O 接口支持传感器故障检测，数字输出支持短路诊断，7 段显示屏实现运行状态可视化
保护功能：数字输出具备持续短路防护、短路监测，供电与接口符合工业标准过压 / 防护等级
兼容性：与 K2-200 模块系统、Kemro 图形面板、TE 220/A 温度传感器无缝兼容
稳定性：采用成熟 PC 组件，配备电池缓冲 SRAM，保障数据与运行稳定性
