KEBA KeConnect C5 系列 I/O 模块
时间: 2026-02-11浏览次数：
KEBA KeConnect C5 系列 I/O 模块
KEBA KeConnect C5 系列 I/O 模块
产品概述
KeConnect C5 系列是 KEBA 面向工业自动化场景推出的模块化 I/O 系统，以 “紧凑型设计 + 高速总线 + 多功能集成” 为核心优势，通过标准化模块组合满足不同场景的信号采集、控制输出与通信需求。模块采用统一的机械尺寸（高 106mm / 深 82.5mm），仅宽度分为 13.8mm（slim 款）和 26.5mm（wide 款），可大幅节省控制柜空间；基于 EtherCAT 总线实现高速数据传输，循环时间低至 62.5µs，配合 Fast Reaction Control 技术，保障控制性能；支持自动地址分配、传感器电源集成、短路 / 过载 / 断线诊断等功能，简化安装调试流程，提升设备可用性。
产品兼容 KEBA 自有 KeControl C5 控制器，也可通过总线耦合器与第三方控制系统连接（提供 ESI 文件），适配注塑机、机器人、压力机、机床等多领域应用，通过 CE（2014/30/EU、2011/65/EU）、UL 61010-1/201、UKCA、KC 等认证，符合全球工业合规要求。
核心技术与通用特性
物理与供电参数
规格项 详细参数
尺寸规格 slim 款：13.8mm（宽）×106mm（高）×82.5mm（深），重量 71g；wide 款：26.5mm（宽）×106mm（高）×82.5mm（深），重量 87-118g
供电方式 模块总线：24V DC + 5V DC；部分模块前端供电（传感器 / 编码器电源）
功耗范围 5V DC：0.4-1.7W；24V DC：0.3-3.5W
环境条件 工作温：0-55℃，存储温：-40-70℃，湿度：10-95%（无冷凝），抗振 / 冲击：符合 EN 61131-2
总线与通信特性
核心总线：EtherCAT，传输速率 100MBit/s，模块总线循环时间 62.5µs
拓扑支持：通过 NM 570/NM 575 交换机模块实现星型拓扑，BL 570/BL 575 耦合器支持分布式部署
地址分配：自动分配为主，部分模块支持 DIP 开关手动配置（如 EtherCAT 地址）
兼容性：支持第三方系统连接（via EtherCAT 主站接口 + ESI 文件）
通用功能
接线便捷：采用 3.81mm 间距端子，Push-in 插头支持 1.5mm² 线端 ferrules，可配置插头编码
状态指示：模块状态 LED、EtherCAT 状态 LED、I/O 信号 LED（输入绿色 / 输出橙色）
诊断能力：短路保护、过载保护、传感器断线检测（部分模块）、端子温度补偿（温度模块）
电源集成：部分模块内置传感器 / 编码器电源接口，无需额外分电布线
核心模块分类与关键参数
数字类模块
模块型号 类型 核心参数 尺寸 / 重量
DI 570 数字输入 19 路 sink 输入，Type 1 型，15-30V（1 态），-3-5V（0 态），2 路周期测量功能 slim/71g
DO 550 数字输出 16 路 source 输出，分 2 组，0.5A@100% simultaneity，短路 / 过载诊断 slim/71g
DO 570 数字输出 16 路 source 输出，分 2 组，2A@50% simultaneity，galvanic 隔离，感性负载快速关断 wide/87g
DM 556 数字混合 8 路 source 输入 + 8 路 sink 输出（0.5A），galvanic 隔离，亚洲版反向接线 slim/70g

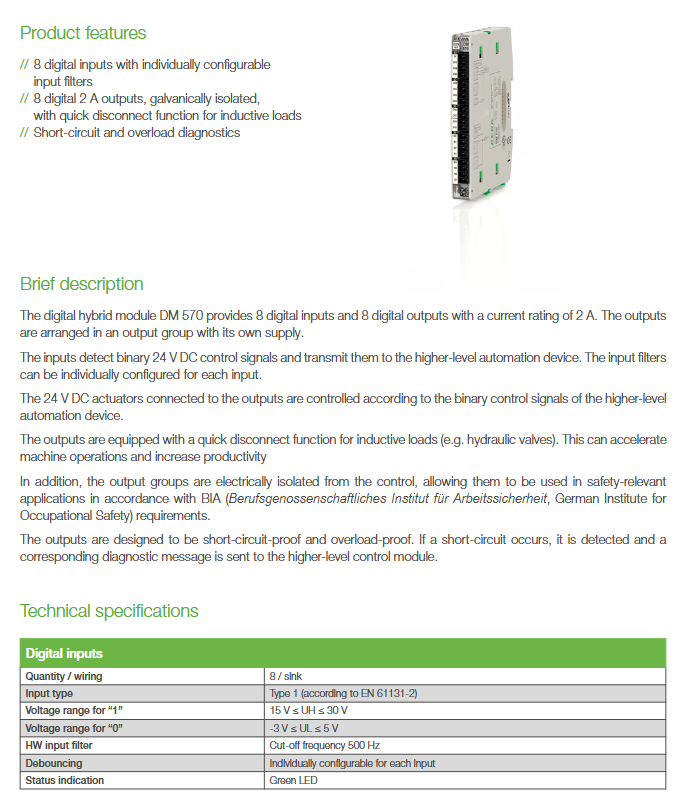

DM 570 数字混合 8 路 sink 输入 + 8 路 source 输出（2A），galvanic 隔离，感性负载快速关断 slim/71g
模拟类模块
模块型号 类型 核心参数 尺寸 / 重量
AI 570/571 模拟输入（电压） 8 路 / 4 路，±10V，16 位分辨率，传感器断线检测，循环时间 125µs wide/87g/slim/71g
AI 575/576 模拟输入（电流） 8 路 / 4 路， configurable（±20mA/0-20mA/4-20mA），16 位分辨率 wide/87g/slim/71g
AO 570/571 模拟输出（电压） 8 路 / 4 路，±10V，12 位分辨率，持续短路保护 slim/71g
AO 576 模拟输出（电流） 4 路， configurable（±10mA/0-20mA/4-20mA），12 位分辨率 slim/71g
AM 570/571/572 模拟混合（电压） 6/4/3 路输入 + 4/2/2 路输出，输入 16 位 / 输出 12 位 wide/87g/slim/71g
AM 575/577 模拟混合（电流） 6/3 路输入 + 4/2 路输出，输入 16 位 / 输出 12 位 wide/87g/slim/71g
温度测量模块
模块型号 测量类型 核心参数 尺寸 / 重量
TI 550 RTD 电阻式 8 路 2 线 / 4 路 3 线，支持 PT100/PT1000 等，测量范围 - 200~+850℃，16 位分辨率 slim/71g
TI 570/571 热电偶式 8 路 / 4 路，支持 J/K/L/N 型，测量范围 - 100~+1000℃，galvanic 隔离 slim/71g
定位模块
模块型号 功能类型 核心参数 尺寸 / 重量
MM 540 增量编码器 2 路编码器输入（5V 差分 / 24V），4 路 latch 输入，2 路 0.3A 输出，max 频率 1MHz slim/71g
MI 550 SSI 编码器 4 路 SSI 接口，数据速率 125k-1MBit/s，32 位分辨率，断线检测 slim/71g
通信模块
模块型号 通信类型 核心参数 尺寸 / 重量
FM 500 CANopen 2 路 CANopen 接口，速率 125k-1MBit/s，屏蔽连接 slim/71g
IM 500 混合通信 1 路 CANopen+1 路串口（RS232/RS422/485） slim/71g
SM 510/520 串口 SM 510（2 路 RS232/422/485）、SM 520（1 路 20mA 电流环） slim/71g
BL 570/575 EtherCAT 耦合器 1 入 1 出 EtherCAT 接口，RJ45/M8 连接器，地址可配置 wide/91g
NM 570/575 EtherCAT 交换机 2 路 EtherCAT 分支，RJ45/M8 连接器，支持星型拓扑 wide/91g
系统与混合模块
模块型号 类型 核心参数 尺寸 / 重量

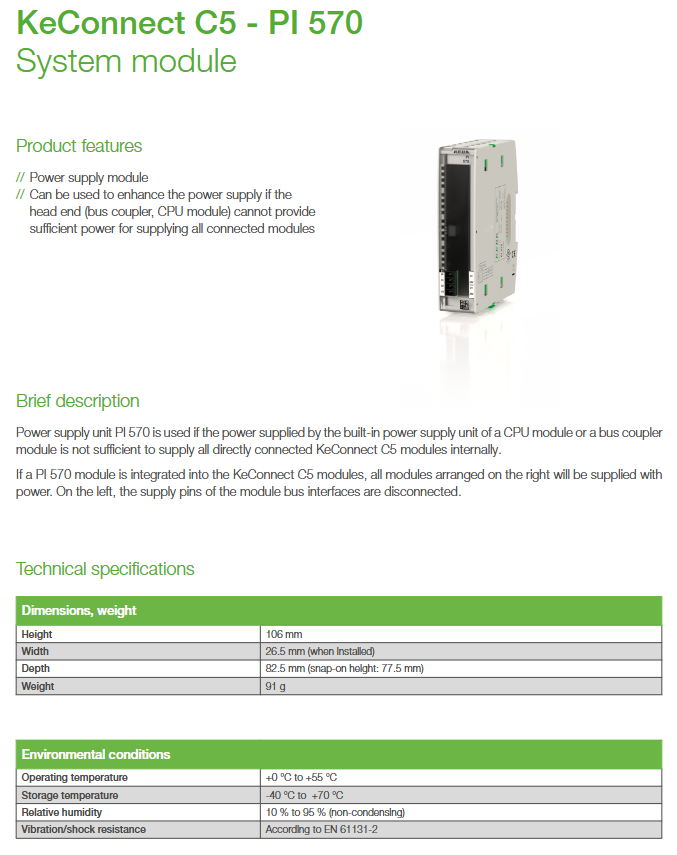

PI 570 电源扩展 24V DC 输入，输出 25W@5V/48W@24V，反向电压保护 wide/91g
IM 581/582 混合模块 IM 581（4 路模拟输入 + 2 路 SSI）、IM 582（6 路模拟输出 + 3 路 SSI） wide/87g
安装与配件支持
安装特性
安装方式：DIN 导轨无工具卡扣安装，快速拆卸
接线方式：Push-in 插头快速接线，支持 1.5mm² 线端 ferrules，部分模块支持插头编码防误插
布局要求：模块间无需额外间隙，slim 款 13.8mm 宽度可密集部署
核心配件
配件类型 规格示例 适配场景
端子插头 BCF3.81 4pos Push In 所有 I/O 模块电源 / 信号接线
Mini I/O 连接器 8pos 180° 插头套件 串口、CAN、SSI、编码器接口
专用电缆 XW 599 系列（1/2/3/5m） 串口 / CAN/SSI/ 编码器连接
EtherCAT 电缆 XW 020 系列（0.5-20m） BL 570/NM 570 模块通信
合规与支持
认证标准：CE（电磁兼容 2014/30/EU、RoHS 2011/65/EU）、UL 61010-1/201、UKCA、KC（韩国 EMC）
技术支持：全球分支机构覆盖（奥地利、中国、德国等），提供模块配置工具、ESI 文件
维护特性：电子铭牌便于识别，支持现场固件更新，丰富诊断功能简化故障排查
