KEBA DI 260/A 数字输入模块
KEBA DI 260/A 数字输入模块
产品概述

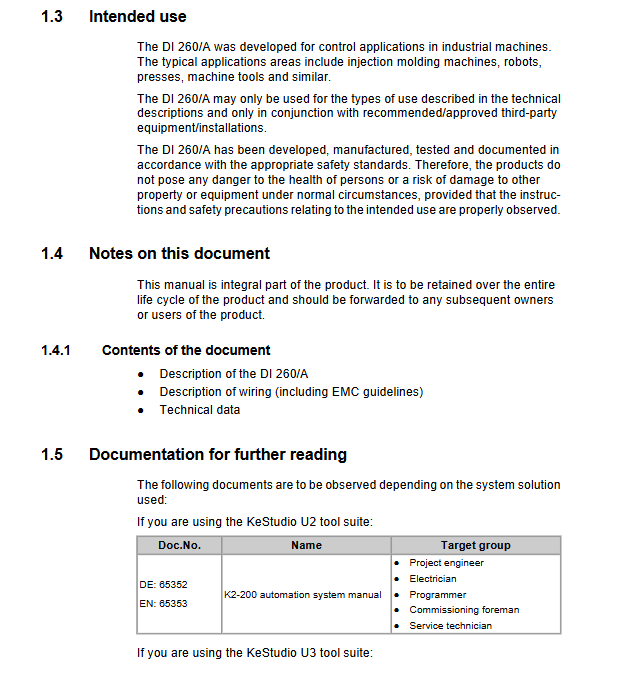

DI 260/A 是 KEBA 专为工业自动化场景设计的数字输入模块，核心用于采集外部数字信号并传输至控制系统，适配注塑机、机器人、压力机、机床等设备。模块定位为工程级组件，仅面向项目工程师、操作员、服务技术人员（需具备 PLC 工作原理、安全规范等相关知识），不直接面向终端用户，终端安全说明需由设备制造商整合至用户手册。
模块遵循 EN 61131-2:2007、UL 508 等标准，通过 EC 电磁兼容（2004/108/EG）与 RoHS（2002/95/EG）指令认证，具备高可靠性与电磁兼容性，需安装在控制柜体中使用，禁止户外或无防护环境部署。

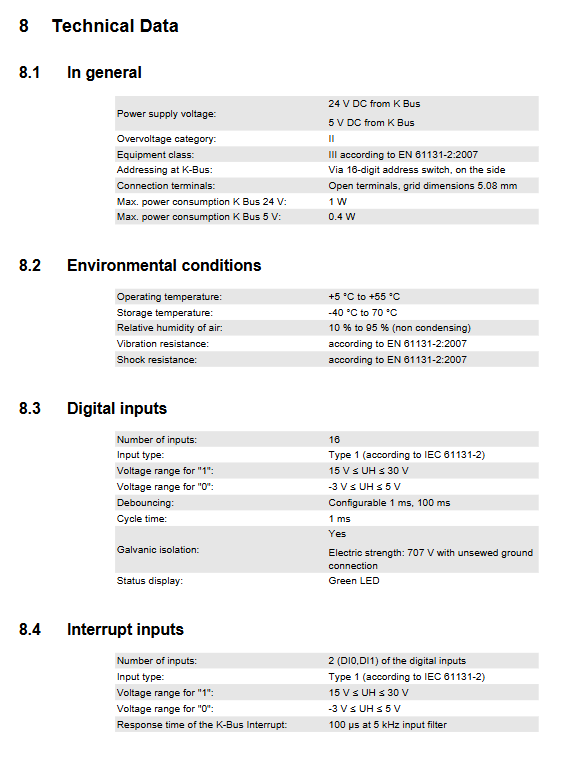

核心技术参数
供电与功耗
参数 规格
供电来源 24V DC（K-Bus）、5V DC（K-Bus）
最大功耗（24V） 1W
最大功耗（5V） 0.4W
过电压类别 II 类
设备等级 III 类（EN 61131-2:2007）
输入性能
输入类型 数量 电压范围 核心特性
数字输入（Type 1） 16 路 “1” 态：15-30V DC；“0” 态：-3-5V DC 共享参考地，galvanic 隔离
中断输入 2 路（DI0/DI1） 同数字输入 响应时间 100µs，5kHz 输入滤波
消抖时间 - - 非中断：1ms（默认）/100ms（可配置）；中断：自动 34µs
循环时间 - - 1ms
电气强度 - - 707V（未接地连接）
环境与物理参数
类别 规格
工作温度 5℃ ~ 55℃
存储温度 -40℃ ~ 70℃
相对湿度 10% ~ 95%（无冷凝）
振动 / 冲击抗性 符合 EN 61131-2:2007
尺寸（高 × 深 × 宽） 120mm × 100mm × 32.5mm（含 K-Bus 插头）
面板宽度 22.5mm
重量 130g
硬件结构与连接
硬件组成
前端布局：16 路数字输入接口（DI0-DI15），左侧对应绿色 LED 状态指示灯，输入为 “1” 态时 LED 点亮；
连接器：采用 5.08mm 栅格标准端子，支持 2-8 极 female 连接器（推荐 Weidmüller 型号，需单独采购），多信号可分组使用大端子（需按制造商降容曲线调整）；
地址开关：位于模块右侧下盖内，16 位调节，用于设置 K-Bus 地址，出厂默认地址 0，同一条线路中同类型模块需设置唯一地址，最多支持 12 个同类型模块级联；
防护设计：K-Bus 插头与地址开关均有盖板防护，末端模块需保持盖板锁定，防止灰尘与静电损坏。
接线规范
电源接线：电源取自 K-Bus，无需额外外接电源，24V DC 回路需配置最大 10A 保险丝，避免模块故障引发火灾；
数字输入接线：16 路输入共享参考地（前端 0V 端子），必须连接 0V 端子才能正常工作，输入信号通过外部 24V 电源驱动，符合 Type 1 型输入规范；
中断输入接线：DI0、DI1 可配置为中断输入，接线方式与普通数字输入一致，需注意避免 10V 以上干扰脉冲触发误中断；
EMC 要求：接线需注重屏蔽与布线规范，详细要求参考系统手册。
配置与操作
地址配置
打开模块右侧下盖，露出地址开关；
按需求调节开关至目标地址（0-15），同线路中同类型模块地址不可重复；
配置完成后关闭盖板，末端模块需锁紧盖板防护。
消抖配置
非中断模式：通过配置工具设置消抖时间为 1ms（默认）或 100ms，用于抑制开关、按键等产生的干扰信号；
中断模式：消抖功能自动启用，固定为 34µs，配置参数无效，确保快速响应外部信号。
工作行为
模块通过 K-Bus 与控制系统通信，循环时间 1ms，确保数字信号实时传输；
输入信号状态通过绿色 LED 直观显示，便于现场调试与故障排查；
中断输入优先级高于普通输入，适用于需快速响应的场景（如紧急停止信号）。
安全与合规
安全要求
电源安全：仅可连接 SELV/PELV 等级电源（EN 61131-2），避免高压风险；
操作安全：禁止带电插拔模块，否则可能损坏模块或导致控制系统信号异常；
电路保护：24V DC 供电回路需配置合适保险丝，最大标称断开电流不超过 10A。
合规与处置
认证合规：符合 EC 电磁兼容指令（2004/108/EG）、RoHS 指令（2002/95/EG），满足 EN 61131-2:2007、UL 508 工业控制设备标准；
环保处置：模块属于电子废弃物，禁止混入家用垃圾丢弃，需按当地电子废弃物回收法规处理，材料可回收利用。
配件与文档
推荐配件
配件类型 极数 颜色 Weidmüller 订货号
Female 连接器 2 极 黑色 BLZF 5.08/2 SN SW - 170769
Female 连接器 4 极 黑色 BLZF 5.08/4 SN SW - 170771
Female 连接器 6 极 黑色 BLZF 5.08/6 SN SW - 170773
Female 连接器 8 极 黑色 BLZF 5.08/8 SN SW - 170775
