MOOG伺服电子产品
MOOG Servo Electronics Products伺服电子产品
产品整体概述
Moog 伺服电子设备是面向电液伺服控制需求的模块化产品体系，核心优势在于模块化组合、多电压兼容、宽温度适应，可通过 Eurocard、Snap Trac、DIN Rail 模块及配套传感器、测试仪，定制化搭建开环 / 闭环控制体系，覆盖从单轴简单控制到多轴复杂协同的全场景需求，广泛应用于工业自动化、液压系统、阀门控制等领域。
核心产品体系详解
（1）产品分类与共性参数
表格
产品类型 安装方式 核心特点 供电规格 适配场景
Eurocard 19 英寸标准机架（6U） 9 槽设计（1 个电源位 + 8 个功能卡位），支持多通道 / 复杂系统 115VAC/230VAC 或外部 DC 3 轴以上复杂控制、多模块协同

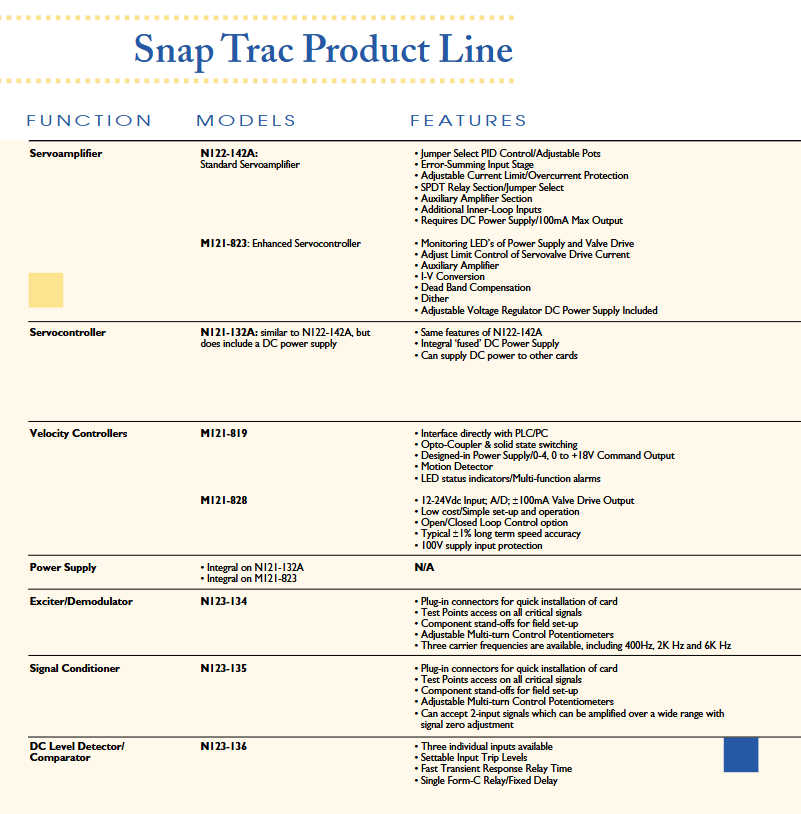

Snap Trac PVC 轨道（Curtiss TR-3 型） 低成本、易安装维护，模块化拼接 115VAC/230VAC 1-2 通道简单控制、低成本项目
DIN Rail 35mm 标准导轨 CE 认证，空间紧凑，快速插拔 24VDC 空间受限的控制柜、小型伺服系统
辅助产品 独立安装 / 便携 传感器（位置 / 压力 / 旋转）、阀门测试仪（5 款） 传感器：DC 供电；测试仪：电池 / 阀门供电 信号采集、阀门调试维护
（2）核心功能模块（按功能分类）
表格
功能类型 代表型号（Eurocard） 代表型号（Snap Trac） 代表型号（DIN Rail） 核心参数 / 特性
伺服放大器 G122-202A1 N122-142A G122-824 输出电流：Eurocard 10-100mA；Snap Trac 100mA max；支持 PID、抖动选择
伺服控制器 N122-001 N121-132A - 支持外环 PID、内环增益调节、电流限制
电源 E128-210 集成于 N121-132A - Eurocard：±15Vdc@1.0A；±24Vdc@1.5A；+5Vdc@3.0A 可选
振荡解调器 NF123-204A1 N123-134 G123-817 振荡频率：100-2500Hz（Eurocard）；400Hz/2KHz/6KHz（Snap Trac）
信号调理器 NF123-211A1 N123-135 G123-816 双通道、支持应变片 / 压力传感器信号放大
I-V 转换器 集成于 G122-202A1 N123-139 - 输入：4-20mA；输出：0-10V/±10V/±5V
斜坡发生器 NF123-203A1 N123-137 - 支持加速 / 减速独立控制、输出平滑调节
（3）辅助产品与工具
传感器：位置传感器（磁致伸缩式：最长 6 英尺；DCDT/LVDT：±0.2-3 英寸）、压力传感器（单端口 / 差分）、转速计（速度反馈）、旋转电位器（340° 量程）/ 旋转变压器（位置反馈）；
阀门测试仪：5 款型号（M040-104/G040-119 等），支持电池供电 / 在线测试，适配 Moog 伺服阀 / 比例阀，具备 LED 指示、信号监测功能，CE 认证。
核心控制模式与配置方案
（1）五大控制模式
表格
控制模式 核心组件 适用场景 关键配置步骤
开环位置控制 伺服放大器、执行器、指令电位器 简单定位，人工监测反馈 调零偏置→设置增益→液压测试
闭环位置控制（2 级阀） 伺服放大器、位置传感器、执行器 精准定位，无需人工干预 调零→设置增益→稳定性测试
闭环位置控制（3 级阀） 伺服放大器 + 振荡解调器、LVDT 传感器 高流量需求的精准定位 内 / 外环增益独立调节→零偏校准
力控制 伺服放大器、信号调理器、压力传感器 / 负载 cell 恒定力输出场景 压力信号标定→力 - 电压换算→增益调节
速度控制（带加速限制） 伺服放大器、转速计、I-V 转换器 恒定速度控制（如输送机、搅拌机） 积分控制设置→速度范围标定→稳定性测试
（2）典型配置示例
双轴 PLC 伺服系统（Snap Trac）：N123-139（I-V 转换）+N123-137（斜坡生成）+N121-132A（伺服控制器）+ 位置传感器 + DC 电平检测器，实现 PLC 指令到双轴协同控制；
复杂多轴系统（Eurocard）：E128-210（电源）+G122-202A1（伺服放大器 × 多块）+NF123-204A1（振荡解调器）+NE123-212-1（DC 电平检测），支持 3 轴以上协同。
关键性能与安装要求
环境与防护：工作温度 - 20°C 至 50°C；户外安装需 NEMA 4 密封机柜；Eurocard/Snap Trac 需安装于具备足够冷却的电气柜；
电气规格：AC 供电模块兼容 50-60Hz；DIN Rail 模块需稳定 24VDC 供电；信号线缆需屏蔽，接地端仅在放大器侧接地；
安全提示：闭环系统启动前需断电泄压；首次上电需逐步调节增益，避免振荡 / 过载；液压管路需符合压力规范，防止组件损坏。
