Reliance Electric 工程驱动系统及 DBU 动态制动单元
时间: 2026-02-05浏览次数：
Reliance Electric 工程驱动系统及 DBU 动态制动单元Reliance Electric 工程驱动系统及 DBU 动态制动单元 是适配工业电机控制的完整解决方案，核心包含 工程驱动系统安装运维规范 与 DBU-50/100/200/400 动态制动单元（37-300kW 功率），系统需遵循 机械安装（空间 / 环境 / 吊装）、电气合规（布线分级 / 接地 / 过流保护） 规范，
Reliance Electric 工程驱动系统及 DBU 动态制动单元
Reliance Electric 工程驱动系统及 DBU 动态制动单元 是适配工业电机控制的完整解决方案，核心包含 工程驱动系统安装运维规范 与 DBU-50/100/200/400 动态制动单元（37-300kW 功率），系统需遵循 机械安装（空间 / 环境 / 吊装）、电气合规（布线分级 / 接地 / 过流保护） 规范，DBU 单元通过 PWM 调节 将直流母线电能转化为热能实现快速制动，支持 415V/460V 线电压切换 与 BUD 诊断功能，需搭配制动电阻使用，整体适用于高惯性 / 主动负载的工业场景，安装运维需严格遵守安全与 EMC 标准。
工程驱动系统整体规范
设备接收与标识
接收检查：到货后需核查包装完好，破损需在承运商单据标注并申请检验。
设备标识：每台设备含唯一序列号（含订单号 / 子订单前缀 / 数量后缀）、生产日期码，铭牌标注电压 / 电流 / 功率等核心参数。
文档要求：配套《Instruction Book》含设备清单、图纸、手册、备件清单，启动后更新修订版。
机械安装要求

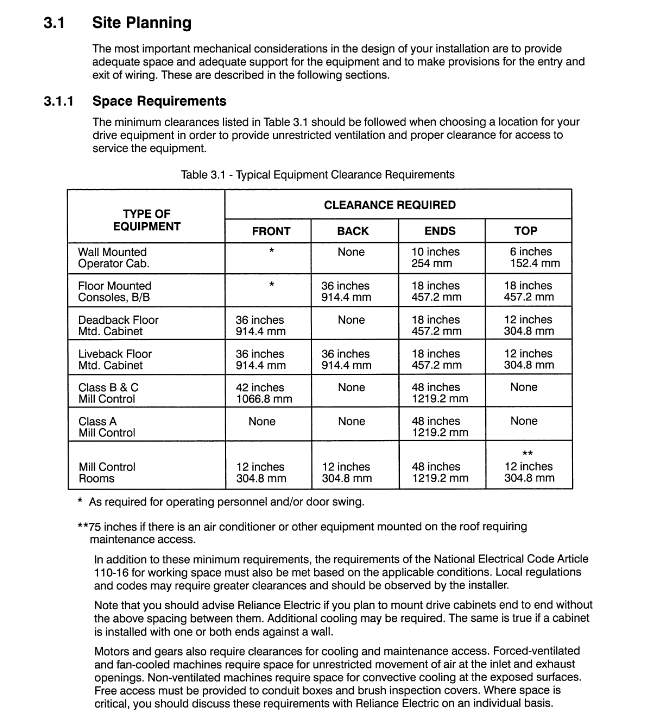

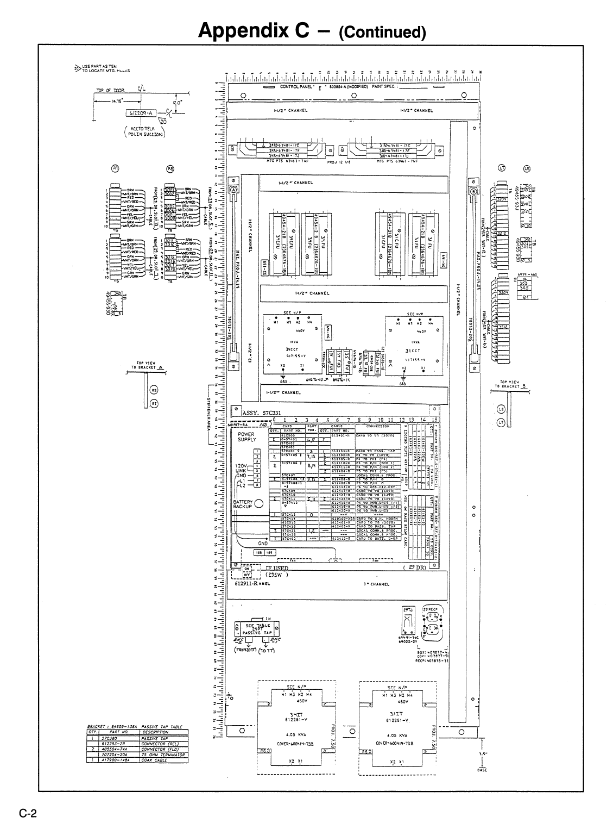

空间与间距（关键数字）：
设备类型 正面间距 顶部间距 端部间距
壁挂操作柜 - 10 英寸（254mm） -
落地控制台 36 英寸（914mm） 18 英寸（457mm） -
Mill Control Class A - 48 英寸（1219mm） -
环境限制：工作温度 0-40℃（40-55℃每℃降容 1.5%），存储温度 - 25-55℃，避免腐蚀、粉尘、振动环境。
吊装规范：使用设备自带吊耳，吊索夹角≥45°，重型设备需用 spreader bars，避免拉扯接线端子。
电气安装合规
布线分级（IEEE 标准）：
Level1（低电平信号）：<50V 模拟信号、4-20mA 信号，需屏蔽电缆，与功率线间距 26 英寸。
Level4（功率电路）：>20A/250V AC/DC，独立导管，与 Level1 间距≥26 英寸。
核心保护：
过流保护：分支电路需匹配熔断器 / 断路器，规格按设备额定电流 115% 配置。
接地要求：设备金属外壳接地，接地导体截面≥16mm² 或相线 50%。
断开装置：距设备 50 英尺内，可见且可锁定。
线缆规范：
光纤电缆：62.5/50 微米双工，最大 750 米，弯曲半径≥10 倍直径。
屏蔽电缆：360° 接地，用于信号与功率线缆隔离。
DBU 动态制动单元详情
核心参数表
| 型号 | 最大制动电流 | 持续制动功率（460V） | 最小电阻（460V） | 重量 |
| DBU-50 | 50A | 9kW | 14.4Ω | 3.1kg |
| DBU-100 | 100A | 18kW | 7.2Ω | 3.1kg |
| DBU-200 | 200A | 36kW | 3.6Ω | 9kg |
| DBU-400 | 400A | 72kW | 1.8Ω | 10kg |
电压切换：通过蓝色跳线选择 415V（启动电压 DC 680V）或 460V（启动电压 DC 750V），默认 460V。
负载限制：10 分钟内允许最大电流运行 2.5 分钟（DBU-400 为 400A×110 秒）。
安装与接线
安装要求：垂直固定在金属面板，上下预留 100mm 散热间隙；DBU-400 需强制通风（158m³/h）。
短路保护：串联 aR 型熔断器（DBU-50 用 50A，DBU-400 用 400A），防止 IGBT 短路故障。
线缆要求：
变频器 - DBU：线长≤1.5m，屏蔽电缆捆绑敷设，减少电感过压（≤200V）。
DBU - 电阻：耐 90℃高温电缆，τ=L/R<20μs，截面匹配（DBU-400 用 95mm²）。
诊断与设计计算
BUD 诊断卡功能：
指示灯：左 LED（DC 母线 > 50V）、右 LED（制动电流 > 0）。
输出信号：开关输出（监测制动状态）、模拟输出（0-20mA 反馈制动功率）。
关键计算公式：
制动功率：
P[kW]= 91200⋅t B J⋅Δn⋅n（J = 转动惯量，n = 制动前转速）。
制动电阻：415V 时
R=439/P，460V 时
R=534/P，需≥最小电阻值。
示例：20 台 2.5kW 电机的辊道，制动时间 1.8s，需 50kW 制动功率，选 DBU-100 与 10Ω 电阻。
服务与运维支持
启动与调试服务
服务范围：设备检查、控制逻辑验证、静态 / 动态参数调整、带载测试。
购买方式：按小时 / 预付费天数 / 固定价格，需提前 1 个月召开启动前会议确认计划。
后续运维支持
故障服务：7×24 小时电话咨询、现场维修、振动分析、电力系统检测。
备件供应：全球库存中心，提供备件清单与推荐库存数量，支持紧急配送。
培训服务：克利夫兰总部课程、区域课程、厂内定制培训，含视频教程与实操指导。
