RELIANCE ELECTRIC INVERTRON DBU态制动单元
时间: 2026-02-05浏览次数：
RELIANCE ELECTRIC INVERTRON DBU态制动单元
RELIANCE ELECTRIC INVERTRON DBU态制动单元
Reliance ELECTRIC INVERTRON DBU 动态制动单元 是适配变频器（如 GV3000、INVERTRON VTI/VCI/VGI 等）的核心组件，通过将直流母线电能转化为热能实现电机快速制动，避免母线过压跳闸，提供 37kW-300kW 功率规格（DBU-50/100/200/400 四款型号），支持 415V/460V 线电压切换，内置 PWM 型调节器（BUC） 与可选诊断卡（BUD），需搭配制动电阻使用，安装需遵循 EMC 规范 与散热要求，广泛应用于高惯性负载（离心机）、主动负载（起重机）等工业场景。
产品概述
核心定位与作用
产品定义：动态制动单元（DBU）是变频器配套组件，用于电机快速制动时消耗直流母线多余电能，避免母线过压跳闸（如 GV3000 的 HU 故障）。
工作原理：通过 IGBT 开关将直流母线电能导入制动电阻，转化为热能散发，支持电机在 2 象限以上制动（常规变频器仅支持 2 象限电动运行）。
型号分类：4 款核心型号，按功率分级，DBU-400 默认内置诊断卡（BUD），其他型号可选 DBU-DIS 套件加装。
关键型号参数表| 型号 | 最大制动电流（Imax） | 持续制动功率（460V） | 短时制动功率（460V） | 最小制动电阻（460V） | 重量 |
| DBU-50 | 50A | 9kW | 37.5kW | 14.4Ω | 3.1kg |
| DBU-100 | 100A | 18kW | 75kW | 7.2Ω | 3.1kg |
| DBU-200 | 200A | 36kW | 150kW | 3.6Ω | 9kg |
| DBU-400 | 400A | 72kW | 300kW | 1.8Ω | 10kg |
备注：415V 线电压下，最小电阻与短时功率略低（如 DBU-50：12.8Ω、34kW）。
安装规范
安装要求
安装方式：垂直固定在金属面板，冷却 fins 朝上，上下预留 100mm 散热间隙。
环境限制：工作温度 0-40℃，40-55℃时额定电流每℃降容 1.5%；存储温度 - 25-55℃，运输温度 - 25-70℃（最长 24 小时）。
强制通风：DBU-400 需强制通风，风量 158m³/h，气流方向从下到上。
保护与接线
短路保护：变频器与 DBU 间需串联 aR 型熔断器，规格如下表：
| 型号 | 无跳闸指示熔断器 | 带跳闸指示熔断器 | 熔断器座型号 |
| DBU-50 | 50A（553.15.00） | 63A（553.44.00） | 22×58（511.27.13） |
| DBU-100 | 100A（553.18.00） | 100A（553.44.02） | 22×58（511.27.13） |
| DBU-200 | 200A（553.44.05） | 200A（553.44.05） | 27×60（512.32.02） |
| DBU-400 | 400A（553.32.15） | 400A（553.32.15） | DIN 80（511.24.00） |
电阻保护：制动电阻需加装热开关，与 DBU 热开关串联，防止电阻过载烧毁。
接线规范：
变频器 - DBU：线长≤1.5m，屏蔽电缆捆绑敷设，减少电感；多变频器共母线时，DBU 需靠近最大电容组。
DBU - 电阻：使用耐 90℃以上高温电缆，线长需满足 τ=L/R<20μs，电缆截面随型号匹配（DBU-400 需 95mm²）。
接地：PE 端子可靠接地，屏蔽层 360° 接地，接地电阻满足 EMC 要求。
功能与诊断
核心功能
电压切换：通过蓝色跳线选择 415V/460V 线电压，对应制动启动电压 DC 680V/750V，默认 460V。
调节方式：采用 PWM 型调节器（BUC），开关频率 1kHz，通过脉冲宽度控制制动电流。
负载限制：10 分钟内允许最大制动电流运行 2.5 分钟（DBU-400 为 400A 运行 110 秒），避免 IGBT 热过载。
诊断卡（BUD）功能
状态指示：
左 LED：DC 母线电压 > 50V 时点亮，指示母线带电。
右 LED：制动电流 > 0 时点亮，指示制动中。
开关输出（S1-2）：24V/20mA 晶体管开关，母线 > 50V 且无制动时闭合，制动中或母线 < 50V 时断开，用于监测制动状态。
模拟输出（A5-6）：0-20mA 信号反馈制动功率，0% 对应 0mA（无制动），100% 对应 20mA（最大制动功率），需外部 24V 供电。
设计计算
制动功率计算
公式：
P[kW]= 91200⋅t B J⋅Δn⋅n
参数说明：J（系统转动惯量，kg・m²）、n（制动前转速，min⁻¹）、Δn（转速变化量，min⁻¹）、t_B（制动时间，s）。
示例：20 台 2.5kW 电机的辊道，制动时间 1.8s，总功率 50kW，需选 DBU-100（75kW）。
制动电阻计算
415V 线电压：R[Ω]= P[kW]439
460V 线电压：R[Ω]= P[kW]534
要求：电阻值≥最小电阻（避免电流超标），时间常数 τ=L/R<20μs（防止 IGBT 过压）。
EMC 合规要求
安装合规
法拉第笼：所有驱动组件（变频器、RFI 滤波器、DBU、电阻）需安装在金属柜体或独立金属外壳，通风孔直径≤6mm。
接地：设备间 PE 线连续连接，接地母线与柜体良好导电，屏蔽电缆通过 EMC 测试电缆格兰头接地。

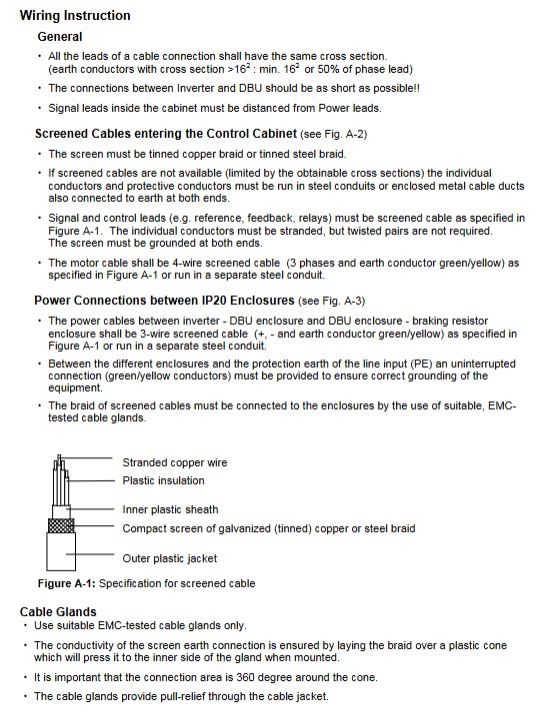

布线合规
功率线与信号线分离敷设，信号线缆用屏蔽线，电机电缆用 4 芯屏蔽线（3 相 + PE）。
外部布线需穿金属导管或用屏蔽电缆，屏蔽层两端接地。
