Reliance 57C413B/57C423 公共内存模块
时间: 2026-02-05浏览次数：
Reliance 57C413B/57C423 公共内存模块
Reliance 57C413B/57C423 公共内存模块
Reliance 57C413B/57C423 公共内存模块 是适配 DCS 5000/AutoMax 机架的核心存储模块，核心功能包括 多处理器总线仲裁（最多支持 4 个处理器）、共享数据存储（57C413B 为 128KB，57C423 为 256KB）、系统看门狗监控 及 掉电数据保护（锂电池 + 超级电容，最长 2000 天数据 retention），需安装在机架 0 号槽位（启用总线仲裁）或 其他偶数槽位（仅作数据存储），支持 volatile / 非易失性变量配置，适用于多处理器协同的工业控制场景，安装与更换需严格遵循防静电、断电操作等安全规范。
模块核心定位与功能
核心定位
适配场景：DCS 5000/AutoMax 机架，专为多处理器协同设计，是多处理器机架的必需模块。
核心价值：解放处理器内存（存储共享配置数据）、解决多处理器总线冲突、保障数据掉电不丢失。
核心功能
总线仲裁：多处理器同时访问总线时，按槽位优先级分配总线使用权，最多支持 4 个处理器（槽位 1-4）。
共享存储：存储 COMMON 变量（物理 I/O 定义、多任务共享数据），57C413B 为 128KB，57C423 在 0 槽位为 256KB、其他槽位为 128KB。
看门狗监控：仅 0 槽位启用，检测处理器故障，故障时触发中断并显示错误码 4.0-4.6。
掉电保护：锂电池（3.6V、2.0Ah）+ 超级电容组合，锂电池最长 2000 天数据 retention，超级电容充电 8 分钟后可维持 400 分钟数据。
关键技术参数
参数项 57C413B 57C423 备注
存储容量 128KB（64K 寄存器） 256KB（128K 寄存器，0 槽位）/128KB（其他槽位） 按逻辑地址空间分配
数据 retention 锂电池≥600 天，超级电容≥400 分钟 同 57C413B 超级电容充电 8 分钟达 90% 容量
总线仲裁 支持最多 4 个处理器 同 57C413B 仅 0 槽位启用
工作温度 0-60℃ 同 57C413B 存储温度 - 40-85℃
电源消耗 +5V DC，1050mA 同 57C413B 最大功耗 5.3W
电池型号 57C385 锂电池（3.6V，2.0Ah） 同 57C413B 不可充电、不可拆解
模块尺寸 11.75×1.25×7.375 英寸 同 57C413B 标准机架适配
安装与更换规范
安装要求
槽位限制：
0 号槽位：启用总线仲裁 + 共享存储，57C413B 需右侧 1 个槽位为空 / 装处理器，57C423 需右侧 3 个槽位为空 / 装处理器。
其他偶数槽位（2/4/6 等）：仅作数据存储，右侧 1 个槽位必须为空。
安全规范：安装前断电，避免触摸背部连接器，未使用时存于防静电袋。

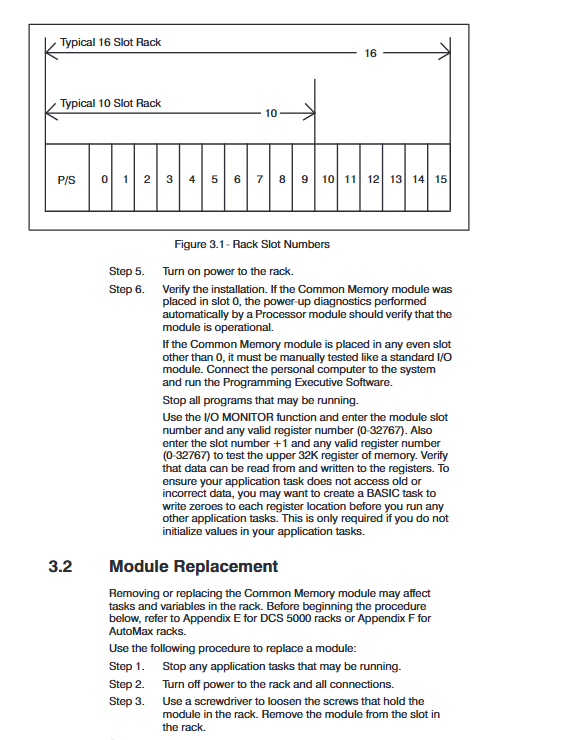

安装流程
断电并断开所有机架连接。
取出模块，移除电池上的保护胶带（激活电池），确保电池 “+” 极与支架 “+” 极对齐。
将模块插入目标槽位，用螺丝刀固定。
上电，0 槽位通过处理器自检验证，其他槽位用 I/O MONITOR 测试读写功能。
更换与电池更换
模块更换：停所有任务→断电→拆卸旧模块→新模块激活电池→安装→上电→重新加载配置与任务。
电池更换：上电 8 分钟（超级电容充电）→停任务→断电→拆卸模块→更换 57C413B 锂电池→重新安装→上电验证（BAT.OK 灯亮）。

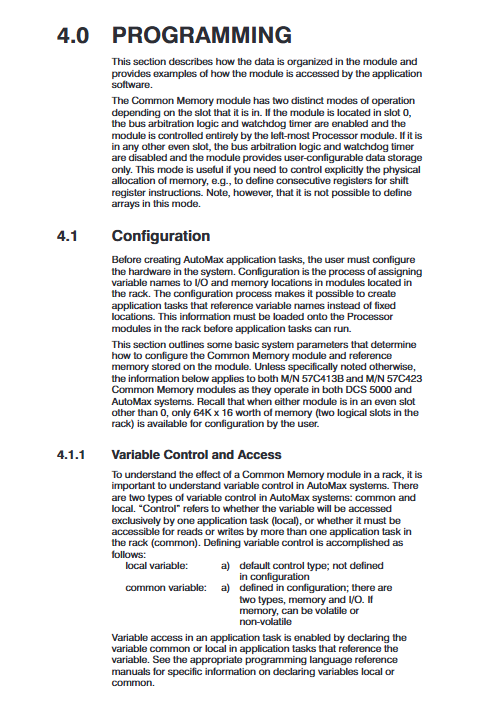

编程与配置
变量存储规则
存储对象：仅 COMMON 变量（多任务共享），本地变量仍存储在处理器模块。
变量类型：
volatile 变量（MEMDEF）：掉电后清零，支持整数、布尔、字符串等类型。
非易失性变量（NVMEMDEF）：掉电后保留数据，需依赖电池 / 超级电容。
配置方式
软件版本 配置工具 / 语句 核心操作
AutoMax V3.0+ Rack Configurator 图形化配置变量名称、类型、存储位置
AutoMax V2.1 及更早 配置任务（BASIC 语句） MEMDEF（volatile）、NVMEMDEF（非易失性）、IODEF（指定地址）
访问限制
0 槽位：变量地址由系统自动分配，仅通过变量名访问。
其他偶数槽位：需指定槽位 + 寄存器 + 位地址，支持变量名或地址访问。
数组限制：非 0 槽位存储时，不可定义数组。
故障排查
指示灯故障
BAT.OK 灯灭：电池未激活、极性反、电池故障、电源故障，需检查电池状态并更换。
SYSTEM WATCHDOG 灯灭（0 槽位）：模块故障、未通过自检、总线时钟缺失，需更换模块或排查处理器。
数据错误（输出异常）
排查步骤：① 验证模块槽位是否符合要求；② 确认变量均声明为 COMMON；③ 用 I/O MONITOR 测试读写；④ 替换模块 / 处理器排查硬件故障。
总线错误（处理器显示 31/51-58 码）
排查步骤：① 验证模块槽位与地址有效性；② 检查 IOREAD/IOWRITE 语句地址；③ 用 I/O MONITOR 测试模块访问；④ 替换模块 / 处理器 / 背板排查硬件。
