Rockwell Automation AutoMax™分布式电源系统
时间: 2026-02-05浏览次数：
Rockwell Automation AutoMax™分布式电源系统
Rockwell Automation AutoMax™分布式电源系统
AutoMax 分布式控制系统及编程软件 V3.5 是 Rockwell Automation 推出的工业自动化解决方案，核心包含分布式电源系统（DPS） 与AutoMax Programming Executive V3.5 编程软件，支持多类型 AC/DC 驱动器（如 SA500/SA3000/SD3000 等），通过UDC 模块 + PMI 接口的硬件架构、光纤通信（10Mbit/s）实现分布式控制，编程软件支持 BASIC/Control Block/Ladder Logic 三种语言，具备离线配置、在线监控、多重安全机制（密钥开关 + 密码 + 访问级别），适配工业电机调速、流程控制等场景，需严格遵循电气安全规范与操作流程。
系统整体架构
核心定位与组件
系统定位：工业级分布式控制系统，整合硬件驱动与软件编程，实现多设备协同控制
核心组件：分为硬件（DPS 分布式电源系统）与软件（AutoMax Programming Executive V3.5）两部分，硬件负责动力转换与信号传输，软件负责配置、编程与监控
兼容特性：支持与 AutoMate、Shark 等系列模块混合使用，可升级现有第三方驱动器
硬件核心参数| 硬件模块 | 关键规格 | 核心功能 |
| UDC 模块 | 10 台 / 机架，双端口内存，光纤接口 ×2 | 驱动控制、PMI 通信、双任务独立运行（Drive A/B） |

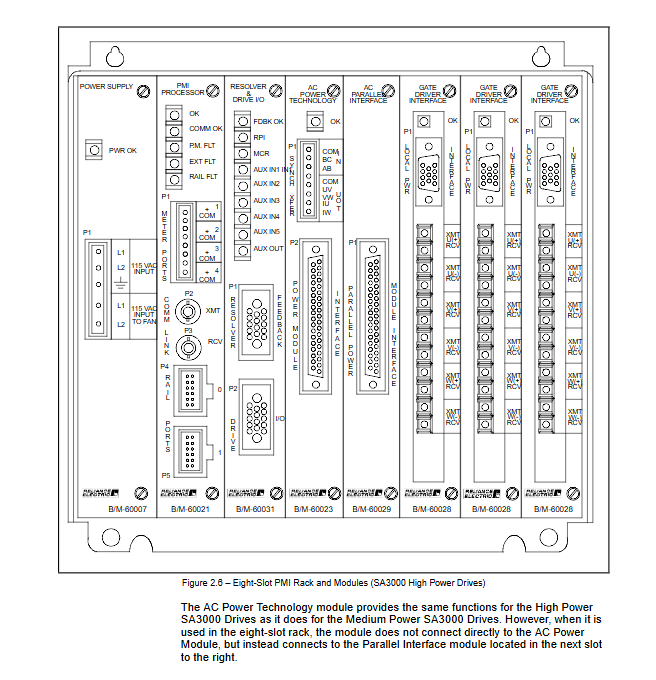

| PMI 接口 | 4 槽（中功率）/8 槽（大功率）机架 | 信号处理、I/O 扩展、与 UDC 光纤通信 |
| 驱动器 | DC：SD3000（3-1000HP）、SF3000（1000-5000HP）；AC：SA500（14-48A）、SA3000（70-1457A）；中压：1500-5500HP | 电机调速、动力输出、故障自诊断 |
| 通信链路 | 光纤：10Mbit/s，最大 750m；RS-232；PC Link 模块 | 抗 EMI 干扰、远距离传输、多设备同步 |
分布式电源系统（DPS）
硬件架构层级
控制层：AutoMax 处理器 + UDC 模块，负责指令下发与状态反馈
接口层：PMI 模块，实现 UDC 与驱动器的信号转换（Resolver 反馈、I/O 扩展）
动力层：各类 AC/DC 驱动器，提供电机运行动力，支持 N+1 冗余并联
通信层：光纤链路（Manchester 编码），避免电磁干扰，保障数据传输稳定
驱动器分类与特性| 驱动器类型 | 功率范围 | 核心配置 | 适用场景 |
| DC（SD3000/SF3000） | 3-5000HP | 4 槽 PMI 机架、SCR 整流、再生 / 非再生模式 | 直流电机调速、重载启动 |
| AC（SA500） | 14-48A（对应功率 1-15HP） | 内置 PMI、IGBT 逆变、DC 总线供电 | 小型风机、泵类设备 |
| AC（SA3000） | 70-1457A（对应功率 30-600HP） | 4/8 槽 PMI 机架、矢量控制、并联扩展 | 工业生产线、大型风机 |
| 中压（1567 PowerMax） | 1500-5500HP | 液冷整流 / 逆变、8 槽 PMI 机架、3 电平拓扑 | 中压电机驱动、重型工业 |
关键硬件功能
光纤通信：UDC 与 PMI 间 10Mbit/s 传输，支持 750m 远距离部署，抗 EMI 干扰
冗余设计：驱动器支持 N+1 并联，UDC 模块双任务独立运行，提升系统可靠性
自诊断：PMI 实时监控电压、温度、I/O 状态，故障时触发 LED 报警与继电器动作
编程软件 V3.5 核心功能
离线配置功能
系统配置：创建系统 / 分区 / 机架层级结构，支持导入 ASD/V2 版本配置文件
硬件配置：添加 UDC/PMI/ 驱动器模块，配置驱动器参数（电机铭牌、转矩提升等）
变量配置：映射 I/O 变量、公共内存变量、网络变量，支持本地 / 网络名称链接
任务开发：创建 BASIC/Control Block/Ladder Logic 任务，支持编译、交叉引用生成
在线操作功能
连接管理：支持串口（9600-19200bps）、PC Link 模块、网络连接，可设置 AUTO-RUN
任务控制：单任务 / 全任务启停、加载 / 删除，支持远程复位与故障清除
监控调试：实时查看变量 / I/O 状态、强制变量（最多 16 个）、在线编辑梯形图序列
故障处理：错误日志存储 10 条，支持故障码查询、手动 / 自动复位
编程与任务特性
语言支持：
BASIC：通用编程、数值处理，支持数组与字符串操作
Control Block：控制回路编程（PID、积分器等），UDC 任务专用
Ladder Logic：顺序逻辑编程，图形化编辑，支持计数器 / 定时器
任务限制：每机架最多 32 个任务，UDC 模块最多 2 个任务（Drive A/B）
编译验证：语法检查、对象文件生成、错误日志输出，支持调试优化
安全机制与规范
三重安全保障
密钥开关：PROTECT（仅监控）、SETUP（监控 + 调优）、PROGRAM（全权限）
密码保护：默认密码 "AUTOMAX"，支持修改，超时 2 分钟失效
访问级别：None（仅监控）→Data（修改变量）→Task（任务控制）→Rack（全控制），最多 4 用户同时访问
电气与操作安全
电气安全：防触电、电弧闪光防护，断电后需等待 5 分钟电容放电
机械安全：旋转部件防护、零速警示、电机转向验证
操作规范：参数锁定、紧急停机配置、任务 Critical 标记（仅 STOP-ALL 可停止）
应用场景与兼容性
典型应用
工业生产：生产线电机调速、风机 / 泵类控制、机床辅助驱动
移动场景：船舶、房车、离网太阳能系统
特殊场景：中压电机驱动（1567 PowerMax）、重型工业流程控制
兼容性说明
硬件兼容：支持 AutoMax 6010/7010 处理器、UDC 模块（57552/57652）、各类第三方 I/O 模块
软件兼容：向下兼容 V2 版本配置文件，支持 ASD V8 系统导入，可与 Windows 3.1+、MS-DOS 5.0 + 适配
