REXROTH BTV04.2 微型控制面板
时间: 2026-02-04浏览次数：
REXROTH BTV04.2 微型控制面板
REXROTH BTV04.2微型控制面板
REXROTH BTV04.2 微型控制面板是一款适用于工业设备操作与控制的人机交互产品，具备128×64 像素图形 LCD 显示屏和38 键操作面板（含 7 个可自定义按键），支持RS232/RS485 双通信接口，配备10 路 24V 输入 / 11 路 24V 输出，防护等级IP65（正面），工作电压24VDC（18~30VDC），适用于自动化、包装、机床等场景，可与 MTC200、Ecodrive3 等多款控制器适配，需通过 Dolfi 软件完成首次固件加载。
产品概述
核心定位：BTV04.2 是博世力士乐推出的工业级微型控制面板，用于工业设备的操作控制、参数设置与运行状态显示，通过双串行接口与控制器通信，适配多品牌工业控制系统。
核心优势
操作便捷：38 键精简布局，7 个可自定义按键支持场景化标注，符合工业操作习惯。
适配广泛：兼容 MTC200、ISP200、Ecodrive3 等多款控制器，支持 RS232/RS485 双通信模式。
防护可靠：正面 IP65 防护，适应工业粉尘、轻微溅水环境，外壳采用铝合金前面板，坚固耐用。
扩展灵活：自带 10 路 24V 输入和 11 路 24V 输出，可直接连接外部传感器或执行器。
适用场景：自动化与搬运设备、包装与食品加工机械、机床设备等，禁止用于人员运输设备、医疗设备、核工业等场景。
关键技术参数
（1）基础参数汇总
类别 具体指标
供电规格 24VDC（18~30VDC），最大电流消耗 400mA
显示系统 128×64 像素 LCD、黑白图形显示、LED 背光、可视区域 68×37mm
操作按键 38 键聚酯薄膜键盘，7 个可自定义按键（带插入条标注）
通信接口 RS232（COM2）、RS485（COM1，无隔离，支持总线连接）
IO 接口 输入：10 路 24V（最小输入电流 7mA）；输出：11 路 24V（典型输出电流 200mA）
环境参数 工作温度 5~45℃、存储温度 - 20~60℃、温度梯度≤10K/h（工作）/15K/h（存储）
物理尺寸 不含框架：203×143×45mm；含框架：203×143×50mm
（2）硬件配置
核心处理器：68000 系列微控制器
存储容量：1MB 闪存（存储固件与应用）、512KB RAM（运行缓存）
结构材质：前面板为铝合金，外壳为工程塑料，颜色 RAL7035（浅灰色）
连接与适配

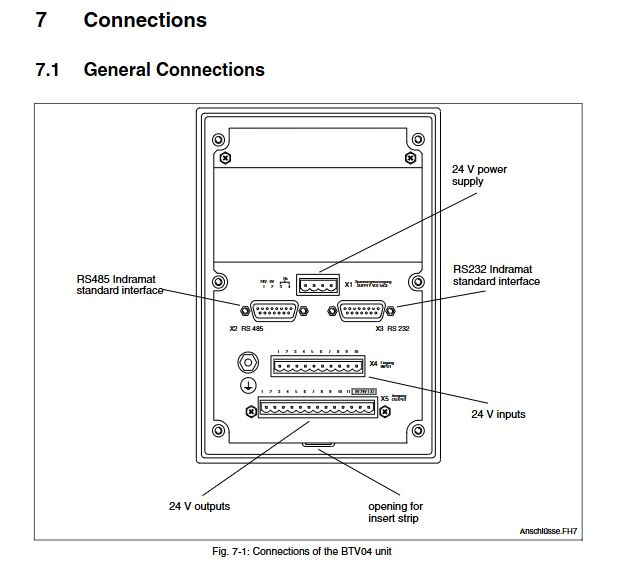

通信接口详情
RS485 接口（COM1）：符合 Indramat 标准，支持总线拓扑，单总线最多连接 2 台 BTV04，需使用带终端电阻的 INS0619/K01 连接器。
RS232 接口（COM2）：用于与 PC 连接，仅支持点对点通信，主要用于固件下载与调试。
典型适配控制器
| 控制器类型 | 连接方式 | 专用电缆 |
| MTC200-P/MTA200-P | RS485 连接 X40/X41 接口 | IKB0018/19 |
| MTC200-R/ISP200-R | RS485 连接 X16 或 X40/X41 接口 | IKB0017/18/19 |
| CLC-D | RS485 连接 X27/X28 接口 | IKB0017/24 |
| Ecodrive3/ELC | RS485 连接 X2 接口 | IKB0017/19 |
| PPC-R | RS485 连接 X10/X16 接口 | IKB0017 |
专用电缆规格
| 电缆型号 | 通信类型 | 最大长度 | 两端连接器 | 用途 |
| IKB0012 | RS232 | 10m | 一端 INS0439/L01、一端 INS0588/L01 | PC 与 BTV04 调试连接 |
| IKB0017 | RS485 | 400m | 两端 INS0619/K01 | 控制器与 BTV04 连接 |
| IKB0018 | RS485 | 400m | 一端 INS0619/K01、一端 INS0526/L01 | 特定控制器适配 |
| IKB0019 | RS485 | 400m | 一端 INS0619/K01、一端连接套 | 总线扩展或终端连接 |
调试与操作流程
首次调试准备
硬件：BTV04 主机、24V 电源、IKB0012 连接电缆、PC（安装 Windows3.11/95/98/NT）。
软件：Dolfi 下载工具（SWD-DOL*PC-INB-01VRS-MS-C1,44）、BTV04 应用固件。
调试步骤
用 IKB0012 电缆连接 BTV04 的 RS232 接口（X3）与 PC 的 COM 口。
给 BTV04 供电（24VDC），上电后显示 IndramatLogo。
启动 PC 端 Dolfi 软件，选择 COM 口、波特率 9600bps、接收地址 03。
点击 “Serial-Connect” 建立连接，选择 “Backup” 备份原有固件（如需）。
选择 “Serial-Send” 加载新固件，进度条显示传输状态，完成后提示 “Programming successful”。
点击 “Serial-Disconnect” 断开连接，BTV04 自动重启并运行新固件。
启动与维护模式
正常启动：上电后检测固件完整性→熄灭 LED→启动应用程序。
维护模式：上电后未启动应用前，按下 F1 键→显示引导程序与固件版本→可进行固件更新或故障排查。
订货与配件说明
型号编码规则（示例：BTV04.2GN-FW）
| 编码字段 | 含义 | 可选值 / 说明 |
| 1-3 | 产品系列 | BTV（微型控制面板） |
| 4-5 | 产品版本 | 04（主版本） |
| 6 | 设计版本 | 2（次版本） |
| 7 | 显示类型 | G（图形显示，128×64 像素） |
| 8 | 键盘类型 | N（标准键盘） |
| 9-10 | 固件标识 | FW（需单独订购固件） |
核心配件清单
| 配件名称 | 型号 / 订货号 | 用途 |
| RS232 调试电缆 | IKB0012（MN:281715）| PC 与 BTV04 通信、固件下载 |
| RS485 连接电缆 | IKB0017（MN:282872）| BTV04 与控制器 RS485 连接 |
| RS485 终端连接器 | INS0619/K01（MN:279583）| 总线终端匹配、含切换开关 |
| 下载工具软件 | SWD-DOL*PC-INB-01 | 固件加载、备份与更新 |
