REXROTH MKD 系列防爆同步电机
时间: 2026-02-04浏览次数：
REXROTH MKD 系列防爆同步电机
REXROTH MKD 系列防爆同步电机
REXROTH MKD 系列防爆同步电机是符合ATEX 标准的 II 类 3 区（气体 / 粉尘环境）防爆电机，型号涵盖MKD025、MKD041、MKD071、MKD090，持续扭矩0.4～12 Nm，最高转速5000～9000 min⁻¹，防护等级IP65，绝缘等级F 级，标配旋转变压器编码器，可选多圈绝对值编码器、抱闸等配置，适配DIAX04、ECODRIVE等专用控制器，适用于机床、印刷、包装等工业场景，安装、操作及维护需严格遵循防爆及安全规范。
产品概述
产品定位：博世力士乐 MKD 系列是专为潜在爆炸性环境设计的同步伺服电机，符合ATEX 指令 94/9/EG，归类为 II 类 3 区（GD），防护类型为 EEx nA（非火花型），最高表面温度155°C，适用于气体或粉尘偶尔出现的工业场景。
核心优势
防爆安全：满足 EN 50021 标准，避免运行中产生火花或过高温度引发爆炸。
配置灵活：支持编码器类型、抱闸、输出轴形式等多种可选配置。
适配广泛：兼容力士乐专用控制器，覆盖低中高功率需求。
稳定可靠：轴承额定寿命30000h，抗振抗冲击性能符合 DIN EN 60068 标准。
适用场景：机床、印刷与纸张处理设备、包装与食品加工设备、自动化及搬运系统等，禁止用于煤矿井下、人员运输设备、医疗设备等场景。
核心技术参数
（1）关键性能参数汇总
型号 机座长度 持续扭矩（60K） 最高转速 电机重量 抱闸扭矩

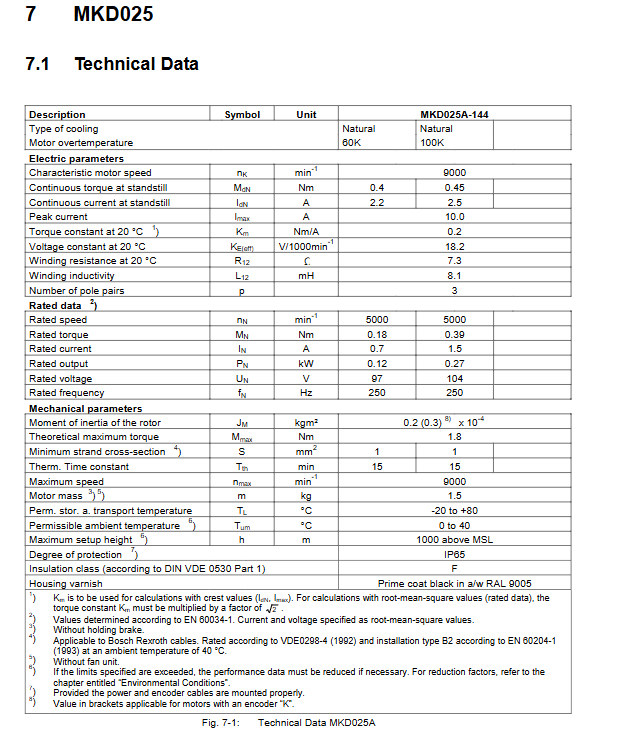

MKD025A A 0.4 Nm 9000 min⁻¹ 1.5 kg -
MKD025B B 0.9 Nm 9000 min⁻¹ 2.0 kg 1.0 Nm
MKD041B B 2.7 Nm 7500 min⁻¹ 4.4 kg 2.2 Nm
MKD071B B 8.0 Nm 6000 min⁻¹ 8.8 kg 5.0/10 Nm

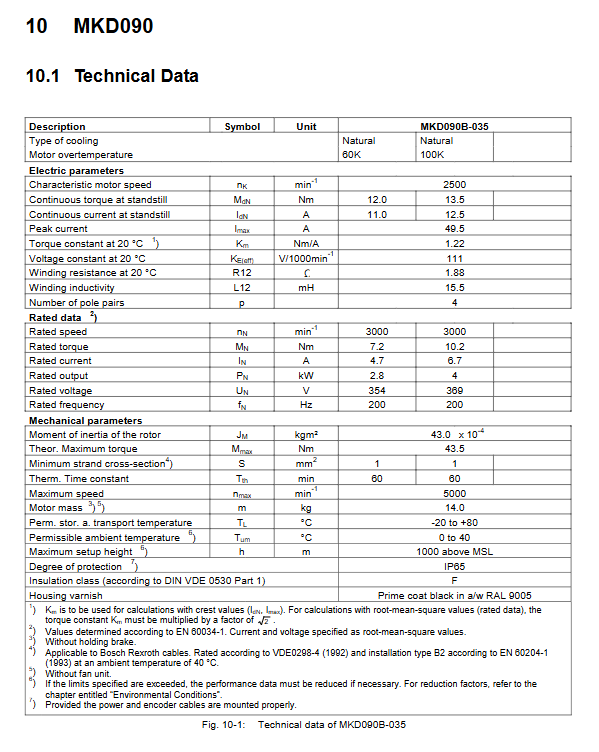

MKD090B B 12.0 Nm 5000 min⁻¹ 14.0 kg 11.0 Nm
（2）分类参数详情
电气参数：额定供电 24VDC（±10%），持续电流 2.2~17.2A，峰值电流 10.0~79.0A；扭矩常数 0.2~2.01 Nm/A，电压常数 18.2~174.9 V/1000min⁻¹。
机械参数：转动惯量 0.2×10⁻⁴~43.0×10⁻⁴ kgm²；允许径向负载随型号变化（如 MKD025 最大 500N），轴向负载为径向负载的 0.34~0.59 倍。
环境与防爆参数：存储温度 - 20~+80°C，工作环境温度 0~40°C；海拔最高 1000m；适配气体（G）和粉尘（D）类防爆环境，温度组别 T155°C。
结构与可选配置
核心结构
电机本体：机座采用 RAL 9005 黑色涂层，B5 安装形式（法兰安装），输出轴符合 DIN 748 标准。
编码器：标配旋转变压器（相对式，精度 ±8 角分），可选多圈绝对值编码器（4096 圈，电池备份，寿命约 10 年）。
抱闸（可选）：24VDC 电释放式，断电夹紧，连接时间 3~26ms，断开时间 4~43ms，适配垂直轴防坠落需求。
可选配置
输出轴：光轴（带中心螺纹孔）、带键槽轴（符合 DIN 6885）。
配件：GTS/GTP/GTM 系列行星齿轮箱（IP65 防护、终身润滑）、专用电源 / 编码器电缆、连接器（6 针 + PE、4 针）。
选型规则（订货代码）
订货代码共 10 项核心编码，关键字段说明如下：
编码字段 含义 可选值示例
1-3 产品系列 MKD
4-6 机座号 025/041/071/090
7 机座长度 A/B（长度 B 扭矩更高）
8-10 绕组代码 024/035/058/061 等
13 编码器类型 G（旋转变压器）/K（绝对值）
14 输出轴形式 G（光轴）/P（带键槽）
15 抱闸 0（无）/1/2/3（不同扭矩）
18 防爆类型 S（II 类 3 区防爆）
安装与操作规范
安装要求
安装形式：仅支持 B5 法兰安装（IM B5/V1/V3 姿态），垂直安装（IM V3）需防止液体侵入。
运输与存储：必须水平放置，避免冲击；存储环境干燥无尘，保留轴端保护套。
固定力矩：不同型号对应不同安装螺钉扭矩（如 MKD025 用 M4 螺钉，扭矩 3.1 Nm）。
接线与接地
电缆要求：需使用耐温≥80°C 的专用电缆，截面≥1.0mm²；电源电缆与编码器电缆分开布线。
接地规范：电机需双重接地 —— 电缆内接地线 + 法兰单独接地线（截面≥4mm²），符合 EN 50021 标准。
禁忌：禁止在爆炸性环境中带电插拔连接器；禁止使用非防爆配件（如普通鼓风机）。
安全操作
启动前检查：手动转动转子无卡滞、抱闸功能正常、接线紧固。
紧急停机：需配备独立急停回路，切断电机供电以快速制动。
维护禁忌：禁止拆卸防爆相关部件，禁止修改绕组或密封结构。
维护与故障处理
日常维护
清洁：定期清理散热片灰尘，避免影响散热。
抱闸维护：每 48 小时激活一次抱闸（100min⁻¹ 转速，1 圈），防止锈膜产生；首次使用前需磨合（5 圈）。
电缆检查：定期检查电缆护套完整性，破损需立即更换。
电池更换：绝对值编码器电池需在设备带载、控制电压接通时更换，避免绝对位置丢失；更换部件型号需匹配（如 MKD025 对应零件号 296044）。
常见禁忌
禁止超载运行：否则会导致电机温度超标，破坏防爆性能。
禁止随意调整：零点校准、扭矩参数等需由专业人员操作，出厂预设不可擅自修改。
禁止混用控制器：仅允许搭配力士乐 DIAX04、ECODRIVE 等专用控制器。
