REXRTOH IndraDrive HMV01 系列供电单元
时间: 2026-02-03浏览次数：
REXRTOH IndraDrive HMV01 系列供电单元
REXRTOH IndraDrive HMV01 系列供电单元
博世力士乐IndraDrive HMV01 系列供电单元（含 HMV01.1E 和 HMV01.1R 两个子系列）的官方操作手册，核心围绕安全规范、额定参数与尺寸、接线安装、服务支持展开，明确产品适配工业环境（符合 IEC 60204-1/NFPA 79 标准），额定输入电压 3×380-480V AC、输出电压 DC 435-750V、最大输出电流 276A，强调操作需由专业人员执行，需遵守30 分钟电容放电、接地导体截面积≥1.5mm² 等安全要求，为设备安装、接线及运维提供全面技术指导。
核心技术参数
（一）HMV01.1E 系列关键参数
参数类别 单位 HMV01.1E-W0030 HMV01.1E-W0075 HMV01.1E-W0120
额定输入电流 A 51.0 125.0 204.0
输出电压 V DC 435-680 435-680 435-680
输出电流 A 69.0 173.0 276.0
控制电压功耗 W 25 30 55
连续功耗 W 150.00 340.00 500.00
设备宽度 mm 150 250 350
设备重量 kg 13.50 22.00 32.00
支路保护熔断器 A 80 150 250
推荐导线规格（AWG） - 6 1 4/0
（二）HMV01.1R 系列关键参数
参数类别 单位 HMV01.1R-W0018 HMV01.1R-W0045 HMV01.1R-W0065 HMV01.1R-W0120
额定输入电流 A 26.0 65.0 94.0 181.0
输出电压 V DC 750 750 750 750
输出电流 A 24.0 60.0 87.0 160.0
控制电压功耗 W 31 41 108 224
连续功耗 W 290.00 680.00 800.00 2000.00
设备宽度 mm 175 250 350 350
设备重量 kg 13.50 20.00 31.00 34.50
支路保护熔断器 A 40 80 110 225
推荐导线规格（AWG） - 10 6 3 3/0
（三）通用参数
供电条件：3×AC 380-480V，频率 50-60Hz（±2Hz），仅适用于 solidly grounded wye 电源。
控制电压：DC 24V±5%，短路电流额定值 42000A rms。
环境参数：额定工作温度 40℃，降容工作温度 55℃；存储温度未明确，相对湿度 20-90%（无凝露）；污染等级 2。
物理通用尺寸：高度 440mm，深度 262mm；顶部最小安装间距 300mm，底部 130mm，水平间距 0mm。
安全规范要点
（一）电气安全
高压防护：设备存在＞50V 危险电压，断电后需等待30 分钟让电容放电，测量确认无电压后方可操作。
接地要求：接地导体需永久可靠连接，泄漏电流＞3.5mA，最小截面积需符合下表：
外部导体截面积（mm²） 单根接地导体最小截面积（mm²） 两根接地导体最小截面积（mm²）
1.5 10 2×1.5
2.5 - 2×2.5
4 - 2×4
6 - 2×6
10 10 -
16 16 -
25 25 -
接线安全：禁止通电时插拔连接器或触摸电气接点；需使用 UL 认证的 J 级 600V AC 熔断器作为支路保护。
（二）电池安全
禁止加热、拆解、充电或投入明火，否则可能导致爆炸、泄漏或灼伤。
更换电池时需使用指定型号，避免损坏设备电气部件；废旧电池需单独回收，遵守国家环保法规。
（三）操作安全
仅允许受过培训的专业人员安装、操作和维修，需熟悉安全规程及设备功能。
禁止私自改装设备结构或 decompile 软件组件；仅可使用博世力士乐认可的配件和备件。
设备需安装在控制柜等外部壳体中，防止异物侵入、进水及直接接触。
安装与接线规范
（一）安装要求
安装方式：固定于控制柜安装面，需预留散热空间（顶部 300mm、底部 130mm），避免遮挡进风口和出风口。
配件适配：可搭配可选主电源电抗器（HNL）和电源滤波器（HNF），提升电磁兼容性。

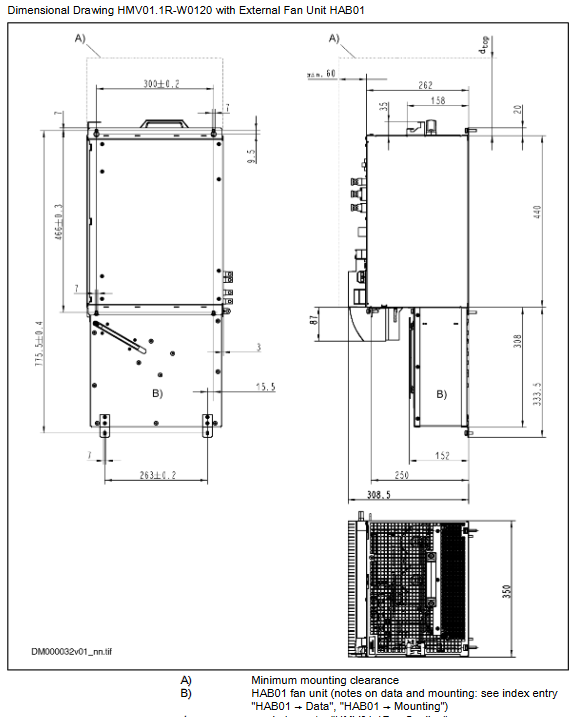

特殊型号：HMV01.1R-W0120 需配套外部风扇单元 HAB01，需遵循对应安装尺寸要求。

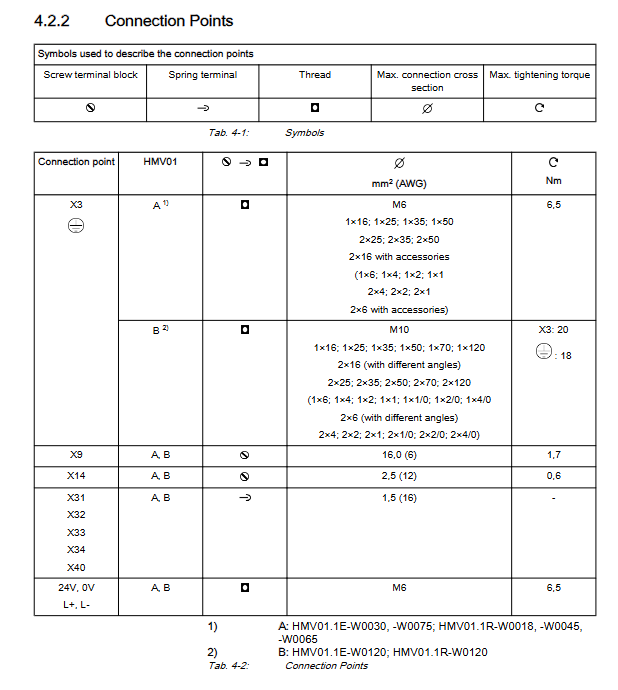

（二）核心接口与接线
关键接口定义：
X3：主电源连接（L1/L2/L3），支持最大导线截面积 120mm²，拧紧扭矩 20Nm（M10 螺纹）。
X2：RS232 接口，用于通讯连接。
X31：模块总线接口；X32：24V 接口电源与信号输入。
X33：内置主接触器反馈触点（ON/OFF 状态）；X40：外部主接触器信号输入。
接线流程：先连接接地导体，再接入主电源和控制电压，最后连接信号接口；接线需符合 NFPA 79 和 UL 508A 标准，使用铜导线（PVC 绝缘，导体温度 90℃）。
