REXRTOH SE 200 电动工具控制器及配套LTH 功率单元
时间: 2026-02-03浏览次数：
REXRTOH SE 200 电动工具控制器及配套LTH 功率单元
REXRTOH SE 200 电动工具控制器及配套LTH 功率单元
博世力士乐SE 200 电动工具控制器及配套LTH 功率单元的官方技术手册，核心围绕安全规范、技术参数、安装接线、操作使用及运维服务展开，明确 LTH 功率单元支持220-240V/100-110V 双电压规格、输出频率 0-500Hz、最大输出电流 12A，适配 EC 37/EC 48 型电机，详细规定了 8 个核心接口（X1-X13）的接线定义、操作面板功能（含 LED 指示灯、参数设置）、IO 计数统计及故障处理流程，为电动工具系统的安装调试、日常操作及维修提供全面技术指导。
基础信息
核心产品组合
SE 200 控制器：电动工具系统核心控制单元，负责程序选择、作业控制及状态反馈。
LTH 功率单元：频率转换器，为 EC 电机提供可变功率 / 频率的旋转磁场，分 230V（订货号 0 608 750 056）和 110V（订货号 0 608 750 064）两种规格。
文档类型与用途：官方技术手册，涵盖安全操作、安装接线、功能设置、故障处理等，适用于工业装配场景的电动拧紧 / 松开作业系统。
适配设备与配件
适配电机：EC 37、EC 48 型 EC 电机（如 ECH12-MG、ECH37-MG 等，订货号详见附录）。
核心配件：电流控制板 ST1、编程模块 PM-1、专用连接线缆（直型 1.6-10m / 螺旋型 6.3-10m）。
核心技术参数
参数类别 具体参数 LTH 230V LTH 110V 备注
供电参数 额定电压 220-240V AC 100-110V AC 50/60Hz±10%
最大输入电流 10A 20A -
功率消耗 400VA 400VA -
输出参数 输出电压范围 0-230V 0-230V -
额定输出电流 2A 2A -
最大输出电流 12A 12A -
输出频率范围 0-500Hz 0-500Hz 适配电机调速
物理规格 尺寸（长 × 宽 × 高） 310×160×310mm 310×160×310mm -
重量 13.4kg 13.4kg 含安装附件
环境参数 工作温度 0-50℃ 0-50℃ -
存储温度 -20-70℃ -20-70℃ -
相对湿度 20-90%（无凝露） 20-90%（无凝露） -
防护与电磁兼容 防护等级 IP 42 IP 42 防固体异物 + 防溅水
EMC 等级 IEC 801 等级 4 IEC 801 等级 4 抗电磁干扰
数据存储 电池规格 2 节 1/2 AA 3.6V 锂电池 2 节 1/2 AA 3.6V 锂电池 数据保存 8 年
安全规范要点
电气安全
断电后需确认无电压方可操作，避免高压触电风险。
电机严禁连接 PE 线，依赖 LTH 功率单元的隔离变压器实现电气隔离（符合 VDE 0551 标准）。
保险丝（6.3A 慢熔型）仅允许专业人员更换，禁止私自改装电路。
操作安全
仅允许经过培训的合格人员操作，需熟悉安全规程及设备功能。
粉尘严重或高湿环境下，需将 LTH 单元安装在 IP 54 防护等级的控制柜内。
禁止在 IEC 插座连接非专用设备（如咖啡机、烤面包机等）。
设备防护
安装时需预留≥40mm 通风间距，避免散热不良导致过热。
运输与存储需避免剧烈震动、凝露及粉尘污染。
安装与接线规范
（一）安装要求
安装方式：通过背部悬挂耳进行悬挂式安装，无需紧邻电动工具。
线缆限制：LTH 功率单元与电机间的线缆最长不超过 50m，需使用原厂专用线缆。
环境适配：常规环境直接安装，恶劣环境需配套 IP 54 控制柜。

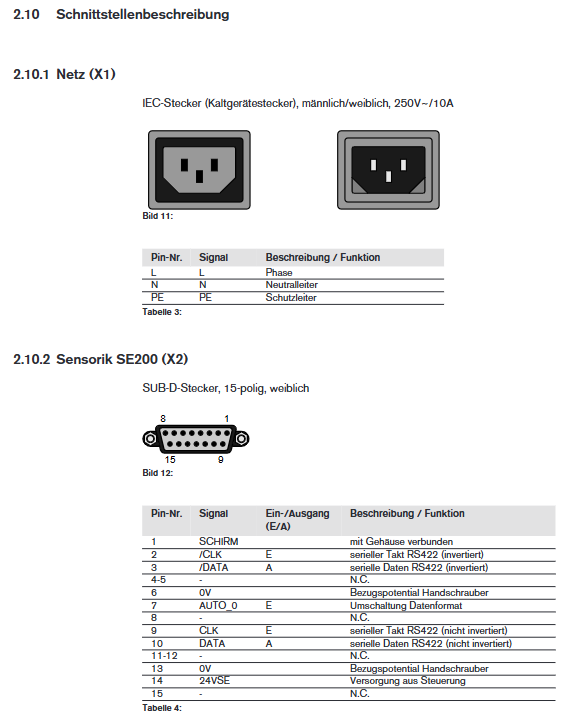

（二）核心接口定义（关键接口汇总）
接口标识 类型 引脚数 核心功能 关键引脚说明
X1（Netz） IEC 插座 3（L/N/PE） 电源输入 L = 相线，N = 中性线，PE = 接地线
X3（Handschrauber） 圆形插头 19+PE 电机连接 U/V/W = 电机相线，TM1 = 电机温度传感器
X2（Sensorik SE200） SUB-D 插座 15 传感器信号 CLK/DATA=RS422 串行信号，24VSE = 控制电源
X7（Betriebsmittelsteuerung） SUB-D 插座 37 物料控制 SSR = 拧紧启动，SLL = 松开启动，IO/NIO = 作业成败信号
X8（Kommandoleitung） SUB-D 插头 25 指令线路 ST1-ST3 = 转速档位，FG = 释放信号，IM1/IM2 = 扭矩测量
X13（Benutzerschnittstelle） SUB-D 插头 15 用户接口 SIO=IO 计数输出，SF = 系统故障，TA = 测试复位
（三）接线流程
连接接口线缆并用螺丝固定，确保接触可靠。
插入电机的 Amphenol 插头并旋紧锁定环。
连接电源线缆（IEC 插头），并用线夹固定。
通过底部电源开关开机，设备自动执行硬件自检。
操作与功能说明

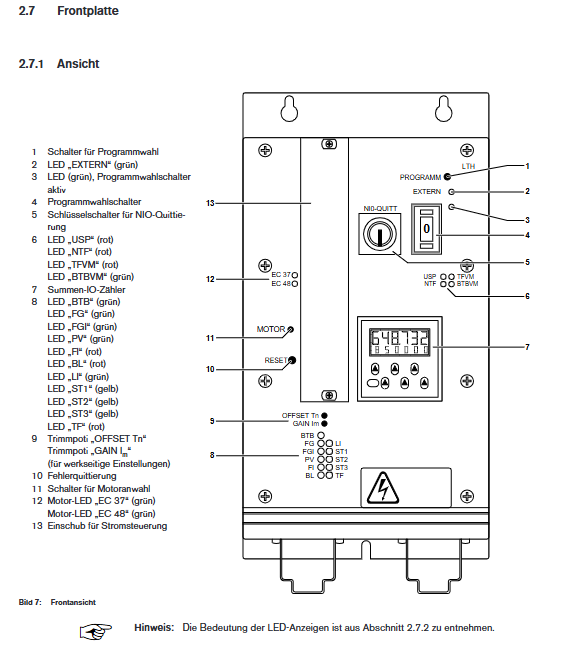

（一）面板操作核心组件
电机选择开关：切换 EC 37/EC 48 电机类型，对应 LED 指示灯亮起确认。
程序选择模式：
内部模式：通过面板按键选择 0-15 档程序（偶数 = 拧紧 P0，奇数 = 拧紧 P1，15 = 松开 SLL）。
外部模式：通过 X13 接口用十六进制代码选择程序，“EXTERN” LED 亮起。
IO 计数统计器：
功能：记录合格作业次数（0-999999），支持累加 / 递减模式。
操作：红色 SET 键复位，6 个按键设置预设值，低电量显示 “Lo-bat”。
故障处理：通过 “RESET” 键复位故障，电源模块故障需重启设备。
（二）核心功能参数
参数名称 可选设置 默认值 功能说明
Count（计数模式） Add（累加）/Sub（递减） Add 累加：从 0 计数至预设值；递减：从预设值计数至 0
Loop（循环模式） On/Off Off On = 达到预设值后延时复位循环；Off = 持续计数不循环
Relay（继电器类型） NO（常开）/NC（常闭） NO 计数达标时的继电器输出类型
Delay（循环延时） 100/200/300/400/500ms - Loop=On 时，SIO 信号持续时间
dp（小数点） 无 / 1 位 / 2 位 无 计数显示的小数点位数设置
（三）作业流程
选择电机类型（EC 37/EC 48）及程序模式（内部 / 外部）。
设置 IO 计数器预设值及工作参数（累加 / 递减、循环等）。
通过 X7 接口或电机启动键触发作业（拧紧 / 松开）。
作业完成后，IO/NIO 信号反馈成败，计数器自动更新。
故障时对应 LED 亮起，复位后可重新作业。
故障诊断
（一）常见故障与 LED 指示
LED 标识 颜色 故障类型 处理方式
USP 红色 中间电路过压 检查电源电压，复位设备
NTF 红色 电源模块故障 重启设备，无效则返厂维修
TF/TFVM 红色 温度故障（单元 / 电机） 冷却后重启，检查散热与温度传感器
FI 红色 电流故障（短路） 检查电机线缆，排除短路点
BL 红色 电机堵转 检查负载，排除机械卡滞
配件订货信息（核心配件）
配件类别 产品名称 订货号 备注
功率单元 LTH 230V 0 608 750 056 -
LTH 110V 0 608 750 064 -
控制器 SE 200 电动工具控制 0 608 830 123 -
电机 ECH37-MG 0 608 841 009 EC 37 型
ECH48-MG 0 608 841 010 EC 48 型
线缆 直型线缆（4.0m） 0 608 750 067 电机连接
螺旋线缆（6.3m） 0 608 750 070 电机连接
控制模块 电流控制板 ST1 0 608 750 054 可选配件
编程模块 PM-1 0 608 750 055 可选配件
