Rexroth EcoDrive 03 系列驱动器控制器
时间: 2026-02-03浏览次数：
Rexroth EcoDrive 03 系列驱动器控制器
Rexroth EcoDrive 03 驱动控制器 DKC 系列：技术深度解析与应用实战指南
在现代工业自动化的精密控制领域，驱动控制器作为连接电源与执行机构的核心枢纽，其性能与可靠性直接决定了整个生产系统的效率与安全性。博世力士乐推出的 Rexroth EcoDrive 03 系列驱动控制器，凭借其卓越的控制性能和高度的灵活性，成为了众多高端制造设备的首选。本文将基于详尽的技术文档，对 DKC.3-040、DKC.3-100 及 DKC**.3-200 型号的驱动控制器进行全面剖析，涵盖从产品识别、技术规格、安全合规到安装接线及维护保养的各个关键环节，旨在为工程师和技术人员提供一份独一无二的专业操作指南。
引言：高性能驱动控制器的工业标杆
Rexroth EcoDrive 03 系列驱动控制器（DKC系列）是专为复杂的运动控制任务设计的智能设备。该系列涵盖了 DKC03.3-040（16A）、DKC03.3-100（40A）和 DKC03.3-200（200A）等多种型号，能够满足从轻载精密定位到重载主轴驱动的广泛需求。这些设备不仅符合严格的 UL 508 C 和 CSA C22.2 No. 14-05 标准，还具备强大的电磁兼容性（EMC）设计，适用于各类工业环境。本文将深入探讨如何正确识别、安装、接线及维护这些高精度设备，确保其在一个安全、合规的环境中发挥最大效能。
产品识别与核心技术规格
1. 型号代码解读
正确识别设备型号是选型和维护的第一步。EcoDrive 03 的型号编码遵循特定的逻辑。以“DKC 03.3 - 040 - 7 - FW”为例：
DKC：代表 Drive Controller（驱动控制器）。
03.3：代表系列版本，其中 03 指代 EcoDrive 03 系列。
040：代表类型电流。代码对应具体的额定电流，如 040 对应 16A，100 对应 40A，200 对应 200A。
7：代表电压类别。
FW：代表 Firmware（固件）。需要注意的是，指定驱动功能的固件模块通常需要单独订购，且在交付时并未预设驱动地址，需要通过物理开关进行设置。
2. 铭牌信息
每台设备都附带详细的类型铭牌，包含条形码、序列号、硬件索引、生产周次、部件编号及设备类型。对于 DKC 型号，铭牌还会特别标注具体的参数信息，这是设备追溯和售后支持的关键依据。

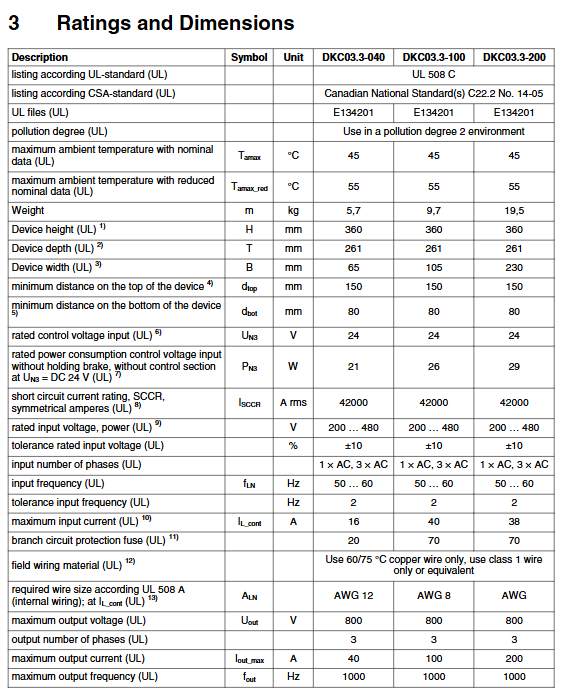

3. 核心技术参数与 UL/CSA 额定值
了解技术规格是系统集成的基础。该系列驱动控制器的设计充分考虑了北美及国际标准：
电源与环境：设备适用于污染等级 2 的环境。在标称数据下，最高环境温度为 45°C；若降低额定数据使用，最高可耐受 55°C。
电气参数：
输入电压：200 … 480 V AC，容差 ±10%，支持单相或三相输入（1 × AC, 3 × AC）。
输入频率：50 … 60 Hz。
最大输出电压：高达 800 V。
最大输出电流：根据型号不同，分别为 40A (040型)、100A (100型) 和 200A (200型)。
控制电压：额定 24 V DC。
短路电流额定值 (SCCR)：所有型号的对称安培数 SCCR 均为 42,000 A rms，这表明其具备强大的抗短路能力，适用于能够输送不超过此值的 600V AC 或更低电压的电路。
物理尺寸与散热：
重量：从 5.7 kg (040型) 到 19.5 kg (200型) 不等。
安装间距：为了保证散热，设备顶部必须保留至少 150mm 的距离，底部至少保留 80mm 的空间。
功耗：在连续输出电流下，功耗分别为 180W (040型)、420W (100型) 和 960W (200型)，这为控制柜的散热设计提供了重要依据。
安全合规与操作规范
安全是工业自动化系统的生命线。EcoDrive 03 的操作必须严格遵循文档中的安全指令。
1. 电气安全与接触防护
驱动控制器内部存在高电压部件，对生命安全构成严重威胁。操作人员必须：
接地要求：由于泄漏电流大于 3.5 mA，设备接地导体必须不可拆卸且永久连接。接地导线铜芯截面积不得小于 10 mm²，且必须从主电源连接处一直连接到所有电机。
断电操作：在接触任何高于 50V 的部件前，必须切断主电源并采取防止重新合闸的措施。至关重要的是，断电后必须等待至少 30 分钟，让电容器充分放电，并测量电压确认低于 50V 后方可操作。
禁止使用 RCCB：剩余电流动作断路器（RCD）不能用于该电气驱动系统，必须通过过流保护装置等其他方式防止间接接触。
2. 机械安全与危险运动
错误的接线、参数输入或传感器故障可能导致电机产生不可控的危险运动。为了防范此类风险：
外部监控：不能仅依赖驱动器内部的监控功能。用户必须根据具体的安装条件进行危害和故障分析，并集成经过验证的高级监控设备。
防护措施：必须通过安全围栏、防护罩、光幕等物理手段隔离危险区域。急停开关必须安装在操作员触手可及处，并在启动前验证其功能。
垂直轴安全：垂直运动轴在断电后必须有额外的机械锁定、外部制动或平衡装置，因为标准的电机刹车不足以保证人员安全。
3. 热安全与磁场防护
高温部件：电机外壳、驱动器或扼流圈表面温度可能超过 60°C（140°F），断电后冷却时间可能长达 140 分钟，操作时需佩戴防护手套。
电磁场：佩戴心脏起搏器、金属植入物或助听器的人员严禁进入设备运行或存储区域，以免引发健康危害。
安装环境与控制柜设计
正确的安装环境是设备长期稳定运行的保障。
1. 静电放电 (ESD) 防护
电子组件对静电极其敏感。在安装和操作过程中，所有裸露的导电部件（如人体、工具）必须通过接地释放静电。建议使用防静电包装存储和运输敏感组件。
2. 控制柜布局与散热
多层布局：当控制柜内采用多层安装时，必须特别注意组件的最大允许进风温度。必要时，应安装专用风机来引导冷却空气，防止热空气回流到下层设备的进风口。
冷却单元的安装：使用冷却单元时，必须防止冷凝水滴落在电子设备上。冷却单元的风机不得将积聚的冷凝水喷溅到设备上。冷却单元的设置温度应不低于环境最高温度，以避免柜内产生冷凝。
3. 触摸防护与屏蔽
触摸防护：接线完成后，必须为每个设备安装适当的触摸防护盖。防护盖上的开口应尽可能小，且不得使用损坏的防护盖。
屏蔽连接：为了满足 EMC 要求，所有电缆（尤其是电机电缆）的屏蔽层必须通过 XS1、XS2、XS3 等屏蔽端子大面积接地。允许的屏蔽层外径范围从 6mm 到 35mm 不等，具体取决于驱动器型号。
电气连接深度解析
电气连接是系统调试的关键环节，任何疏忽都可能导致设备损坏或安全事故。

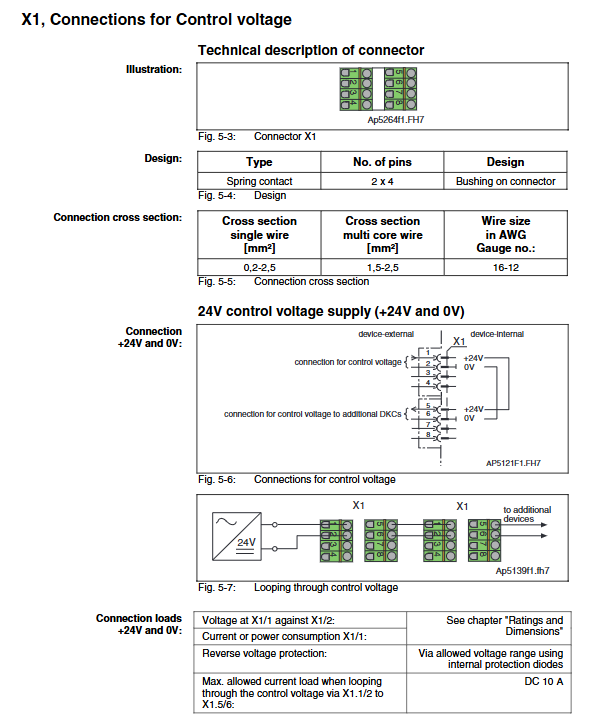

1. X1 端子：控制电压与信号
X1 是控制电压的核心接口，采用弹簧接触端子。
24V 供电：X1.1 (+24V) 和 X1.2 (0V) 是主电源输入。控制电压丢失会导致电机无扭矩自由停车，属于极度危险的情况，因此必须确保供电可靠。输入端子允许通过最大 10A 的电流，可用于向其他 DKC 设备循环供电。
禁止信号 (AH) 与 驱动使能 (RF)：
AH (Drive Halt) 用于以设定的加速度和急动度使轴停止。
RF (Drive Enable) 通过 0-1 边沿激活驱动器。
注意：这些输入在非总线通信模式下生效，而在 SERCOS 或 Profibus 等总线通信模式下可能无效。
运行准备触点：该触点向 PLC 反馈驱动器已准备就绪、可以接通主电源的信号。其响应时间不得超过 10ms，且必须在控制电路中正确集成。
2. X5 端子：直流母线、电机与主电源
X5 端子承担着功率传输的重任，采用螺纹接线端子 (M5)，紧固扭矩为 2.5-3.0 Nm。
直流母线连接 (L+, L-)：用于连接多个控制器或连接辅助电容模块。必须严格区分极性，反接将导致严重损坏。接线导线截面积不得小于 10 mm²，且需配备熔断器保护。
电机连接 (A1, A2, A3)：必须使用 Rexroth 原装电机电缆。电缆长度受开关频率和 EMC 限制，通常在 4kHz 下最大 75m。若需更长距离，需降低开关频率。
主电源连接 (L1, L2, L3)：根据电网情况选择单相或三相接入。主电源连接不应在单元之间串联。
3. X6 端子：电机温度监控与制动控制
X6 端子负责电机的辅助功能，同样采用弹簧接触端子。
温度监控 (TM+, TM-)：用于连接电机内部的 PTC 或 NTC 热敏电阻，实时评估电机温度。
制动控制 (BR+, BR-)：控制电机抱闸。对于 DKC03.3-200-7 型号，其制动输出电流可达 4A，而其他型号为 2A。制动电压需由外部提供，通常与控制电压共用电源，但需注意线路循环时的载流能力。
4. 保护接地 (XE1, XE2)
XE1 用于电机接地，XE2 用于主电源接地。必须使用截面积大于 10 mm² 的导线，并确保从主电源到电机的接地连续性。这是防止电击事故的最后一道防线。
维护保养与电容放电安全
1. 直流母线电容的放电
EcoDrive 03 内部集成了大容量电容器作为储能元件。即使切断电源，这些电容仍可能存有足以致命的高压电荷。
自然放电：断电后，设备内部的放电电阻会在 30 分钟内将电压降至 50V 以下。
强制放电：为缩短等待时间，可使用外接放电装置。该装置通过一个接触器将一个 1000Ω、1000W 的电阻连接到 L+ 和 L- 端子。
操作流程：
在首次通电前安装好放电装置。
断开主电源。
激活放电装置。
务必在确认电压低于 50V 后再进行任何接触操作。
2. 过流保护与熔断器
外部必须提供分支电路保护，通常根据最大输入电流配置相应的熔断器或断路器。例如，对于 DKC03.3-200 型号，需配置 70A 的 Class J 熔断器。
