ABB AC500 系列 PLC 模块接线指导手册
时间: 2026-01-31浏览次数：
ABB AC500 系列 PLC 模块接线指导手册
ABB AC500 系列 PLC 模块接线指导手册
ABB AC500 系列 PLC 模块接线指导手册 聚焦于该系列 PLC 各类 IO 模块的接线、安装及安全规范，涵盖开关量、模拟量、混合模块、位置模块、总线接口模块、CPU 集成 IO 及通讯卡件等多类模块，明确了各模块的端子分配、电气连接方式、电源要求及抗干扰措施，强调断电操作、正确接地、线缆选型等安全要点，同时详细说明源 / 漏型区别、模拟量线制差异等核心概念，为 PLC 系统构建提供全面的接线技术支撑。
文档概述
基本定位
文档为ABB AC500 系列 PLC的模块接线指导，核心目标是规范各类 IO 模块的接线、安装流程，保障系统稳定运行。
适用人群需具备 AC500 系统、Control Builder Plus/CoDeSys 编程基础知识，实际应用需结合现场情况调整。
核心原则
安全优先：所有操作需关闭电源，避免过电压、短路及接地回路风险。
兼容性：模块支持源型 / 漏型输入输出、多种通讯协议，适配不同场景需求。
抗干扰：通过线缆选型、布线规范、接地设计减少电磁干扰影响。
核心基础概念
（一）干扰处理与布线
干扰类型 防护措施
强电干扰 强弱电间距≥20cm（220V/10A 以上≥60cm），电缆沟弱电在下
柜内干扰 PLC 与高压电器分离安装，IO 线与大功率线分槽走线
信号线干扰 差模干扰用 RC 滤波器，共模干扰用差动放大器 + 屏蔽线
变频器干扰 加隔离变压器、滤波器，输出电抗器就近安装
（二）接地规范
安全接地：电源线接地端与柜体连接，防漏电伤人。
系统接地：控制器与被控设备同电位，接地电阻≤4Ω。
信号接地：开关量无需接地，模拟量需单点接地；屏蔽线单边接地（高频可两端接地）。
通讯接地：485 通讯非隔离时 GND 接地，隔离时单点接地，用屏蔽双绞线。
（三）源漏型与模拟量线制
源漏型区别
漏型（NPN）：信号触发时 OUT 与 GND 导通，COM 端接电源正极。
源型（PNP）：信号触发时 OUT 与 VCC 导通，COM 端接电源负极。
模拟量线制
二线制：电源与信号共用两根线，传感器无源，由模块供电。
三线制：供电负线与信号负线短接，功率大于二线制，不可防爆。
四线制：电源与信号各两根线，传感器有源，测量精度高。
判别方法：拆模块线，万用表测电流，有信号为四线制，无则为二线制。
各类模块核心参数与接线
（一）开关量模块
模块类型 代表型号 核心规格 接线要点
输入模块 DI524 32 路 24V DC 端子 1.8-4.8 接 UP（24V），1.9-4.9 接 ZP（0V）

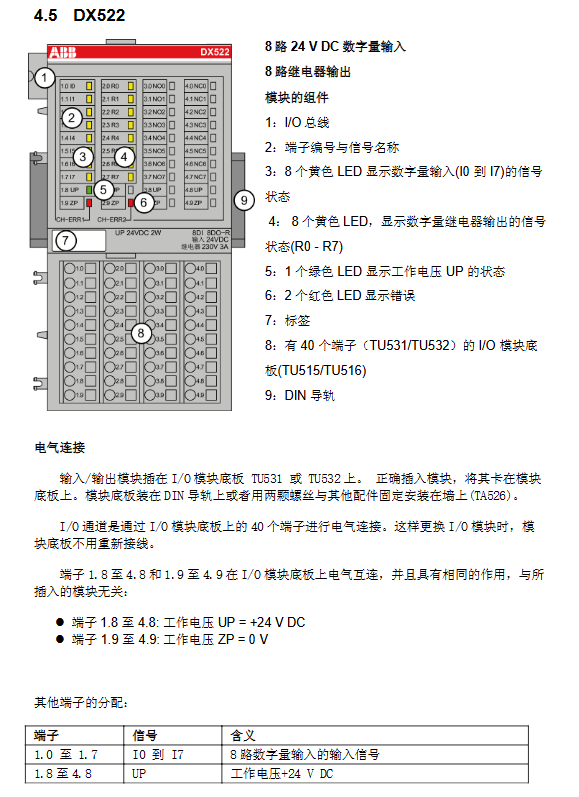

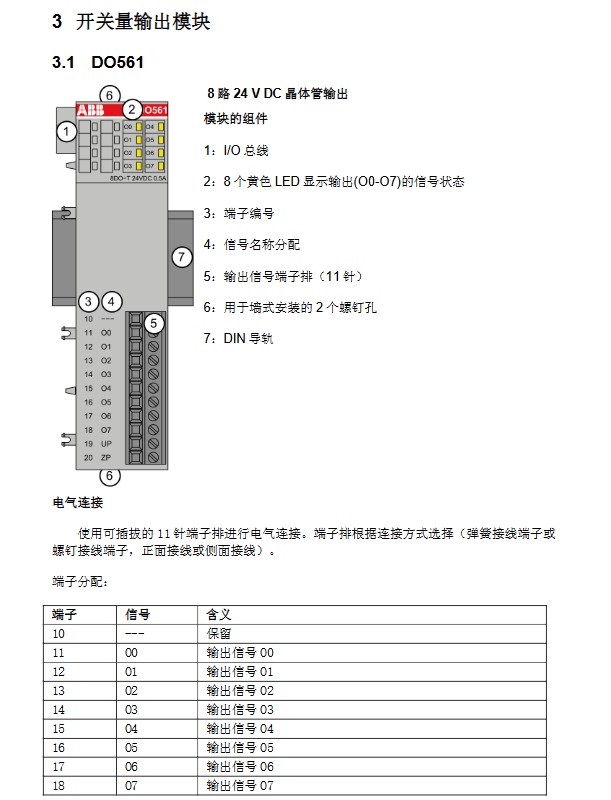

输出模块 DO561 8 路 24V DC 晶体管（0.5A） 外部电源接 UP/ZP，需 3A 快熔保护
组合模块 DC522 16 路可配置 IO 支持传感器电源输出（24V DC/0.5A）
（二）模拟量模块
核心参数
分辨率：AI523（12 位 + 符号位）、AI531（15 位 + 符号位）、AO561（11/12 位）。
支持信号：电压（0-10V、-10~+10V）、电流（4-20mA、0-20mA）、热电阻（Pt100/Pt1000）、热电偶（J/K/S 型）。
接线要求
模拟量信号需用屏蔽电缆，两端屏蔽层接地。
热电阻三线制需占用 2 个相邻通道，导线横截面积一致。
无源传感器由模块提供恒定电流，有源传感器需独立供电。
（三）总线接口与通讯卡件
模块型号 协议类型 核心功能 总线速率
CI501-PNIO PROFINET 4AI+2AO+8DI+8DO -
CI541-DP PROFIBUS 4AI+2AO+8DI+8DO -
CM572-DP PROFIBUS DP 主站通讯 最高 12MBit/s
CM575-DN DeviceNet 主站通讯 最高 500kBit/s
（四）CPU 集成 IO 模块
型号 数字量输入 数字量输出 模拟量输入 模拟量输出
PM554 8 路 24V DC 6 路（晶体管 / 继电器） - -
PM564 6 路 24V DC（可扩展至 8 路） 6 路（晶体管 / 继电器） 2 路（0-10V） 1 路（0-10V/4-20mA）
安全操作规范
通用要求
所有接线、拆换模块操作前，必须关闭供电电压和工作电压。
模块端子承载电压最高 240V AC，需避免电击风险，操作前确认电源关闭。
保护措施
IO 通道具备反接、反相、短路及持续过电压（达 30V DC）保护。
输出模块无内置短路 / 过载保护，需外接 3A（晶体管输出）或 5A（继电器输出）快熔熔丝。
接地与屏蔽
信号线需有唯一参考地，避免形成地环路。
屏蔽电缆在可能产生传导干扰的场合，需在就地或控制室单点接地。
