ABB REG216/REG216经典数字发电机保护
时间: 2026-01-31浏览次数：
ABB REG216/REG216经典数字发电机保护
ABB REG216/REG216经典数字发电机保护
ABB REG216/REG216 Classic 是一款用于发电机和成套变压器保护的数字式保护装置，具备模块化硬件与可选配保护功能两大核心优势，采用全数字信号处理技术，支持PC 菜单辅助整定、连续硬件自检、故障录波及自检记录功能，拥有宽泛的参数整定范围与良好的长期稳定性；装置提供丰富保护功能库，涵盖差动保护、过流保护、接地故障保护等多种类型，可通过MVB 总线扩展远程 I/O 单元，兼容多种过程控制系统，且 REG216 与 REG216 Classic 的差异体现在二进制过程接口模块的不同，能通过冗余配置满足不同场景的可靠性需求。
产品概述
基本定位
ABB REG216/REG216 Classic 是一款数字式发电机保护装置，主要用于发电机和成套变压器的保护。
装置采用模块化软硬件设计，可灵活适配不同一次系统规模与保护方案，实现全场景经济化应用。
两个版本的核心差异在于二进制过程接口模块：REG216 配置 216GD61a 模块；REG216 Classic 配置 216GE61、216GA61、216GA62 模块。
核心优势
支持PC 菜单辅助参数整定与参数记录，无需编程知识。
具备连续硬件自检和软件循环测试功能，保障设备可靠性。
实现全数字信号处理，测量精度高、长期稳定性好。
支持故障录波、事件显示与打印、自检记录等功能。
保护功能库
装置内置丰富保护功能库，覆盖发电机与变压器保护全需求，核心功能及 ANSI 代码如下表所示：
保护功能类别 ANSI 代码 功能说明
差动保护 87G 发电机三相差动保护
87T 两 / 三绕组变压器三相差动保护
电流保护 50 瞬时过 / 欠电流保护（宽频率范围、峰值判别）
51 定时限 / 反时限过 / 欠电流保护（相 / 接地故障）
67 方向性定时限 / 反时限过电流保护
接地故障保护 87N 限制接地故障过流保护（定时限）
64S 100% 定子接地保护（需 REX010/011 模块）
64R 转子接地保护（需外接测量桥、耦合电容）
其他核心保护 40 最小电抗保护（失磁检测）
78 失步保护（检测发电机与电网失步）
25 同期检查（电压幅值、相位、频率匹配监测）
49 过载保护（定子 / 转子热模拟，符合 ASA-C50.13 标准）
硬件结构与技术参数
硬件架构
装置分为一次系统接口和并行总线电子单元两部分，通过预制屏蔽电缆连接，抗电磁干扰能力强。
电子单元采用19 英寸 6U 机架，内置 21 个标准插槽，核心模块包括：
处理单元 216VC62a：32 位 80486DX-2 处理器，Flash EPROM 存储程序，支持 RS-423 接口、事件记录。
模拟输入单元 216EA62：24 路输入，每 6 路同步采样，采样频率 50Hz 时 600Hz、60Hz 时 720Hz。
电源单元 216NG61/62/63：输入 36-312V DC，输出 24V DC/150W，支持并联冗余。
支持通过MVB 总线扩展远程 I/O 单元（500RIO11），减少现场布线；可接入 4-20mA 电流、0-10V 电压及 Pt100 等温度传感器信号。
关键技术参数
额定参数：额定电流 1/2/5A，额定电压 100/200V，额定频率 50/60Hz。
采样性能：15 位动态范围，每周期 12 次采样，数字滤波有效抑制直流分量与谐波。
环境与绝缘：工作温度 - 10℃~+55℃，存储温度 - 40℃~+85℃；绝缘测试电压 2kV AC/1min，冲击电压 5kV。
整定、测试与冗余
整定方式
采用Windows 平台 CAP2/316 软件进行参数整定，支持在线 / 离线编程，兼容 Windows NT 4.0、2000、XP 系统。
可通过拖拽操作激活保护功能，直观显示保护定值特性曲线。
测试功能
自检功能：硬件连续自检 + 软件循环测试，可查看模拟量输入、开关量状态、保护测量值，替代传统定期注入测试。
注入测试：支持 OMICRON 等测试装置注入电压 / 电流，在 216GW62 输入变压器组件端子进行 100% 系统测试。
冗余配置

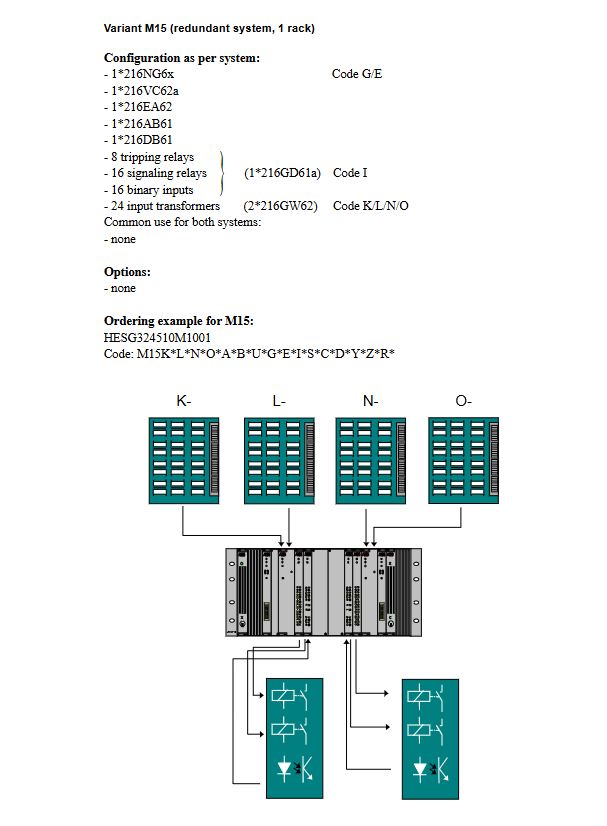

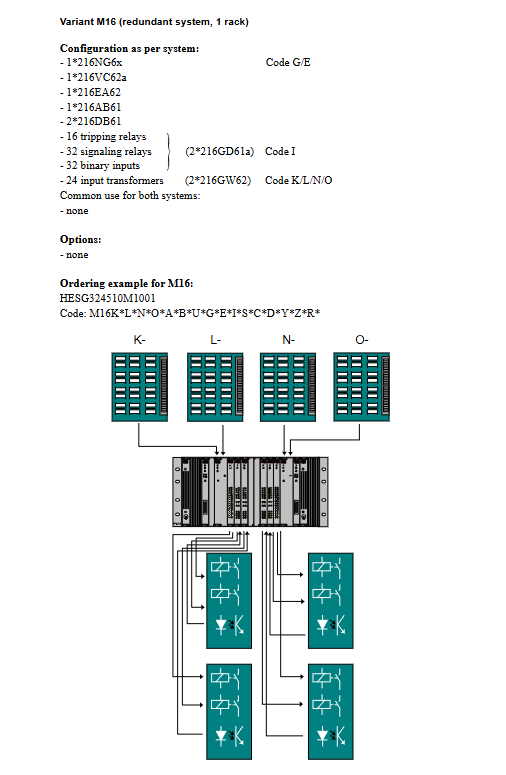

支持电源冗余和整套系统冗余，可配置为两个独立硬件机架，或单机架内两套独立硬件，满足不同可靠性需求。
通信与接口
标准接口兼容多种过程控制系统，支持数字状态、事件、测量值、保护参数的单向上传。
可选配 LON、IEC 60870-5-103 等通信协议，通过 PC 卡实现光纤通信，数据传输速率最高 1.5Mbit/s。
事件记录容量为256 条，时间标记分辨率1ms，无远程同步时每日时间偏差小于 10s。
