SIEMENS SIRIUS 国产系列控制与保护产品
时间: 2026-01-29浏览次数：
SIEMENS SIRIUS 国产系列控制与保护产品
SIEMENS SIRIUS 国产系列控制与保护产品
SIEMENS SIRIUS 国产系列是覆盖 0.04kW-250kW 功率范围的模块化控制与保护产品家族，核心包含3RV6/3RV5 断路器、3RT6/3RT5 接触器、3RH6 中间继电器、3RU6/3RU5 热过载继电器四大类，具备CLASS 10 脱扣等级、690V-1000V 额定电压、最高 100kA 短路分断能力等关键特性，支持螺钉接线与导轨安装，通过 CCC/UL/CE 等多标准认证，可实现电动机过载、短路、缺相全场景保护，适配工业自动化多规格负载控制需求。
核心产品分类及关键参数
1. 断路器（3RV6/3RV5 系列）
产品型号 规格 额定电流范围 短路分断能力（400V） 核心功能 适配场景
3RV6 系列 S00 0.11A-16A 55kA-100kA 电动机 / 系统 / 变压器保护 小功率电机（0.04-7.5kW）
3RV6 系列 S0 16A-40A 20kA-55kA 过载 + 短路双重保护 中功率电机（4-18.5kW）
3RV5 系列 S2 16A-50A 50kA 三相平衡负载保护 中大功率电机（15-22kW）
3RV5 系列 S3 40A-100A 50kA 重载设备保护 大功率电机（30-45kW）

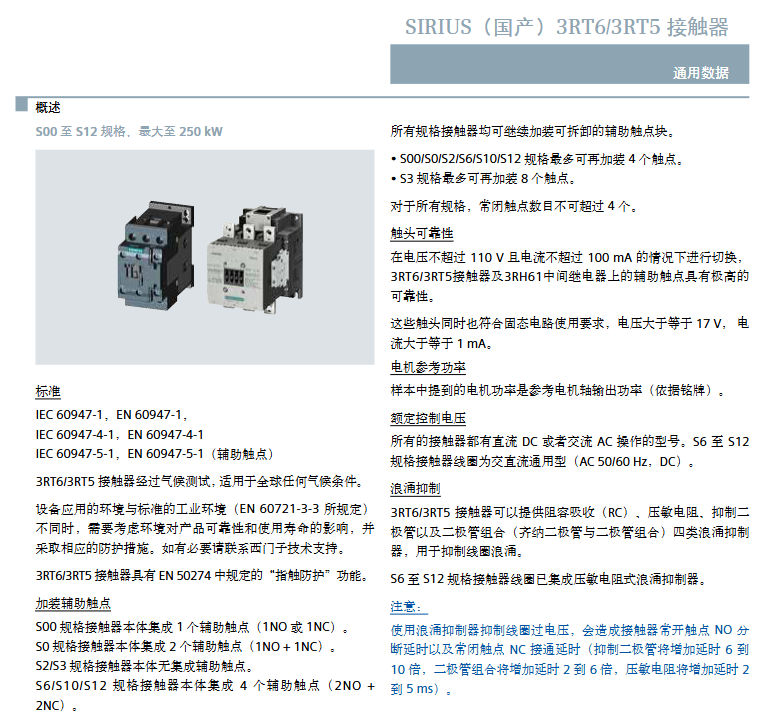

2. 接触器（3RT6/3RT5 系列）
产品型号 规格 AC-3 额定电流（400V） 适配电机功率（400V） 控制电压 核心特点
3RT6 系列 S00 7A-16A 3kW-7.5kW AC 24V-380V/DC 24V-220V 紧凑型、集成辅助触点
3RT6 系列 S0 9A-38A 4kW-18.5kW 交直流宽电压兼容 多辅助触点扩展
3RT5 系列 S2 32A-50A 15kW-22kW 线圈浪涌抑制 高机械寿命（1000 万次）
3RT5 系列 S3 65A-95A 30kW-45kW 螺钉 / 导轨安装 大电流承载
3RT5 系列 S6-S12 115A-500A 55kW-250kW 交直流通用线圈 适配重载设备
3. 中间继电器（3RH6 系列）
规格 触点配置 AC-15 额定电流（230V） 控制电压 机械寿命 核心功能
S00 4NO/3NO1NC/2NO2NC 10A AC 24V-220V/DC 24V-220V 3000 万次 信号放大、回路转换
4. 热过载继电器（3RU6/3RU5 系列）
产品型号 规格 整定电流范围 适配电机功率（400V） 脱扣等级 复位方式
3RU6 系列 S00 0.11A-16A 0.04kW-7.5kW CLASS 10 手动 / 自动
3RU6 系列 S0 1.8A-40A 0.75kW-18.5kW CLASS 10 手动 / 自动
3RU5 系列 S2 5.5A-50A 3kW-22kW CLASS 10 手动 / 自动
3RU5 系列 S3 18A-100A 11kW-45kW CLASS 10 手动 / 自动
3RU5 系列 S6-S12 55A-500A 55kW-250kW CLASS 10 手动 / 自动
核心特性与安装适配
1. 通用特性
安全防护：断路器防指触设计（EN 50274）、热继缺相保护、接触器镜像触点防误合
环境适应：工作温度 - 25℃~+60℃，存储温度 - 55℃~+80℃，湿度最高 90%（无凝露）
认证齐全：CCC、UL 508、CE、CSA C22.2、CCS 船级社认证

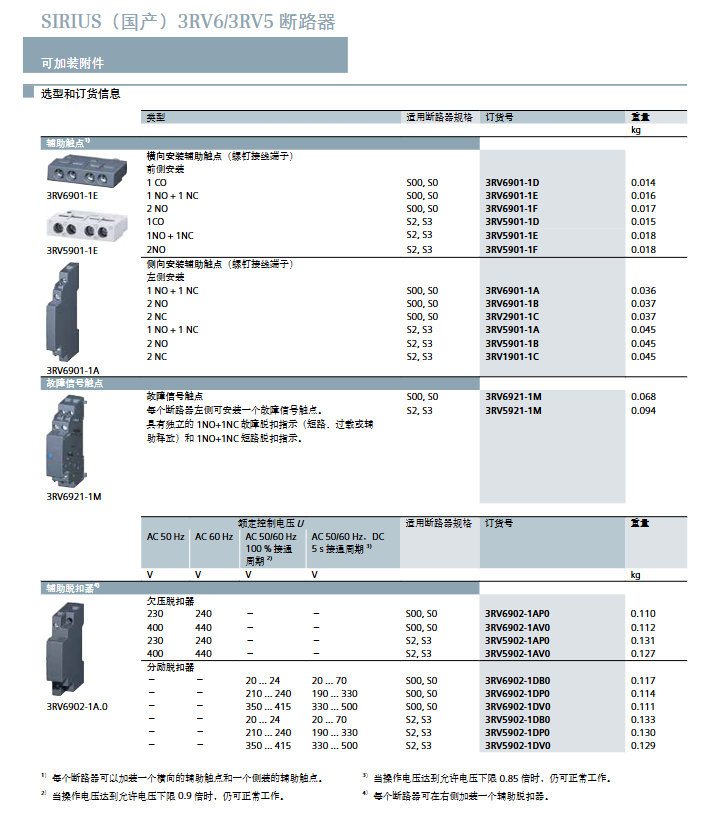

附件扩展：辅助触点、分励 / 欠压脱扣器、浪涌抑制器、独立安装支架
2. 安装与接线
安装方式 适配产品 关键要求
35mm 导轨安装 全系列 断路器 S3 需 15mm 高导轨
螺钉固定安装 接触器 S6-S12、热继 S6-S12 需独立安装支架
插接安装 热继 - 接触器组合 3RU 系列可直接插接 3RT 系列
接线方式 全系列 螺钉接线，支持 1-2 根导线，紧固扭矩 0.8-6N・m
关键性能指标
1. 电气性能
产品类别 额定绝缘电压 短路分断能力 机械寿命 电气寿命
断路器 690V 20kA-100kA 100 万次 25 万次
接触器 1000V 8Ie-10Ie（AC-3） 1000 万次 20 万次
中间继电器 690V - 3000 万次 100 万次
热过载继电器 1000V - 100 万次 -
2. 保护功能
断路器：过载（反时限）、短路（瞬时电磁脱扣）、变压器浪涌电流耐受（20In）
热过载继电器：过载反时限保护、缺相保护、TEST 测试功能、STOP 紧急停止
接触器：AC-3 类电机控制、AC-4 类点动 / 反接制动（20 万次操作）
