SIEMENS SIMATIC SMART LINE V5 系列 HMI 面板
时间: 2026-01-29浏览次数：
SIEMENS SIMATIC SMART LINE V5 系列 HMI 面板
SIEMENS SIMATIC SMART LINE V5 系列 HMI 面板
SIEMENS SMART LINE V5 系列（含 SMART 700 IE V5/1000 IE V5）是与 S7-200 SMART PLC 适配的新一代精彩系列 HMI 面板，搭载ARM 双核 1.2GHz CPU，支持 7/10.1 英寸宽屏显示，新增RS232 接口、SD 卡槽，RTC 断电保持延长至3 年，兼容 V4 开孔尺寸无需改机柜；可扩展4G/WIFI 物联网模块，通过西门子SIMICAS 云平台实现 VPN 远程访问与数据维护，支持 JavaScript 脚本、UDT 自定义数据类型及加密通讯，提供灵活高效的小型自动化解决方案。

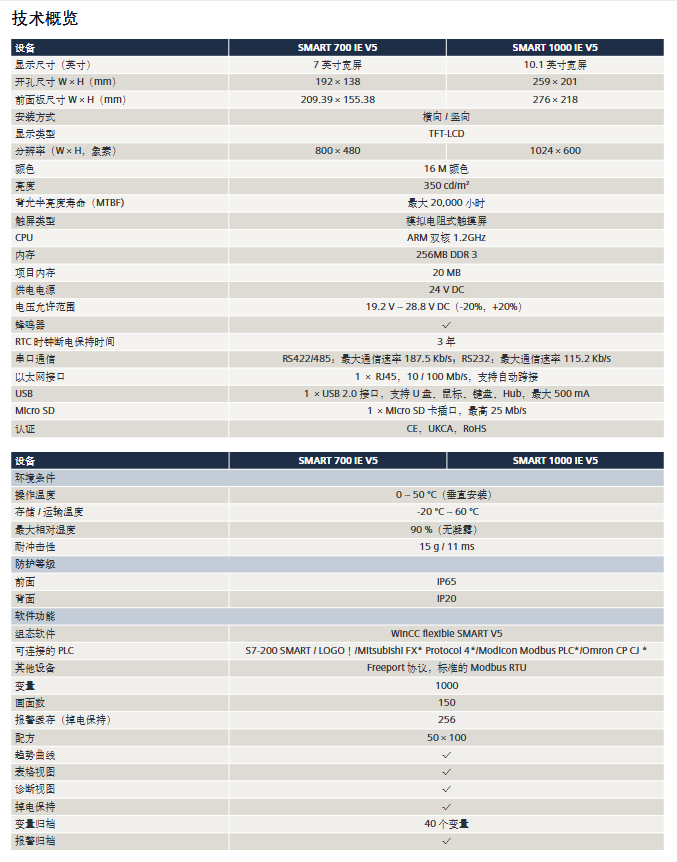

产品基础信息
产品型号 SMART 700 IE V5 SMART 1000 IE V5 共性特征
显示尺寸 7 英寸宽屏 10.1 英寸宽屏 16M 颜色、TFT-LCD 类型
分辨率 800×480 像素 1024×600 像素 模拟电阻式触摸屏
开孔尺寸（W×H） 192×138mm 259×201mm 与 V4 兼容，无需改机柜
前面板尺寸（W×H） 209.39×155.38mm 276×218mm 支持横向 / 竖向安装
订货号 6AV6 648-0EC11-3AX0 6AV6 648-0EE11-3AX0 含基础 HMI 功能
核心硬件配置
1. 核心性能参数
类别 具体规格
CPU ARM 双核 1.2GHz
内存 256MB DDR3
项目内存 20MB
RTC 时钟 断电保持 3 年
背光寿命 最大 20,000 小时（MTBF）
蜂鸣器 支持
2. 接口规格
接口类型 数量 关键参数
串口通信 3 种（RS422/485/RS232） RS422/485 速率 187.5Kb/s；RS232 速率 115.2Kb/s
以太网接口 1 个 RJ45 接口，10/100Mb/s，支持自动跨接
USB 接口 1 个 USB 2.0，支持 U 盘 / 鼠标 / 键盘 / Hub，最大 500mA
Micro SD 卡槽 1 个 最高传输速率 25Mb/s
3. 环境与防护
项目 规格
操作温度 0~50℃（垂直安装）
存储 / 运输温度 -20℃~60℃
最大相对湿度 90%（无凝露）
耐冲击性 15g/11ms
防护等级 前面 IP65、背面 IP20
认证 CE、UKCA、RoHS
软件功能详情
1. 基础功能参数
功能类别 具体指标
组态软件 WinCC flexible SMART V5（兼容 V4 项目）
兼容设备 S7-200 SMART/LOGO!/ 三菱 FX/Modicon Modbus/Omron CP CJ 等
支持协议 Freeport 协议、标准 Modbus RTU、加密通讯
变量数量 1000 个
画面数量 150 个
UDT 支持 50 个 UDT，每个 UDT 最多 3000 个成员，50 个实例
数组元素 每个数组最多 10240 个元素
2. 数据管理功能
功能 规格
报警缓存（掉电保持） 256 个
报警类别 32 个，离散量报警 400 个、模拟量报警 20 个
报警归档 支持，报警文本最长 80 个字符
配方 50 个配方，每个配方 100 个元素、100 条数据记录
变量归档 支持 40 个变量归档
趋势曲线 支持
表格视图 支持
诊断视图 支持
3. 脚本与扩展功能
脚本功能：支持 JavaScript 语言，最多 100 个脚本，每个脚本 1000 行，总大小 5MB
动图播放器：新增，支持 GIF 播放
数据记录：2 个日志，每个日志 40 个变量，TXT 格式最多 500,000 条目，SQLite 格式最多 2,000,000 条目
语言切换：支持 5 种运行系统语言
安全功能：50 个用户组、50 个用户、32 个授权
物联网扩展模块
1. 模块规格对比
模块型号 SMART LINE IoT WIFI 模块（CM01） SMART LINE IoT 4G 模块（CM11）
订货号 6AV6 648-1CM01-3AX0 6AV6 648-1CM11-3AX0
兼容 HMI SMART 700 IE V5/1000 IE V5 同上
天线接口 SMA 插头连接器 同上
网络频带 STA 模式：2.4GHz/5GHz；AP 模式：2.4GHz LTE-FDD B1/B3/B5/B8；LTE-TDD B34/B38/B39/B40/B41
额外接口 金手指（连接 HMI） 金手指 + Micro SIM 卡槽
供电规格 5V DC，最大 600mA 同上
数据能力 实时变量 100 个、历史变量 30 个 同上
数据存储时长 2 年 同上
核心功能 SIMICAS 云平台访问、远程调试、变量传输 同上
订阅服务 含 2 年 SIMICAS 订阅 同上
关键限制与约束
每个画面最多 50 个字段、150 个变量、32 个流量块
趋势视图最多 8 个，表格视图最多 8 个，报警视图最多 20 个
数据传送最多 32 个，跟踪日志缓冲区 1024
每个 MQTT 连接最多 300 个变量，每个 SIMICAS 连接最多 100 个变量
