SIEMENS CP 5613 A2/CP 5614 A2 通信处理器
SIEMENS CP 5613 A2/CP 5614 A2 通信处理器
西门子 SIMATIC NET 系列CP 5613 A2/CP 5614 A2 通信处理器的操作手册，核心介绍两款产品的硬件特性、软件安装、硬件安装、配置方法及技术参数，二者均支持PROFIBUS 总线（传输速率 9.6 kbps-12 Mbps）、PCI 接口（3.3V/5V 适配），可作为 DP 主站 / 从站连接 PC 与 PROFIBUS 网络，CP 5614 A2 额外新增 1 个 PROFIBUS 接口支持双网络连接，通过 SIMATIC NET PC 软件或 STEP 7 配置，适用于工业自动化通信场景，具备 EMC Class B、UL/CSA 等多认证。
产品基础信息
项目 CP 5613 A2 CP 5614 A2 共性特征
核心定位 单接口 PROFIBUS 通信处理器 双接口 PROFIBUS 通信处理器 连接 PC 与 PROFIBUS 网络
订单号 6GK1 561-3AA01 6GK1 561-4AA01 符合 PCI V2.2 标准
接口数量 1 个 PROFIBUS 接口（RS-485） 2 个 PROFIBUS 接口（主站 + 从站） 9 针 D-sub female 连接器
独特功能 - 支持双网络连接、主从同时运行 支持 DP 主站 / 从站模式切换
重量 105g 120g 尺寸 107×18×168mm（短 PCI 格式）
核心硬件特性
1. 接口与网络能力
PROFIBUS 接口：采用RS-485 浮动接口，支持 SEL 限制内运行，屏蔽层非浮动设计
网络节点：单网段最多 32 个设备，多网段（含中继器）最多 64 个节点
传输速率：9.6 kbps-12 Mbps，自动适配总线速率
引脚定义：3 脚（LTG_B）、8 脚（LTG_A）为信号线，6 脚（P5EXT）提供 + 5V 供电（最大 90mA 负载）
2. LED 指示灯状态
LED 状态 功能含义 适用模式
绿灯常亮 令牌循环正常 DP 主站
绿灯熄灭 总线参数错误 / 总线故障 / 模块未运行 DP 主站
绿灯 1 秒闪烁 数据库错误 DP 主站
黄灯常亮 被上级 DP 主站轮询 DP 从站
黄灯熄灭 未被地址分配 DP 从站
红黄同步闪烁 固件错误（异常状态） 通用
红黄交替闪烁 诊断工具寻址（安装检查） 通用
红灯快速闪烁 模块未启动（复位后正常状态） 通用
3. 总线与供电
总线适配：支持 PCI/PCI-X 插槽，兼容 3.3V/5V 电压、33/66 MHz 总线时钟、32/64 bit 位宽
供电规格：5VDC（4.75-5.25V），电流消耗分别为 0.8A（5613 A2）、0.9A（5614 A2）
总线时钟自适应：插入更高时钟速率插槽时，自动降至模块支持的最高速率（如 66 MHz）
软件安装与卸载
1. 软件要求
必备软件：SIMATIC NET PC 软件（11/2003 及以上版本）或 Developer Kit V3.1
替代软件：STEP 7 V5.5、STEP 7 Professional V11
配置工具：STEP 7、NCM PC（需配合《Commissioning PC Stations》手册）
2. 安装流程
前置条件：启用 PG/PC 的 BIOS Plug and Play 功能
软件安装：按《SIMATIC NET PC Software》手册安装软件（Entry ID：61630923）
硬件安装：
关闭 PG/PC 电源并拔下电源线，释放静电
打开机箱，移除空闲 PCI 插槽盖板
插入模块并固定，确保安装牢固
关闭机箱，接通电源启动设备
驱动识别：Windows 硬件向导自动搜索驱动，禁止联网搜索
3. 卸载流程
软件卸载：通过 SIMATIC NET PC 软件卸载程序整体移除（含驱动）
注意事项：卸载将删除全部 SIMATIC NET PC 软件，非单独卸载驱动
配置与兼容性
1. 配置要点
配置工具：使用 STEP 7 或 NCM PC 创建配置，详细步骤参考 Entry ID：13542666
模式设置：可配置为 DP 主站（支持 124 个 DP 从站，数据完全一致）或 DP 从站
配置限制：CP 5613 A2 的 DP 从站配置不可下载至 CP 5614 A2 使用
2. 兼容性说明
替代兼容性：可直接替换旧款 CP 5613/5614，无需修改配置（需先移除旧模块）
多模块支持：单台 PG/PC 最多支持 4 个 CP，其中最多 2 个可处于配置模式
硬件兼容：支持倾斜安装，部分 PG/PC 设计下允许该安装方式
技术参数与认证
1. 关键技术参数
类别 参数值
电磁兼容性（EMC） 发射：Class B（EN 55022）、FCC Class B；抗扰：信号 ±2kV 浪涌（EN 61000-4-5）、静电 ±6kV 接触放电（IEC 61000-4-2）
环境条件 工作温度：0-60℃（温度变化≤10K/h）；存储 / 运输温度：-40-70℃（温度变化≤20K/h）；工作湿度：85%（30℃无凝露）
机械特性 振动：58-500Hz，4.9m/s²（3 轴，EN 60068-2-6）；冲击：50m/s²（5g），30ms（3 轴，EN 60068-2-27）

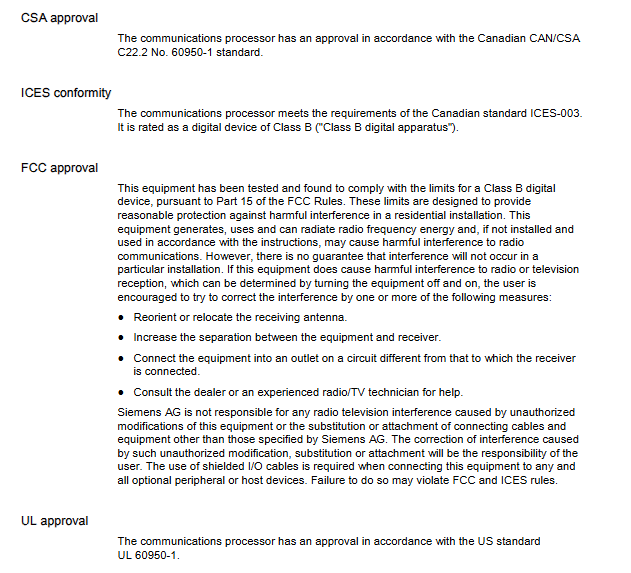

2. 认证标准
国际认证：EMC 指令 2004/108/EEC、UL 60950-1、CSA C22.2 No. 60950-1、FCC Class B、ICES-003
区域认证：澳大利亚 AS/NZS 3548、C-TICK 认证
合规文档：EC 符合性声明可通过 Entry ID：63367995 查询
