SIEMENS SENTRON 5SY6106-7 小型断路器
时间: 2026-01-29浏览次数：
SIEMENS SENTRON 5SY6106-7 小型断路器
SIEMENS SENTRON 5SY6106-7 小型断路器

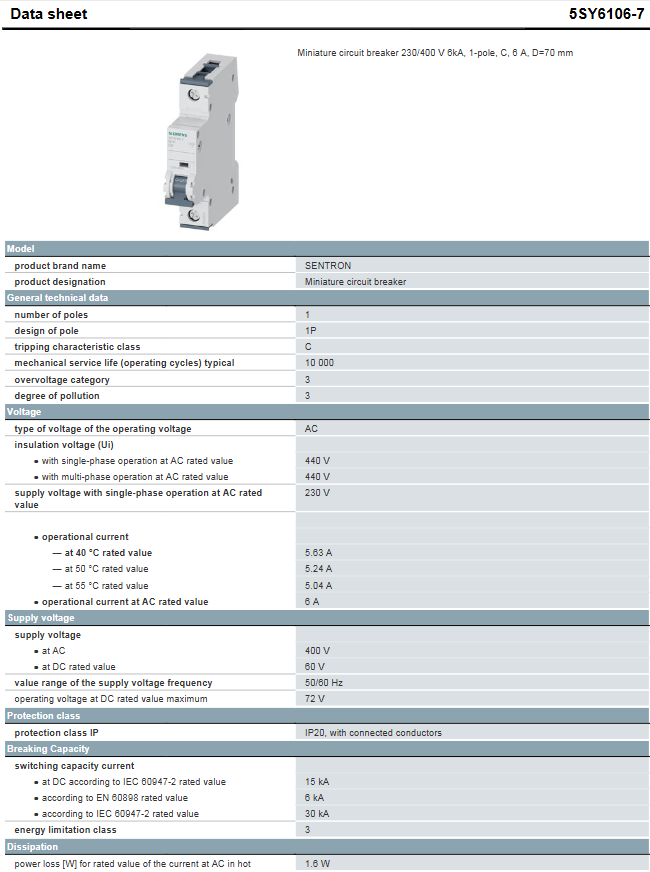

SIEMENS SENTRON 5SY6106-7 是一款1 极 C 型小型断路器，额定电压230/400V AC、额定电流6A，分断能力达6kA（EN 60898 标准），具备防指触、无卤素、可密封等核心特性，支持 0.75-35mm² 导体连接，安装深度仅70mm，防护等级 IP20，工作温度范围 - 25℃~55℃，适用于基础设施和工业场景的电路过载与短路保护。
产品基础信息
项目 核心参数 备注
品牌 SENTRON 西门子低压产品系列
型号 5SY6106-7 唯一产品标识
产品类型 小型断路器 Miniature circuit breaker
极数设计 1 极（1P） 无中性导体切换功能
适用场景 基础设施、工业领域 符合 EN 60204-1 主开关要求
核心功能 电路过载保护、短路保护 能量限制等级 3
关键电气参数
1. 电压参数
电压类型 规格数值 标准依据
交流额定电压（单相） 230V 正常工作电压
交流额定电压（多相） 400V 三相电路适配
直流最大工作电压 72V 额定直流电压 60V
绝缘电压（Ui） 440V 单相 / 多相交流统一规格
过电压类别 3 适配复杂电网环境
2. 电流参数
工作条件 额定电流 说明
标准额定值 6A 基准工作电流
环境温度 40℃ 5.63A 温度升高电流降额
环境温度 50℃ 5.24A 降额系数随温度递增
环境温度 55℃ 5.04A 最高工作温度对应电流
脱扣特性 C 类 I-tripping 设置电流 8×In
3. 分断能力
标准规范 分断电流 适用场景
EN 60898 6kA 欧洲区域标准
IEC 60947-2 30kA 国际通用标准
UL 1077/CSA C22.2 No.235 5kA 北美区域标准
直流（IEC 60947-2） 15kA 直流电路保护
机械结构与安装

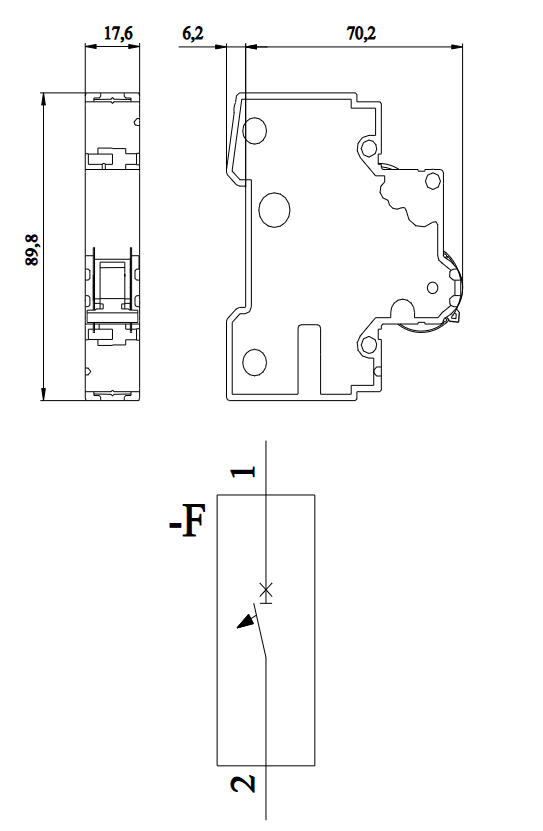

1. 尺寸与重量
维度 数值 单位
高度 90 mm
宽度 18 mm
深度 76 mm
安装深度 70 mm
模块宽度单位 1 个
净重 150.1 g
2. 安装与连接
项目 具体要求 细节
安装方式 DIN 导轨安装 通用工业安装标准
安装位置 任意方向 不受安装角度限制
导体连接（实心） 0.75-35mm² 最小 0.75mm²，最大 35mm²
导体连接（多股） 0.75-35mm² 需符合 AWG 4-18 规格
导体连接（细多股） 0.75-25mm² 需进行线芯末端处理
拧紧扭矩 2.5-3.5N·m 对应 22-31lbf-in
核心特性与环境要求
1. 产品核心特性
防指触设计：保障操作安全，符合电气安全标准
无卤素材质：环保无污染，适用于敏感环境
可密封特性：支持密封处理，提升环境适应性
无硅成分：避免硅污染相关风险
可扩展附件：支持安装补充装置，增强功能扩展性
机械寿命：10000 次操作循环，耐用性强
2. 环境与认证
项目 规格要求 相关标准
工作环境温度 -25℃~55℃ 正常运行温度范围
存储环境温度 -40℃~75℃ 运输与存放温度
相对湿度 最高 95%（55℃以下） 无凝露要求
振动抗性 5-25Hz 时 ±1mm；25-150Hz 时 50m/s² IEC 60068-2-6
防护等级 IP20 带连接导体时的防护能力
认证资质 CE、CCC、EG-Konf.、LRS 等 符合多国安全标准
执行标准 IEC/EN 60898-1、IEC/EN 60947-2 等 国际与欧洲统一标准
能耗与其他
交流额定电流下热功耗：1.6W
污染等级：3 级，适配工业复杂环境
供电频率：50/60Hz，兼容全球电网频率
