SIEMENS 5SN 系列终端配电产品家族
时间: 2026-01-29浏览次数：
SIEMENS 5SN 系列终端配电产品家族
SIEMENS 5SN 系列终端配电产品家族
SIEMENS 5SN 系列是覆盖终端配电全场景的完整产品家族，核心包含小型断路器、剩余电流保护装置、隔离开关、电涌保护器、模数化开关及控制产品、小型配电箱六大类，具备防尘防指触、滑动卡扣安装、节能低耗、紧凑型设计四大核心优势，电流覆盖 0.3A-125A、分断能力最高 10kA，适配住宅、工业、商业建筑等场景，通过 CCC、IEC 等多标准认证，提供从供电保护到终端配电的一站式解决方案。
核心产品分类及技术参数
1. 小型断路器（核心产品线）
产品系列 核心型号 额定电流 分断能力 极数 脱扣曲线 关键特点
5SN6 5SN61066CN 等 6A-63A 6kA 1P/1P+N/2P/3P/3P+N/4P B/C/D 标准型、适配常规场景
5SN4 5SN41066CN 等 6A-63A 10kA 1P/1P+N/2P/3P/3P+N/4P B/C/D 高分断型、支持全系列附件
5SN30/5SN60 5SN30067CN 等 6A-40A 4.5kA/6kA 1P+N C 紧凑型（18mm 模数）、节省空间
5SP4（重载型） 5SP41807 等 80A-125A 10kA 1P/2P/3P/4P C/D 大电流负载、模数 1.5-6 个
2. 剩余电流保护装置
产品类型 核心型号 额定电流 剩余动作电流 极数 保护类型 关键特点
剩余电流保护断路器（5SU9） 5SU93561CN06 等 6A-63A 30mA 1P+N/2P/3P/4P AC/A 电子式、分断能力 4.5kA/6kA
紧凑型剩余电流保护断路器（5SV9） 5SV9313-1CN06 等 6A-32A 30mA 1P+N AC/A 18mm 模数、适配空间受限场景
剩余电流保护模块（5SM9/5SM2） 5SM93230 等 0.3A-63A 30mA/100mA/300mA 2P/3P/4P AC/A 仅适配 5SN4 系列、电磁式 / 电子式可选
3. 辅助保护与控制产品
产品类别 核心型号 关键参数 核心功能 适用场景
隔离开关（5TL1） 5TL11323CN 等 32A/63A/100A 线路隔离、通断控制 配电系统隔离防护
自恢复式过欠压保护器（5TT5） 5TT5525-0CC 等 25A-80A（单相） 过欠压自动切断 / 恢复 住宅、商业建筑电压保护
电涌保护器（5SD74 T2） 5SD7474-1CC01 等 20kA-120kA 防雷击、浪涌防护 主配电柜、分配电柜
模数化接触器（5TT5） 5TT5800-0 等 20A-63A 电机控制、线路开关 工业设备、空调系统
导轨插座（5TE6） 5TE6806-0CC 等 10A-25A 终端设备供电 商业、工业现场取电

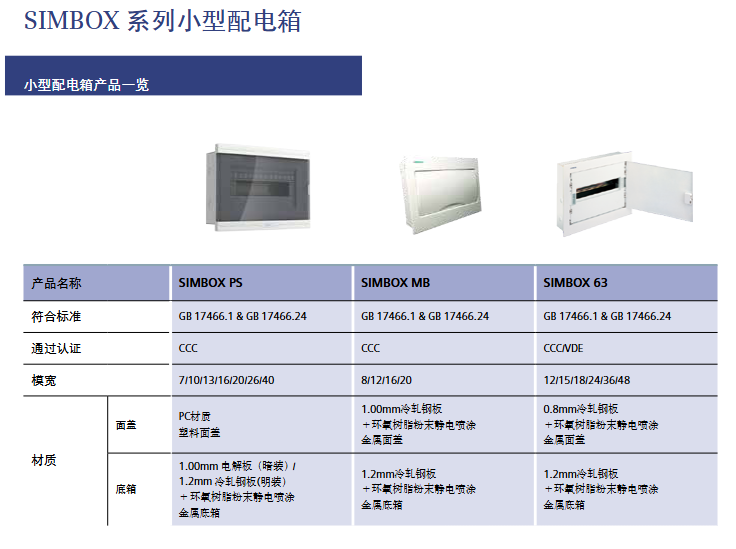

4. 小型配电箱（SIMBOX 系列）
系列 模数宽度 额定电流 防护等级 安装方式 材质
SIMBOX PS 7-40 模数 63A/125A IP30 明装 / 暗装 金属底箱 + 塑料面盖
SIMBOX MB 8-20 模数 63A IP40 暗装 全金属材质
SIMBOX 63 12-48 模数 63A/125A IP30 暗装 金属底箱 + 金属面盖
产品核心优势
安全防护
防尘防指触设计：接线端子绝缘防护，降低触电风险。
高限流等级：3 级能量限制，分断能力最高 10kA，快速切断故障电流。
多保护类型：剩余电流保护（AC/A 型）、过欠压保护、浪涌防护全覆盖。
安装与操作
滑动卡扣设计：免工具安装拆卸，提升施工效率。
紧凑设计：18mm 模数化结构，紧凑型产品仅 1 模数宽度，节省配电箱空间。
灵活适配：上下进线可选，任意安装位置，适配不同布线需求。
节能与耐用
低功耗：实测功耗为标准定义的 1/3-1/2，节能效果显著。
长寿命：机械寿命最高 20000 次，电气寿命最高 10000 次，适应频繁操作。
环境适配：工作温度 - 25℃~45℃，储存温度 - 40℃~75℃，支持高原环境（海拔 5000m 内）。
应用场景与解决方案
1. 住宅建筑适配方案
住宅类型 用电负荷 核心配置 配电箱选型
小套住宅 4KW 进线开关 5SN6-C40-1PN，分支回路 5SV9 剩余电流保护断路器 SIMBOX 1*8 位
中套住宅 6KW 进线开关 5SN6-C40-2P，4 个回路配 5SV9 保护 SIMBOX 1*12 位
大套住宅 8KW 进线开关 5SN6-C63-2P，5 个回路配 5SU9 保护 SIMBOX 1*16 位
复式 / 别墅 >10KW 主 / 分配电箱方案，含电涌保护器 5SD74 SIMBOX 1*15/16 位
2. 通用场景适配
工业领域：5SN4 高分断断路器 + 5TT5 接触器，适配电机、设备保护。
商业建筑：5SN30 紧凑型断路器 + 5TE6 导轨插座，满足办公设备供电。
特殊场景：高原环境（海拔 5000m 内）需按修正系数选型，额定电流修正系数最低 0.87。
关键附件与认证
1. 核心附件
附件类型 核心型号 功能 适配产品

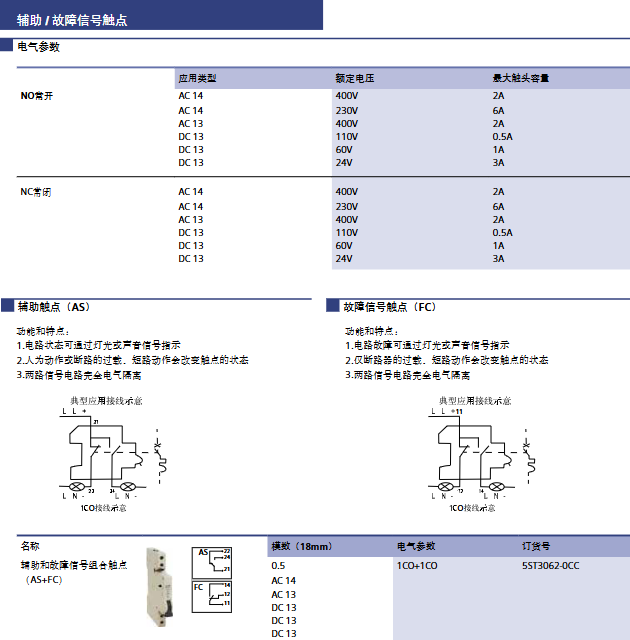

辅助 / 故障信号触点 5ST3010-0CC 等 状态指示、故障报警 全系列断路器
脱扣器 5ST3030 等 分励 / 欠压 / 过压脱扣 5SN4 系列
汇流排 5ST3700-0CC 等 简化布线 全系列断路器
锁定装置 5ST3806 等 防止误操作 全系列断路器
2. 认证标准
国内认证：CCC、CQC、符合 GB 标准（GB10963.1、GB16917 等）。
国际认证：IEC/EN、VDE、UL508 等，支持全球范围内使用。
环保标准：RoHS 合规，无卤素、无硅材质可选。
