Siemens SIMATIC TI505/TI500 MODNIM 模块
时间: 2026-01-29浏览次数：
Siemens SIMATIC TI505/TI500 MODNIM 模块
Siemens SIMATIC TI505/TI500 MODNIM 模块
Siemens SIMATIC TI505/TI500 系列MODNIM（Modbus 网络接口模块） 的用户手册，核心介绍模块的安装配置、通信协议、功能指令及诊断维护，支持 ASCII/RTU 两种传输模式，涵盖 17 种核心 Modbus 功能码，适配 50-19200 bps 波特率，可通过拨码开关设置网络地址（1-247）与通信参数，具备上电自检、运行时诊断等功能，能实现 PLC 与 Modbus 网络的主从式数据交互，适用于工业自动化点对点或多点连接场景。
模块核心概述
1. 基本信息
模块型号：PPX:505–5184（TI505 系列）、PPX:500–5184（TI500 系列）
核心定位：Modbus 网络接口模块，实现 SIMATIC TI 系列 PLC 与 Modbus 网络的双向数据传输
网络架构：主从式网络，支持 1 个主节点 + 最多 247 个从节点，支持点对点或多点连接拓扑
电源需求：从 I/O 底座获取 + 5 VDC 供电，最大功耗 8 W

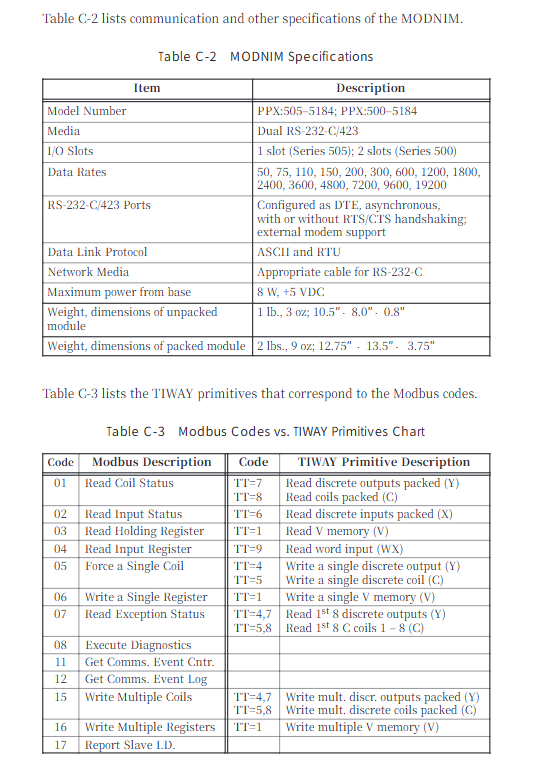

2. 关键规格
类别 核心参数 细节
通信接口 RS-232-C/423 2 个通信端口（A/B），DTE 配置
波特率 50-19200 bps 15 种可选，通过拨码开关设置
传输模式 ASCII/RTU 二选一，需全网统一模式
校验方式 LRC（ASCII）、CRC（RTU） 自动计算，确保数据完整性
地址范围 1-247 0 为广播地址，248-255 无效
环境条件 工作温度 0-60℃ 相对湿度 5%-95% 非凝露，抗电磁干扰
安装与配置
1. 安装流程
前置要求：断开 I/O 底座电源，检查模块无物理损坏，佩戴防静电手环
安装步骤：
设置拨码开关（地址 + 通信参数）
插入对应型号 I/O 槽（TI505 单槽、TI500 双槽）
紧固面板螺丝（扭矩 0.3-0.6 N-m）
连接通信线缆与电源
关键注意：TI500 系列需安装槽位钥匙，防止误插其他模块
2. 拨码开关配置
拨码组 功能 配置细节
8 位地址拨码 设置网络地址 二进制编码，地址范围 1-247（0 和 248-255 禁用）
10 位通信拨码 1-4 波特率选择 4 位组合对应 15 种波特率（50-19200 bps）
10 位通信拨码 5 停止位 左 = 1 位，右 = 2 位
10 位通信拨码 6-7 奇偶校验 拨码 6 左 = 启用校验，拨码 7 左 = 偶校验 / 右 = 奇校验
10 位通信拨码 8 传输模式 左 = ASCII，右 = RTU
10 位通信拨码 9 握手协议 左 = 禁用，右 = 启用 RTS/CTS（适配调制解调器）
10 位通信拨码 10 内存选择 左 = C 控制继电器，右 = Y 输出线圈
3. 接线规范
线缆要求：26 AWG 镀锡绞合铜线，带铝箔 + 65% 编织屏蔽，PVC 外护套（UL 30V/60℃）
接口标准：RS-232-C 25 针 D 型连接器，支持无握手 / 握手 / 调制解调器三种连接方式
推荐线缆：9 针交叉线缆（P/N:2601094–8001）、25 针交叉线缆（P/N:VPU200–3605）
引脚定义：2=TXD、3=RXD、4=RTS、5=CTS、7 = 信号地、20=DTR
Modbus 通信协议
1. 传输模式对比
特性 ASCII 模式 RTU 模式
数据位 7 位（十六进制 printable） 8 位（二进制）
校验方式 LRC（纵向冗余校验） CRC（循环冗余校验）
帧分隔 起始符 “:”+ 结束符 “CR/LF” 3.5 个字符静默时间
传输效率 较低 较高
适用场景 低噪声环境 工业复杂干扰环境
2. 核心功能码（17 种）
功能码 功能描述 操作对象 最大操作数量
01 读取线圈状态 Y/C 线圈 2000 个
02 读取输入状态 离散输入 X 2000 个
03 读取保持寄存器 V 变量内存 125 个
04 读取输入寄存器 WX 字输入 125 个
05 写入单个线圈 Y/C 线圈 1 个（支持广播）
06 写入单个寄存器 V 变量内存 1 个（支持广播）
07 读取异常状态 内部 8 个状态线圈 -
08 执行诊断 模块自检 / 计数器清零等 -
11 获取通信事件计数器 成功消息计数 -
12 获取通信事件日志 最近 64 个事件 -
15 写入多个线圈 Y/C 线圈 800 个（支持广播）
16 写入多个寄存器 V 变量内存 100 个（支持广播）
17 报告从站 ID PLC 型号 / 运行状态等 -
3. 异常响应
异常标识：功能码最高位置 1（如 01→81）
核心异常码（8 种）：01（非法功能）、02（非法地址）、03（非法数据值）、04（关联设备故障）、06（内存奇偶校验错误）等
响应机制：广播模式无响应，单地址请求返回异常码 + 校验位
诊断与维护
1. 诊断测试
上电自检：模块通电或复位后执行，检测 RAM/ROM/ 处理器，通过则 NIM GOOD 灯亮
运行时诊断：持续监测 ROM 完整性、PLC 通信、看门狗定时器，故障则进入离线模式
用户触发自检：断开网络线缆→接回环连接器→复位 + 长按测试键 5 秒，通过 LED 状态判断故障
LED 状态指示：6 个 LED（NIM GOOD/PC GOOD/ON LINE/REC/XMT/TEST），直观反馈模块状态
2. 维护工具与操作
MODASST 软件：DOS 环境配置诊断工具，支持通信参数设置、功能码测试、故障排查
模块复位：按复位键初始化模块，清除计数器与缓冲区

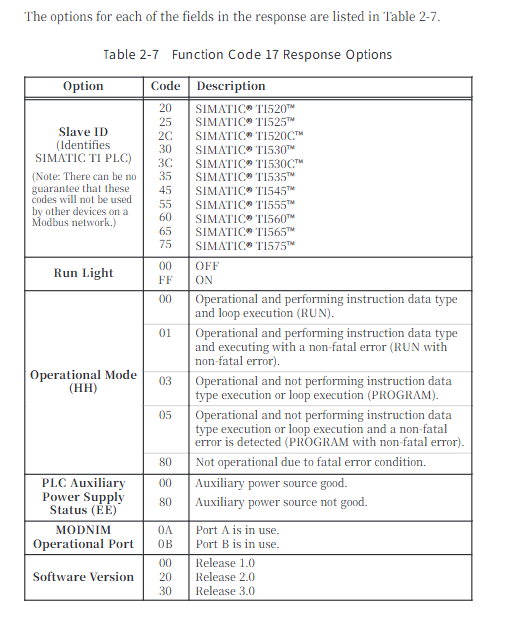

固件版本：支持通过功能码 17 读取软件版本（Release 1.0-3.0）
更换流程：断电→拔出旧模块→设置新模块拨码→插入底座→通电自检
3. 环境与防护
工作环境：温度 0-60℃、湿度 5%-95% 非凝露、污染等级 2
抗干扰能力：符合 IEC 801 标准，抗静电 15 kV、辐射干扰 Level 3
防护认证：UL 508、CSA 142、FM Class I Div. 2 认证
