SIEMENS DRVPCS7 SIMO_MM3 块配置
时间: 2026-01-28浏览次数：
SIEMENS DRVPCS7 SIMO_MM3 块配置西门子DRVPCS7 软件库中的 SIMO_MM3 功能块（FB621），核心用于将第三代 MICROMASTER 变频器集成到SIMATIC PCS 7 过程控制系统，支持PROFIBUS DP 通讯，具备手动 / 自动 / 本地三种操作模式、设定值 / 过程值标准化处理、故障报警与诊断、维护管理等功能，通过面板（Faceplate） 实
SIEMENS DRVPCS7 SIMO_MM3 块配置
西门子DRVPCS7 软件库中的 SIMO_MM3 功能块（FB621），核心用于将第三代 MICROMASTER 变频器集成到SIMATIC PCS 7 过程控制系统，支持PROFIBUS DP 通讯，具备手动 / 自动 / 本地三种操作模式、设定值 / 过程值标准化处理、故障报警与诊断、维护管理等功能，通过面板（Faceplate） 实现可视化操作与监控，适配 S7-400 等控制器，需搭配 Drive ES PCS7 插件安装使用，适用于工业自动化中的变频器集成控制场景。
基础信息与安装
1. 适用场景与核心规格
项目 具体内容
适配设备 第三代 MICROMASTER 变频器（需配备 PROFIBUS DP 模块 CB15/CB155）
控制系统要求 SIMATIC PCS 7 V8.2 及以上，支持 S7-400 等控制器
通讯规格 PROFIBUS DP，过程数据：发送 / 接收各 6 字（4 字参数 + 2 字过程数据）
功能块核心信息 名称：SIMO_MM3，编号 FB621，编程语言 SCL，实例 DB 工作内存 686 字节
2. 安装流程
软件安装：插入 Drive ES PCS7 光盘，运行 Setup.exe，组件自动安装至 STEP 7（s7libs 目录）和 WinCC 目录。
项目配置：在 SIMATIC Manager 中创建项目，插入 PC 站并配置，编译 OS 时勾选 “Generate module drivers” 生成模块驱动。
面板安装：将用户对象从模板文件（@template_DRVPCS7.pdl）复制到过程画面，通过动态向导关联过程标签。
核心功能与操作模式
1. 操作模式详解
模式类型 控制来源 关键特性 切换条件
自动模式（控制室） 自动程序（CFC/SFC） 控制字由程序设定，支持外部设定值（SP_EXT） LIOP_SEL=1，AUTOP_EN=TRUE
手动模式（控制室） 操作员面板（OS） 控制字由面板操作，仅支持正设定值 LIOP_SEL=0，MANOP_EN=TRUE
本地模式 驱动器本地操作 控制室无控制权限，支持控制字跟踪（TRACK_CW） REMOTE=0，需驱动器参数配置（P51/P52/P53=9）
2. 核心功能说明
设定值 / 过程值标准化：
标准化因子计算：基础因子 = 16384/FACT_RPM；带齿轮箱时 = 16384/(FACT_RPM×FACT_GU)
过程值转换：电流过程值（CPV）= 实际值 / FACT_CPV（默认 10）
故障诊断功能：
故障读取：通过 acyclic 通讯读取变频器故障存储器（P947），需 AC_START=1（通讯通道空闲）
诊断信号：支持模块故障（MODF）、机架故障（RACKF）、I/O 访问错误（PERAF）
报警与消息功能：
消息类别及触发条件：
故障（F）：参数赋值错误（QPARF）、数据错误（QDAT_ERR）
故障响应（S）：驱动器故障（QGR_ERR）、切换超时（QTIMEOUT）
报警（A）：高限报警（QALARM_H）、低限报警（QALARM_L）
警告（W）：驱动器警告（QALARM）
消息封锁：MSG_LOCK=TRUE 时封锁所有消息
维护管理功能：
维护周期设定：MAIN_L（低需求，默认 100 天）、MAIN_M（中需求，默认 200 天）
复位操作：通过 RES_MAIN（面板）或 L_RES_MA（程序）复位维护计时

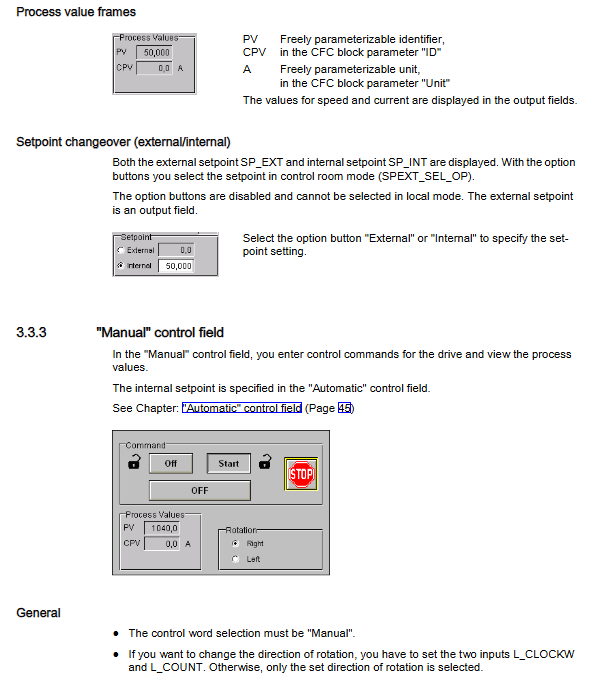

面板（Faceplate）操作
1. 面板核心控制字段
控制字段 核心功能 操作内容
自动字段 自动模式监控与配置 模式切换、内外设定值选择、STOP 操作

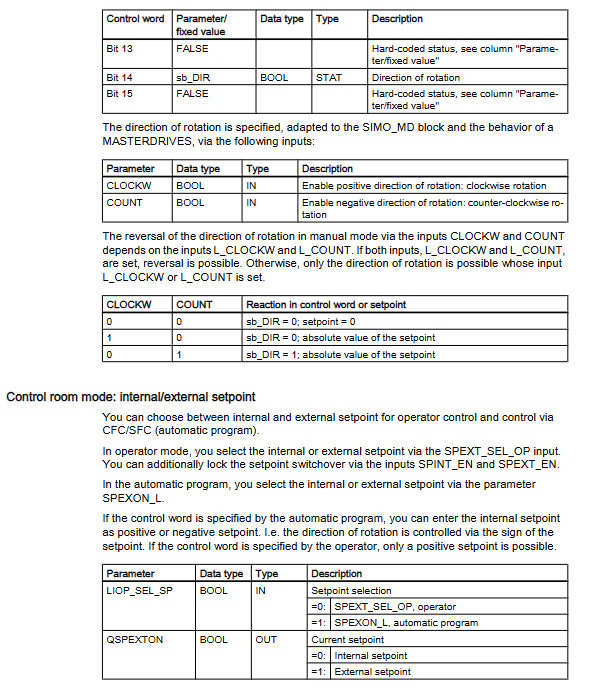

手动字段 手动模式控制 启停操作、旋转方向选择（顺时针 / 逆时针）
消息字段 显示所有配置消息 查看消息时间戳、类别、状态
故障字段 驱动器故障详情 显示故障编号、故障文本、故障复位
限值字段 报警限值与维护配置 设定高 / 低限、 hysteresis（滞后）、维护复位
趋势字段 参数趋势显示 查看 PV/SP/CPV 等参数历史曲线
2. 面板多语言支持
支持德、英、法、西、意 5 种语言，可通过修改 CFC 块 “Designation”“Unit” 等字段或 WinCC 文本库切换语言。
辅助功能与兼容性
1. 仿真功能
触发条件：将 SIM_ON 参数设为 TRUE，启用仿真模式（QSIM=TRUE）
仿真参数：SIMZSW（状态字）、SIMPV（过程值）、SimCPV（电流过程值）
功能特性：仿真期间停止与实际驱动器通讯，维护计时暂停
2. 诊断辅助块 DES_DIAG（FB628）
核心功能：评估 acyclic 事件（I/O 访问错误、机架故障等），向 SIMO_MM3 传递诊断信息
调用要求：需集成在 OB32（循环中断）、OB82（诊断中断）等 7 个 OB 中
关键输出：QMODF（模块故障）、QRACKF（机架故障）、QPERAF（访问错误）
3. APL 库兼容性
适配 APL 块：FB1854（MotSpdCl，转速控制）、FB1850（MotL，线性控制）
连接方式：通过转换块适配 APL 块与 SIMO_MM3 的输入 / 输出结构
操作限制：需将 SIMO_MM3 设为自动模式，维护复位和故障确认需通过 APL 面板调用对应功能
