Siemens SIPROTEC 4 系列保护继电器
时间: 2026-01-28浏览次数：
Siemens SIPROTEC 4 系列保护继电器西门子SIPROTEC 4 系列保护继电器核心产品（含 7SJ61/62/64/66 等型号），涵盖过流、距离、差动等多类保护功能，支持IEC 61850/IEC 60870-5-103等多协议通信，具备灵活保护配置、同步切换、故障录波与定位等特性，适配中高压电网、电机、变压器、母线等多场景，搭配DIGSI 4工程软件与 SIGRA 故障分析工具
Siemens SIPROTEC 4 系列保护继电器
西门子SIPROTEC 4 系列保护继电器核心产品（含 7SJ61/62/64/66 等型号），涵盖过流、距离、差动等多类保护功能，支持IEC 61850/IEC 60870-5-103等多协议通信，具备灵活保护配置、同步切换、故障录波与定位等特性，适配中高压电网、电机、变压器、母线等多场景，搭配DIGSI 4工程软件与 SIGRA 故障分析工具，可实现全生命周期的保护、控制与监控。
产品体系总览
1. 产品分类与核心型号
产品类型 核心型号 核心功能 适用场景
过流保护继电器 7SJ61 非方向过流、接地故障、电机保护 线路、电机、变压器后备保护

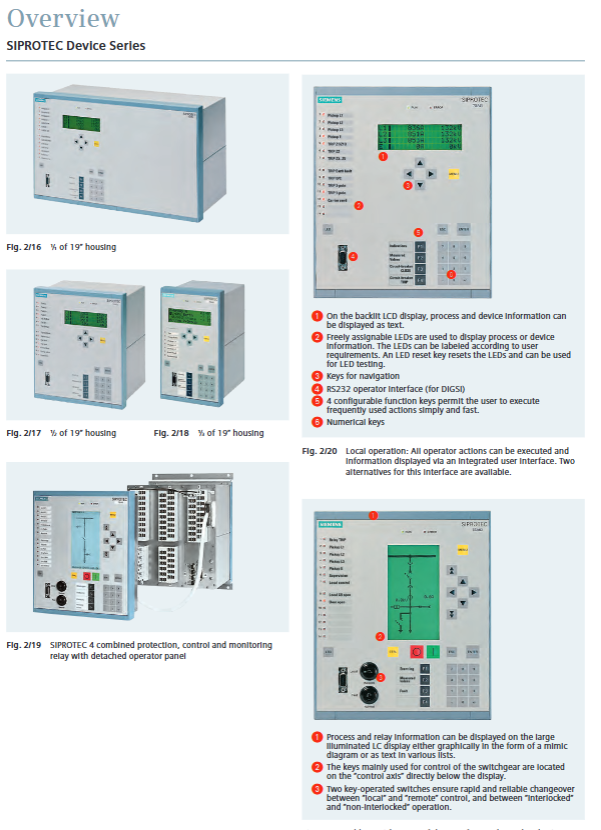

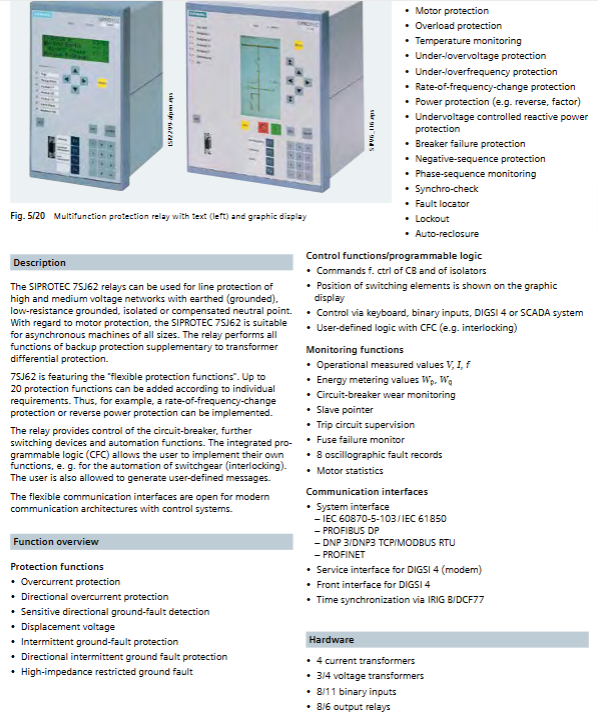

7SJ62 方向过流、灵活保护（20 组扩展）、电压 / 频率保护 复杂线路、双电源供电
7SJ64 同步功能、CFC 扩展编程、故障定位 自动化变电站、多开关控制
7SJ66 本地控制、多接口通信 中小型变电站本地保护
距离保护继电器 7SA522/6 系列 相间 / 接地距离保护、功率振荡闭锁 输电线路、长距离电缆
差动保护继电器 7SD52/53/610 线路差动、多端差动 短线路、电缆线路
7UT612/613 变压器 / 发电机差动、比率制动 变压器、发变组
7SS52 分布式母线差动、断路器失灵保护 母线保护、复杂接线方式
其他专用继电器 7UM62 发变组综合保护、失磁 / 失步保护 发电机、变压器组
7VK61 断路器管理、端部故障保护 断路器控制、 breaker-and-a-half 接线
2. 核心优势
功能集成：单设备集成保护、控制、测量、诊断功能，支持 “一馈线一继电器” 原则。
灵活扩展：7SJ62/64 支持 20 组灵活保护功能，可自定义电流 / 电压 / 功率等触发逻辑。
安全可靠：符合 IEC 60255、ANSI C37.90 等标准，具备自监测、跳闸回路监视功能。
开放兼容：支持多协议通信，适配西门子 SICAM 系统与第三方控制平台。
核心功能详细介绍
（一）保护功能
1. 基础保护功能
保护类型 核心参数 / 特性 代表型号
过流保护 定时限 / 反时限特性（ANSI/IEC 标准），支持冷负荷拾取 全系列 7SJ 产品
接地故障保护 灵敏型（最小 0.001A）、间歇性、方向性，适配不同接地方式 7SJ62/64、7SD 系列
过载保护 热模型计算（IEC 60255-8），支持环境温度补偿 7SJ61/62/64
自动重合闸 最多 9 次重合（1 次快速 + 8 次延时），分相 / 三相重合 7SJ61/62/64
2. 专项保护功能
同步相关：同步检查（电压 / 频率 / 相位差监测）、同步 / 异步切换（考虑断路器机械延时），支持 4 组参数存储。
设备专项：
电机保护：启动时间监视、堵转保护、重启闭锁、轴承温度监测（最多 12 个传感器）。
变压器保护：励磁涌流抑制（二次谐波制动）、高阻抗限制接地故障保护。
发电机保护：失磁、失步、逆功率、定子接地（三次谐波）保护。
（二）控制与自动化
1. 控制功能
开关控制：支持断路器、隔离开关、接地开关的本地（面板 / 按键）、远程（SCADA/DIGSI 4）控制，支持单 / 双命令处理。
权限管理：切换权限优先级为 “LOCAL> DIGSI 4 > REMOTE”，支持钥匙开关切换本地 / 远程模式。
联锁功能：通过 CFC 编程实现设备联锁（如断路器合闸前隔离开关位置检查）、切换序列控制。
2. 逻辑编程（CFC）
无需编程经验，通过拖拽逻辑元件（与 / 或 / 触发器 / 定时器）实现自定义功能。
支持测量值阈值判断、信号逻辑组合、用户自定义告警与命令输出。
（三）监测与诊断
1. 测量与记录
测量参数：三相电流 / 电压、零序分量、有功 / 无功功率、功率因数、频率、电能（±kWh/±kVarh），支持最大值 / 最小值记录。
故障记录：最多 8 组故障录波（含模拟量 / 开关量），事件日志存储最近 8 次故障，时间戳精度 1ms。
2. 状态监控
断路器管理：支持 ΣI^x、ΣI²t、两点法三种磨损计算方式，可设置磨损极限告警。
回路监视：跳闸回路监视（ANSI 74TC），通过 1-2 个二进制输入监测跳闸线圈状态。
电机统计：启动次数、启动时间、运行时间、停机时间等关键数据记录。
配套工具与通信
1. 核心配套工具
工具名称 核心功能 关键特性
DIGSI 4 工程配置、参数设置、CFC 编程 支持一次 / 二次值切换，路由矩阵配置，30 天试用版
SIGRA 4 故障录波分析 支持 6 种图表类型，多录波同步，COMTRADE 格式导入
IEC 61850 System Configurator 跨厂商 IEC 61850 设备配置 支持 SCL 文件导入导出，适配 Ed1/2.0/2.1 版本
2. 通信能力
支持协议：IEC 61850（以太网）、IEC 60870-5-103、PROFIBUS DP、MODBUS RTU、DNP 3.0/DNP3 TCP、PROFINET IO。
通信拓扑：RS485 总线（最多 31 台设备）、光纤环网（抗干扰）、以太网冗余（RSTP/PRP/HSR）。
远程访问：支持调制解调器 / 以太网远程接入，Web 服务器监控（部分型号）。
安装与技术参数
1. 安装要求
安装方式：19 英寸导轨安装，壳体宽度 1/3~1/2 机架（244mm 标准高度）。
接线规范：电流端子支持 2.7~4mm² 导线，电压端子支持 0.5~2.5mm² 导线，支持环形接线片 / 直接连接。
环境适配：工作温度 - 25℃~+70℃，湿度 5%-95% 无冷凝，海拔最高 6000m（需降容）。
2. 关键技术参数
参数类别 核心指标
电流回路 额定电流 1A/5A，过载能力 20A 连续、500A/1s
电压回路 额定电压 100V~225V，功率消耗 < 0.3VA / 相
辅助电压 DC 24~250V、AC 115~230V，纹波耐受≤12%
二进制输入 8~11 路，响应时间≈3.5ms，电压阈值可切换
二进制输出 4~8 路，切换容量 30A/0.5s（接通电流）
典型应用场景
应用对象 推荐型号 核心保护配置
辐射型线路 7SJ61/62 过流 + 接地故障 + 自动重合闸
环网线路 7SJ62/64 方向性过流 + 故障定位 + 联锁控制
变压器 7UT612/613+7SJ80 差动保护 + 后备过流 + 高阻抗接地保护
高压电机（>1MW） 7UM62/7SJ64 过载 + 堵转 + 负序 + 温度监测
母线保护 7SS52 分布式差动 + 断路器失灵保护
发变组 7UM62 失磁 + 失步 + 逆功率 + 定子接地保护
