Siemens SINAMICS S210 伺服驱动系统操作说明
时间: 2026-01-28浏览次数：
Siemens SINAMICS S210 伺服驱动系统操作说明Siemens SINAMICS S210 伺服驱动器与SIMOTICS S-1FK2 伺服电机组成的伺服驱动系统，涵盖系统组成、安全规范、安装接线、配置调试（支持网络服务器 / Startdrive）、安全功能（Basic/Extended 两类）、诊断维护、技术数据等核心内容，支持PROFINET/PROFIsafe 通讯，具备高
Siemens SINAMICS S210 伺服驱动系统操作说明
Siemens SINAMICS S210 伺服驱动器与SIMOTICS S-1FK2 伺服电机组成的伺服驱动系统，涵盖系统组成、安全规范、安装接线、配置调试（支持网络服务器 / Startdrive）、安全功能（Basic/Extended 两类）、诊断维护、技术数据等核心内容，支持PROFINET/PROFIsafe 通讯，具备高动态性能、紧凑设计、灵活扩展等特性，适用于机器人、包装机械、印刷机等工业自动化场景。

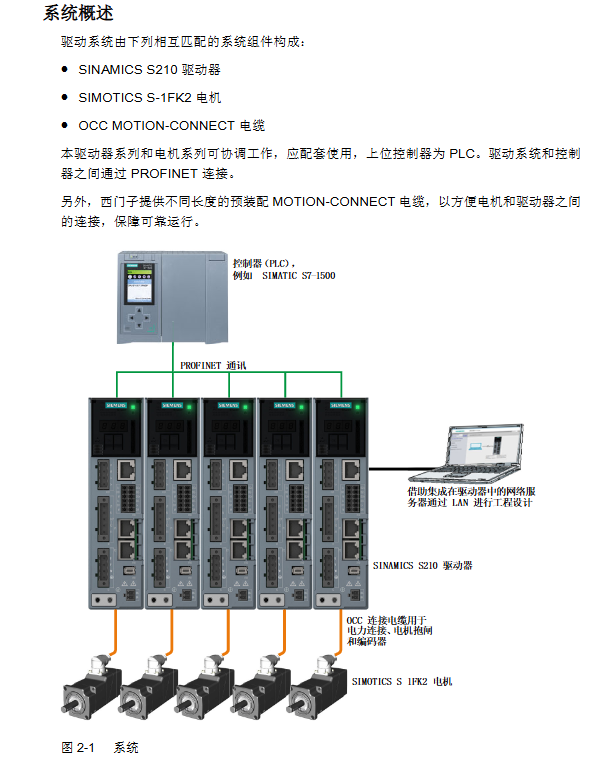

系统概述
1. 系统组成与核心参数
组件类别 关键规格 核心特性
驱动器（S210） 单相 230V（0.1~0.75kW）、三相 400V（0.4~7kW） 防护等级 IP20，支持共直流母线（最多 6 台），集成制动电阻
电机（1FK2） 转矩 0.16~40Nm，转速最高 7400rpm 永磁同步电机，自冷却，轴承寿命 25000 小时
连接电缆 MOTION-CONNECT 500/800PLUS 单电缆集成动力 / 编码器 / 抱闸，弯曲半径小
安全功能 Basic（STO/SS1/SBC）、Extended（11 项功能） 符合 SIL 2/PL d，支持 PROFIsafe 控制
2. 核心优势
高动态性能：高动态型电机加速能力强，适配负载惯性小的场景；紧凑型电机定位精度高，适配可变负载。
便捷调试：支持网络服务器（默认 IP：169.254.11.22）和 Startdrive 软件，提供一键优化功能，简化参数配置。
安全可靠：集成两类安全功能，支持故障安全数字量输入（F-DI）和 PROFIsafe 通讯，满足工业安全标准。
灵活扩展：支持共直流母线、输入级联，可通过存储卡实现批量调试，适配多轴应用。
安全规范与安装要求
1. 基本安全说明
操作权限：仅允许合格专业人员操作，需遵守断电放电流程（断电后等待 5 分钟）。
风险防护：避免电磁场对医疗植入体影响（保持≥3m 距离），防止静电损坏（佩戴防静电装备）。
环境限制：通风间距≥100mm（驱动器上下），禁止在凝露、导电污染环境使用。
2. 安装与接线
（1）安装规范
电机安装：使用 8.8 级以上螺钉，紧固扭矩 2.2~60Nm（依电机型号），避免撞击轴伸。

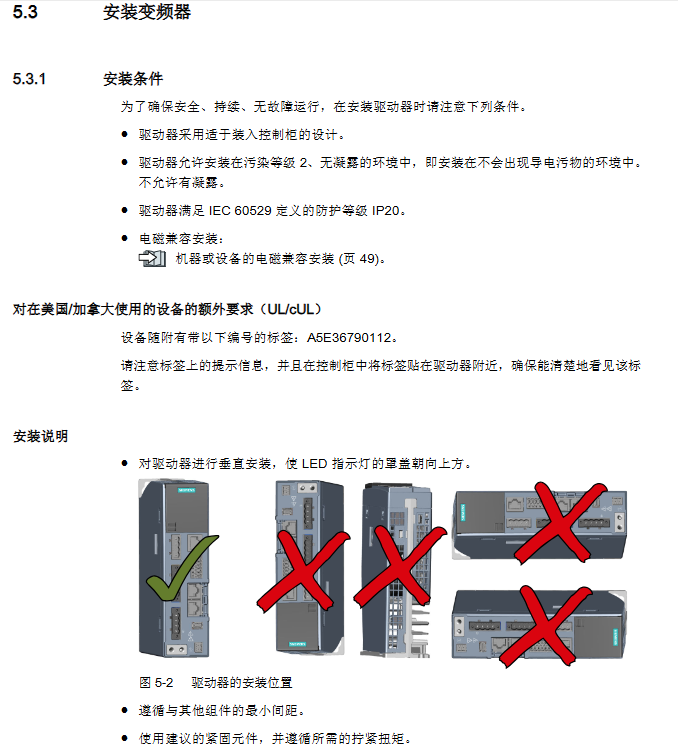

驱动器安装：垂直安装（LED 朝上），与其他设备间距≥10mm（侧面）、≥100mm（上下）。
电缆要求：电机电缆最长 250m（带外部滤波器），PROFINET 电缆最长 100m，屏蔽层两端接地。
（2）接线要点
电源接线：单相版接 L1/N，三相版接 L1/L2/L3，需配置熔断器（30A J 级）。
电机接线：通过 OCC 电缆连接 U/V/W，编码器和抱闸集成在同一电缆。
制动电阻：内部制动电阻标配，外部制动电阻需匹配电阻值（150~30Ω）和功率（50~3250W）。
通讯接线：PROFINET 接口 X150 P1/P2，支持 RJ45 FastConnect。
配置与调试
1. 调试工具与流程
调试方式 适用场景 核心功能
网络服务器 本地 / 远程调试 参数配置、一键优化、安全功能调试、故障诊断
Startdrive 复杂系统集成 硬件配置、固件更新、批量参数导入
存储卡 批量调试 参数备份 / 恢复，支持多驱动器快速复制配置
2. 关键调试步骤
初始设置：设定 Administrator 密码（≥8 位，含大小写 / 数字 / 特殊字符），配置驱动名称。
一键优化（OBT）：选择动态特性（保守 / 标准 / 动态），设置旋转角度（建议≥360°），优化转速控制器参数。
安全功能配置：选择控制方式（PROFINET / 板载端子），设置 SS1 延迟时间、SLS 速度限值等参数。
批量调试：通过存储卡保存配置，或网络备份参数文件（Backup.zip），批量导入其他驱动器。
3. 安全功能详情
（1）Basic Functions（标配）
STO（Safe Torque Off）：符合 EN 60204-1 停止类别 0，切断电机转矩，防止意外重启。
SS1（Safe Stop 1）：时间受控停机，延迟后触发 STO，支持 OFF3 斜坡制动或外部停止。
SBC（Safe Brake Control）：控制电机抱闸，防止悬挂负载下垂，需配合 STO 使用。
（2）Extended Functions（需许可证）
包含 STO/SS1/SBC 增强版，新增 SS2（安全停机 2）、SOS（安全运行停止）、SLS（安全限速）等 11 项功能。
支持速度 / 加速度 / 方向监控，需通过 PROFIsafe 报文 901 控制，试用期 3 段 ×300 小时。
诊断与维护
1. 故障诊断
状态显示：三位数字显示器 + RDY/COMLED（绿色常亮 = 就绪，红色闪烁 = 故障）。
故障应答：消除原因后，通过 OK 键、网络服务器或断电重启应答。
常见故障：直流母线过压（F30002）、制动电阻过载、PROFINET 通讯故障。
2. 维护要点
维护项目 周期 / 条件 操作说明
电机轴承更换 25000 运行小时 轴高≤AH50 直接换电机，≥AH63 单独换轴承
驱动器固件升级 需版本更新时 支持网络服务器（HTTPS）或存储卡升级
参数备份 调试完成后 网络备份至文件或存储卡，含 Administrator 密码
风扇更换 40000 运行小时 仅三相版驱动器需更换，参考备件订货号
3. 恢复出厂设置
场景：忘记密码、更换电机、参数错乱。
操作：通过存储卡导入 updater.inf 文件，断电重启后恢复，需重新调试。
技术数据与应用场景
1. 关键技术参数
环境温度：驱动器 - 25~70℃，电机 - 40~60℃（超出 40℃需降容）。
防护等级：驱动器 IP20，电机 IP64（带轴密封环 IP65）。
通讯速率：PROFINET 支持 10/100Mb/s，IRT 等时同步。
2. 典型应用场景
机器人与机械手系统：高动态响应适配快速定位。
包装 / 塑料 / 纺织机械：紧凑设计节省安装空间。
木材 / 玻璃 / 石材加工机械：精准定位保障加工精度。
印刷机：同步控制满足高速印刷需求。
