SIEMENS SIMATIC NET S7-1413工业通信软件包
时间: 2026-01-27浏览次数：
SIEMENS SIMATIC NET S7-1413工业通信软件包
SIEMENS SIMATIC NET S7-1413工业通信软件包
SIMATIC NET S7-1413 是西门子推出的工业通信软件包（1996 年发布，版本 1），仅支持 Windows 95/NT 4.0 及以上系统，需搭配 SIMATIC NET CP 1413 网卡 使用，核心功能是通过工业以太网将 PC / 编程器（PG）与 SIMATIC S7 系统连接，提供 SAPI-S7 和 SEND/RECEIVE 两种 C 语言编程接口（含示例程序和调用库），支持 ISO 8073 传输协议与 TCP/IP（RFC 1006）协议，适用于设备状态监控、生产统计、数据归档等工业场景，用户需参考配套的 3 卷文档（含配置、编程接口指南），技术支持可通过西门子官网、电话或培训中心获取。
核心功能与适配要求
2.1 核心功能
设备连接：通过工业以太网实现 PC/PG 与 SIMATIC S7 系统的通信
应用支持：为工业应用程序提供基础通信，包括
检测和修改机器状态
统计生产数据
归档过程数据
可视化工业过程
2.2 软硬件适配
硬件要求：必须搭配 SIMATIC NET CP 1413 网卡，支持多网卡同时运行（需合适硬件配置）
网络组件：需使用标准 SIMATIC NET 组件（如收发器、分支电缆、扇出单元）
协议支持：同时兼容 ISO 8073 传输协议和 TCP/IP 协议（含 RFC 1006 补充标准），用户界面不受协议切换影响
编程接口详情
3.1 接口类型对比
接口类型 核心特性 支持对象 优势 开发者支持
SAPI-S7 简单 C 编程接口，异步操作，自动处理顺序服务（如连接建立），集成跟踪排障功能 SIMATIC S7 可编程控制器 兼容其他 SAPI 接口，支持 VB/Pascal 等非 C 语言程序，提供 “读写变量” 等友好功能 1. C 语言示例程序；2. C 语言调用库（可直接集成到用户软件）
SEND/RECEIVE C 编程接口，传输层（4 层）接口 SIMATIC S5 可编程控制器 与 S5 的数据处理块通信无阻碍 1. C 语言示例程序（可复用代码段）；2. C 语言调用库
3.2 接口关键说明
SAPI-S7：全称 “Simple Application Programmers Interface - S7”，对应 SIMATIC S7 的 7 层通信协议，支持统一访问 SIMATIC S7 系统，也可用于 PROFIBUS 通信
SEND/RECEIVE：又称 PC-E-S5 编程接口，通过函数调用实现与 S5 控制器的通信，需参考专用接口手册了解请求块等数据结构
用户群体与文档指南

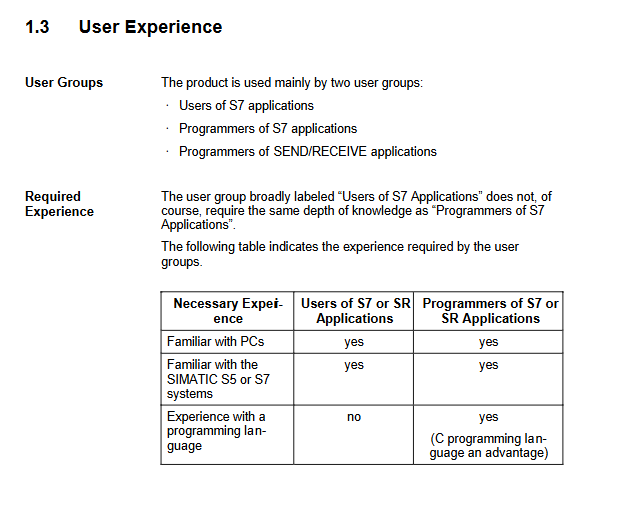

4.1 用户群体与所需经验
用户群体 所需经验
S7 应用使用者 1. 熟悉 PC 操作；2. 了解 SIMATIC S5/S7 系统；3. 无需编程经验
S7/SEND/RECEIVE 应用开发者 1. 熟悉 PC 操作；2. 了解 SIMATIC S5/S7 系统；3. 具备编程经验（C 语言优先）
4.2 必读文档推荐
所有用户：本文档（《Introduction S7-1413》）、安装指南、产品信息、《Configuring the S7 mode with COML S7》
S7 应用开发者：额外阅读《S7 Programming Interface》
SEND/RECEIVE 应用开发者：额外阅读《SEND/RECEIVE Programming Interface》
相关网络与术语
SIMATIC NET 通信网络：含工业以太网（管理 / 单元层，IEEE 802.3）、PROFIBUS（单元 / 现场层，DIN 19245）、AS-Interface（执行器 - 传感器层）

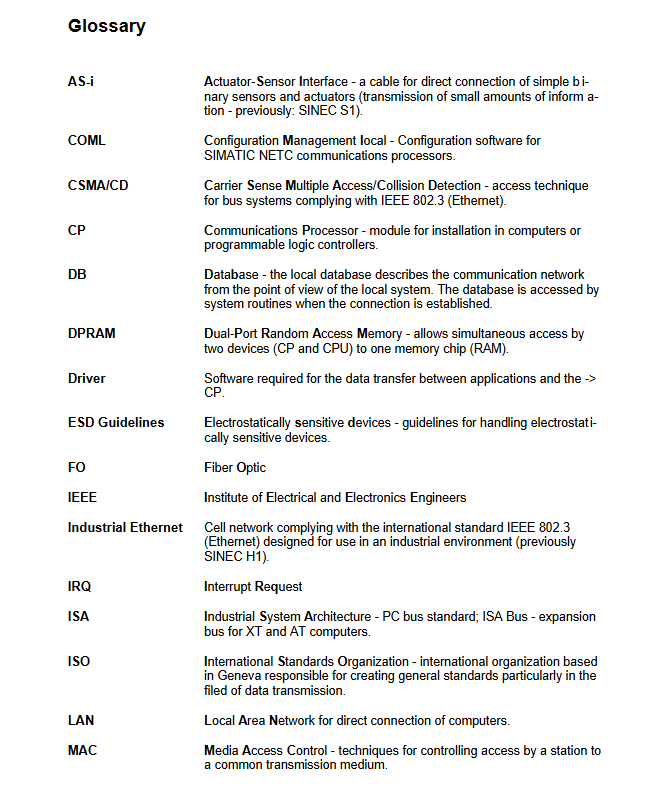

关键术语：CSMA/CD（以太网访问技术）、CP（通信处理器）、LAN（局域网）、TCP/IP（传输控制协议 / 网际协议）、TSAP（传输服务访问点）
关键问题
问题 1：SIMATIC NET S7-1413 的软硬件适配要求是什么，仅支持哪些操作系统和硬件设备？
答案： 软硬件适配要求明确：1. 操作系统：仅支持 Microsoft Windows 95 和 Windows NT 4.0 及更高版本，不兼容其他系统；2. 硬件设备：必须搭配专用的 SIMATIC NET CP 1413 网卡，无法使用其他网卡替代；3. 扩展支持：在合适的硬件配置下，允许同时运行多个网卡；4. 网络组件：需配合标准 SIMATIC NET 组件（如收发器、分支电缆、扇出单元）才能实现工业以太网通信。
问题 2：SAPI-S7 和 SEND/RECEIVE 两种编程接口的核心区别是什么，分别适用于什么场景？
答案： 核心区别集中在支持对象、功能特性和适用场景：1. 支持对象：SAPI-S7 专门用于连接 SIMATIC S7 可编程控制器，SEND/RECEIVE 主要连接 SIMATIC S5 可编程控制器；2. 功能特性：SAPI-S7 支持异步操作、自动处理连接建立、集成跟踪排障，兼容 VB/Pascal 等程序，功能更友好（如读写变量）；SEND/RECEIVE 是传输层接口，专注于与 S5 控制器的高效通信；3. 适用场景：SAPI-S7 适用于基于 S7 系统的设备状态监控、数据归档等场景，SEND/RECEIVE 适用于需对接 S5 系统的工业自动化场景，两者均提供 C 语言示例程序和调用库，方便开发者集成。
