SIEMENS SIMADYN D 硬件使用指南
SIEMENS SIMADYN D 硬件使用指南
SIMADYN D 硬件使用指南，核心涵盖通用技术数据、各类硬件模块（子机架、CPU、耦合存储、输入输出、通信支持等 10 大类）、插件电缆、操作面板 OP2 等关键内容，明确了硬件的安装规范（如 EMC、ESD 防护）、技术参数（如电压范围、电流容量）、连接配置及安全准则（含 DANGER、WARNING 等 5 级风险提示），适用于程序员和调试工程师，需结合自动化技术基础知识使用。
通用技术数据
（1）安装与 EMC 关键要求
接地与等电位连接：所有组件需通过等电位电缆连接，机柜需配备接地排，子机架接地电缆截面≥6mm²，多机柜连接电缆截面≥16mm²。
电缆要求：所有信号电缆需屏蔽，模拟信号电缆与动力电缆间距需满足：AC<500V 时> 10cm，AC>1kV 时 > 30cm。
安装间隙：子机架上下安装时最小间隙≥50mm，机柜需保证空气流通。
电源防护：需安装线路滤波器，24V 电源需配置噪声抑制电容。
（2）ESD 防护
定义：静电放电（ESD）可能损坏高集成度组件，人体接触组件前需放电（触摸导电接地物体）。
操作要求：需佩戴 ESD 手环或防静电鞋，模块需放置在导电表面，避免接触绝缘材料。
（3）环境条件
项目 要求范围
工作进气温度 0°C ~ +55°C
存储温度 -25°C ~ +70°C
运行机械等级 12 级（符合 SN 29050）
运输机械等级 22 级（符合 SN 29050）
核心硬件模块详情
（1）子机架（Subracks）

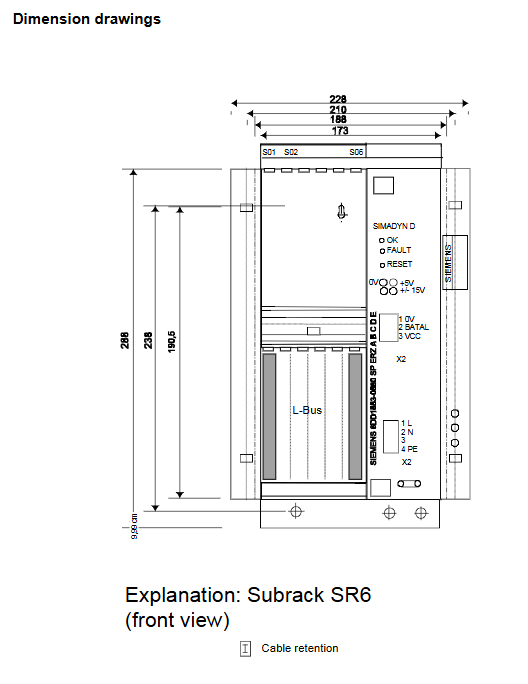

主要类型：SR6（6 槽）、SR12（12 槽）、SR24（24 槽）、SRT400（紧凑型）。
关键参数：输入电压 230V AC（±10%/-15%），输出电压 5V、±15V，SR12 最大输出电流 26A（5V），SRT400 自然冷却。
核心功能：提供背板总线（L 总线 / C 总线），支持模块数据交换与供电，部分支持电池备份。
（2）CPU 模块
型号：PM5（32MHz，4MB DRAM）、PM6（64/128MHz，8MB DRAM）、EP3（信号处理器模块）。
接口：支持 RS232 服务接口，PM5 可连接 2 个绝对值编码器和 2 个增量编码器，PM6 支持 8 个二进制输入。
显示：7 段显示，显示模块编号或错误代码（如 “H” 表示致命错误）。
（3）输入输出模块
代表性模块：
EA12：8 路模拟输出，输出电压 ±10V，电流 ±10mA，分辨率 13 位 + 符号。
EB11：32 路二进制输入 / 输出，输出带热过载保护，支持 24V DC 信号。
IT41：4 路模拟输入 / 输出，16 路二进制输入 / 输出，4 路增量编码器接口。
共性：需通过接口模块（如 SB10、SU11）连接，支持信号转换与电气隔离。
（4）通信支持模块
主要类型：CS7（支持 SS4/SS5 通信模块）、CSH11（SINEC H1 网络连接）、ITSL（SIMOLINK 光纤接口）。
通信协议：支持 DUST、USS、PROFIBUS、RS232/485 等，最大电缆长度：RS485 达 1000m，光纤点到点 200m。
（5）操作面板 OP2
功能：支持 24 路过程数据处理、32 路二进制值处理、30 条消息存储，双行 40 字符显示。
参数：电源 24V DC，支持 USS 总线（波特率 9.6~187.5kbaud），防护等级前端 IP65。
插件电缆（Plug-in cables）
类型：含带状电缆（如 SC7、SC12）和圆形电缆（如 SC49、SC57），适配不同模块接口。
关键参数：绝缘等级符合 VDE 0110，最大工作电压 300V，单芯最大电流 1A，长度多为 2m 或 10m。
连接要求：屏蔽层需接地，插头需紧固，避免信号干扰。
