SIEMENS SIMATIC RF120C 通信模块操作指南
时间: 2026-01-27浏览次数：
SIEMENS SIMATIC RF120C 通信模块操作指南
SIEMENS SIMATIC RF120C 通信模块操作指南
SIMATIC RF120C 通信模块操作指南，核心介绍了该模块的应用场景、安装连接、组态参数分配、服务维护及技术数据，其适用于 SIMATIC S7-1200 控制器（固件≥3.0），可通过 RS422 接口连接 1 个 RFID 或光学阅读器，支持115.2 kbps 最大传输速度和1000m 最大电缆长度，防护等级 IP20，需配合 TIA Portal（STEP 7 V13 及以上）组态，可实现发送应答器的读写、寻址等功能，仅允许合格专业人员操作。
1. 产品概述
（1）应用领域与核心特性
类别 关键信息
适用场景 配合 SIMATIC S7-1200 控制器，实现 RFID / 光学阅读器的数据交互
兼容设备 RF200/RF300/RF600（RF620R/RF630R）、MV400/MV500、MOBY D/U 系列阅读器
核心特性 1 个 RS422 接口，支持 1 个阅读器连接；防护等级 IP20；单 S7-1200 最多可接 3 个 RF120C；支持标准寻址（线性地址访问）
软件要求 需 TIA Portal（STEP 7 Basic/Professional V13 及以上），集成 Ident 库与函数块
（2）安装配置要求

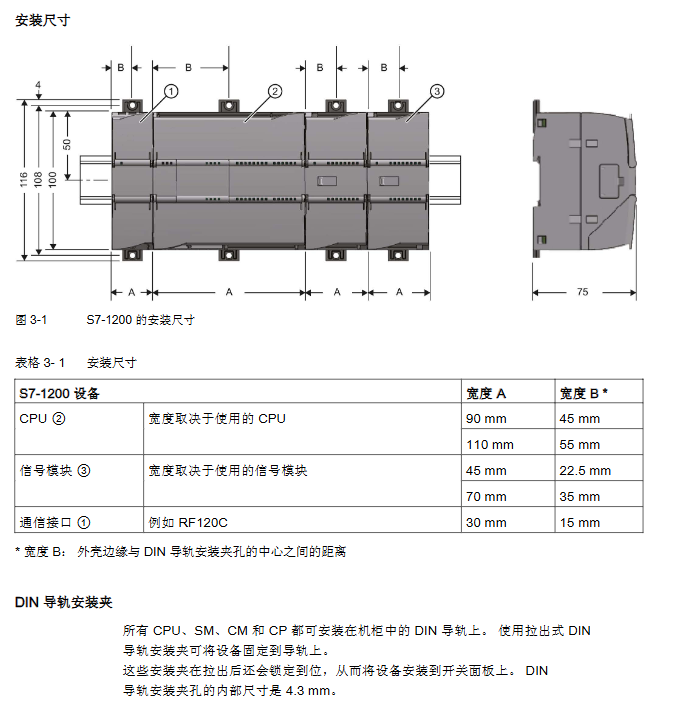

安装位置：S7-1200 左侧相邻位置，上下需留 25mm 通风间隙
安装方式：35mm DIN 导轨安装，宽度 30mm，重量 0.15kg
温度范围：水平安装 0°C~55°C，垂直安装 0°C~45°C
2. 安装与连接
（1）安全须知
电源要求：安全超低电压（SELV/LPS），符合 IEC 60950-1/EN 60950-1/VDE 0805-1
操作规范：断电安装 / 拆卸，禁止通电时打开设备；24V 电源需防电磁脉冲（如雷击防护）
接地要求：模块需通过屏蔽层接地
（2）安装与连接步骤
卸下 S7-1200 CPU 左侧总线盖，对齐 RF120C 总线连接器并扣合
将 CPU 与 RF120C 安装到 DIN 导轨并固定
连接外部 24V 电源至 RF120C 顶部 3 针插座
通过 D 型电缆连接阅读器至 RF120C 的 9 针 D 型母连接器
接通电源，关闭模块前盖，下载 STEP 7 项目数据完成调试
（3）电源与引脚分配
接口类型 引脚配置 功能说明
外部电源插座（3 针） 1 脚（L+）：+24VDC（最大 1A）；2 脚（M）：接地参考；3 脚：接地连接器 为阅读器供电，过载时自动关闭并通知 CPU
D 型插座（9 针，RS422） 1 脚：24VDC；4 脚：+TxD；5 脚：GND；7 脚：-RxD；8 脚：+RxD；9 脚：-TxD 实现与阅读器的数据传输，支持热插拔
3. 组态与参数分配
（1）硬件配置
组态路径：TIA Portal→项目视图→添加 S7-1200→硬件目录→SIMATIC S7-1200→通信模块→识别系统→RF120C
核心限制：每个 S7-1200 最多组态 3 个 RF120C 模块
（2）关键参数组
参数组 核心设置项 默认值 说明
阅读器参数组 诊断消息、Ident 设备 / 系统选择 硬错误、Ident 配置文件 选择连接的阅读器类型，触发硬件诊断报警
Ident 设备 / 系统参数组 传输速度、存在性检查、RF 功率、发送应答器类型 115.2 kBd、开、1.00W 传输速度支持 19.2/57.6/115.2 kBd；RF 功率 0.50~5.00W（依阅读器而定）
阅读器类型参数组（仅 RF600） 无线配置文件、多标签模式、智能单标签模式 ETSI、UID=EPC-ID、关 支持 ETSI/FCC/CMIIT 无线标准；多标签模式可选 EPC-ID（8 字节）或 Handle-ID（4 字节）
（3）编程与寻址
编程方式：通过 S7 控制器的 Ident 指令编程，使用函数块库（Read/Write/Read_EPC-ID 等）
寻址规则：线性寻址，从起始地址（如 0x0000）到结束地址，自动识别发送应答器存储大小
典型地址空间：RF200（ISO 15693）起始地址 0x0000，结束地址 0x002B（44 字节）；RF300（20 字节 EEPROM）起始地址 0xFF00，结束地址 0xFF13
4. 服务与维护
（1）LED 状态显示
LED 类型 状态 含义
DIAG（红 / 绿） 绿色常亮 组态成功，无错误
DIAG（红 / 绿） 绿色闪烁 启动中 / 未组态 / 固件更新
DIAG（红 / 绿） 红色常亮 模块故障，需更换
外壳内 LED 绿色（DC 24V） 外部 24V 电源正常
外壳内 LED 黄色（Rx） 与阅读器通信中
外壳内 LED 红色闪烁（ERROR） 存在错误，闪烁次数对应错误类型
（2）诊断与错误处理
诊断方式：LED 状态查看、TIA Portal 在线诊断、GET_DIAG 指令评估、ERROR/STATUS 参数解析
错误消息结构：STATUS 参数 4 字节（字节 0：功能编号；字节 1：错误编号；字节 2：错误代码；字节 3：警告）
常见错误：阅读器无应答（ERROR 闪烁 3 次）、电压中断 / 短路（闪烁 17 次）、参数分配错误（闪烁 21 次）
（3）模块更换
组态存储：RF120C 组态数据存储在 S7-1200 CPU 中
更换流程：断电→拆卸旧模块→安装新模块→通电→CPU 自动下发组态数据，无需重新装载项目
5. 技术数据与附录
（1）核心技术参数
类别 规格
电气参数 电源电压 20~30VDC（额定 24VDC）；背板总线电流消耗 110~250mA；外部电源最大 1A
通信参数 最大传输速度 115.2 kbps；最大电缆长度 1000m（依阅读器而定）；最大块长度 240 字节（非循环）
机械参数 尺寸 30×100×75mm；材料 Xantar MX 1094（Ti-Grey 24L01）；MTBF（40°C）196 年

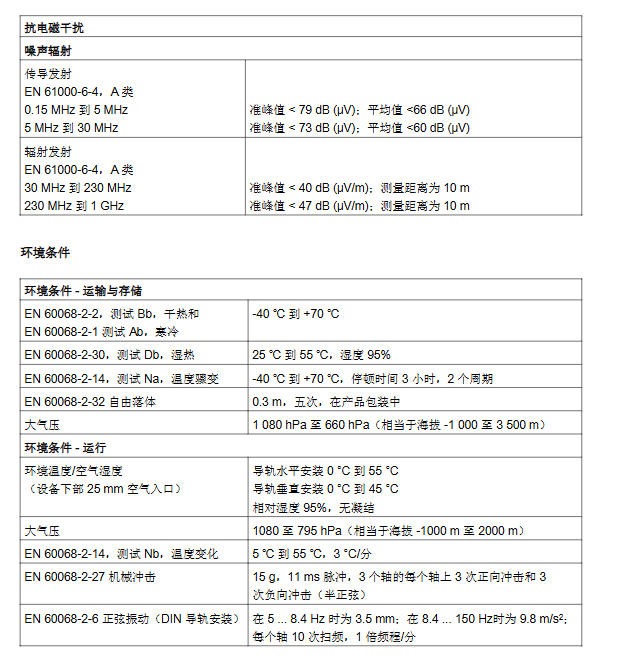

环境参数 存储温度 - 40°C~70°C；抗静电放电 8kV（空中）/4kV（接触）
（2）合规与订货数据
认证标准：CE、FCC、cULus、KCC、RoHS（2011/65/EU）、ATEX/IECEx 防爆认证
核心订货号：RF120C 模块（6GT2002-0LA00）；2m 连接电缆（6GT2091-4LH20）；端子块（6GK5980-1CB00-0DA5）
