SIEMENS SIMATIC HMI触摸面板TP 170A、TP 170B操作面板OP 170B
时间: 2026-01-26浏览次数：
SIEMENS SIMATIC HMI触摸面板TP 170A、TP 170B操作面板OP 170B
SIEMENS SIMATIC HMI触摸面板TP 170A、TP 170B操作面板OP 170B
SIMATIC HMI TP 170A、TP 170B 触摸屏与 OP 170B 操作面板用户手册（订货号 6AV6591-1DC11-2AB0），是针对三款低阶工业人机界面设备的全流程指南，核心涵盖安装配置、功能操作、系统设置、维护升级四大模块，支持ProTool CS 配置软件（V5.2 及以上版本），适配SIMATIC S5/S7 等多品牌 PLC，具备320-768 kByte 配置内存、320×240 分辨率显示屏，支持ASCII/RTU 传输、密码保护、配方管理、趋势视图等核心功能，防护等级达IP65（正面），适用于工业现场的机器监控与操作。
设备核心特性对比
设备型号 核心参数 差异化功能
TP 170A（触摸屏） 配置内存 320 kByte，4 色显示（320×240 分辨率），单 RS232/RS422 接口 基础功能：输入输出、状态按钮、条形图，无配方 / 趋势功能
TP 170B（触摸屏） 配置内存 768 kByte，4/16 色显示，双通信接口 + CF 卡扩展 增强功能：配方管理、趋势视图、打印输出、多语言（5 种）
OP 170B（操作面板） 配置内存 768 kByte，4 色显示，集成膜键盘（35 键）+CF 卡扩展 增强功能：软键自定义、批量消息确认、键盘快捷键操作
关键硬件规格
类别 具体参数 备注
显示特性 分辨率 320×240，有效显示区域 116×87 mm，CCFL 背光（寿命 50,000 小时） TP 170B/OP 170B 支持 16 色显示
通信接口 RS232（9 针）、RS422/RS485（MPI/PROFIBUS-DP） TP 170A 仅单接口，TP 170B/OP 170B 支持双接口冗余
存储扩展 TP 170B/OP 170B 支持 CF 卡（Compact Flash） 用于配方备份、配置存储
防护等级 正面 IP65，背面 IP20 符合 NEMA 4 标准（配防护盖）
电源要求 24 V DC（18.0-30.0 V DC），典型功耗 0.24-0.29 A 具备反接保护
环境适配 工作温度 0-60℃，湿度 5%-95%（无冷凝），抗振动 / 静电干扰 符合 EN 61000 电磁兼容标准
核心操作流程
1. 安装与连接

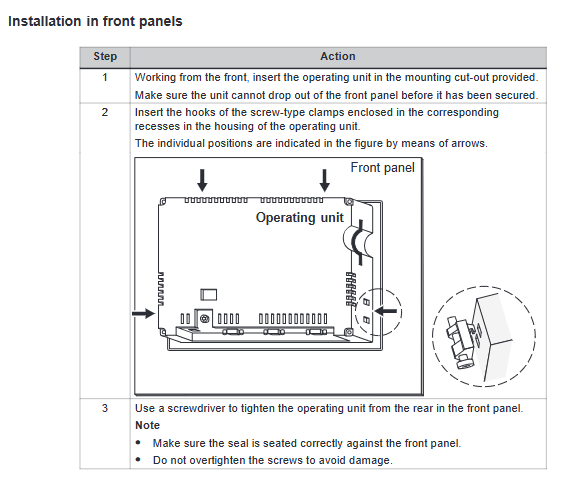

机械安装：
面板开孔尺寸：TP 170A/TP 170B 为 198×142 mm，OP 170B 为 229×241 mm
安装要求：面板厚度≤6 mm，预留散热空间（上下 50 mm、左右 15-70 mm）
固定方式：TP 170A/TP 170B 采用侧面螺钉紧固，OP 170B 支持功能键标签条更换
电气连接：
电源连接：2 芯端子（+24 V DC/GND），导线截面≤2.5 mm²
PLC 连接：支持 RS232（点对点）、MPI/PROFIBUS-DP（总线），需使用屏蔽电缆
外设连接：TP 170B/OP 170B 可连接串行打印机（RS232，9600-57600 bps）
2. 配置与调试
项目配置：
软件要求：ProTool CS（V5.2+SP2 及以上，TP 170B/OP 170B 需 V6.0+）
配置流程：创建项目→设计屏幕对象→设置通信参数→下载至设备
支持功能：多语言（最多 5 种）、密码保护（0-9 级）、消息报警（最多 2000 条）
下载与上传：
下载方式：手动触发（启动阶段）、自动触发（运行阶段），支持 RS232/MPI 接口
上传限制：仅 TP 170B/OP 170B 支持项目上传，需开启 “Upload 选项”
测试模式：离线测试（无 PLC 连接）、在线测试（PLC 通信验证）
3. 核心功能操作
功能模块 操作要点 设备支持情况
配方管理（TP 170B/OP 170B） 支持 200 个配方 / 200 条数据记录，可导入 / 导出 CSV 文件 TP 170A 不支持
趋势视图（TP 170B/OP 170B） 最多同时显示 50 条趋势曲线，支持读数线、极限值标记 TP 170A 不支持

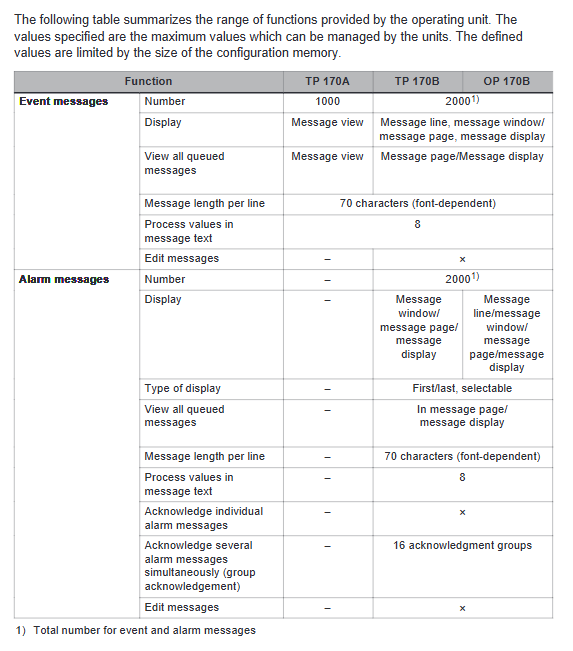

消息报警 支持事件消息 / 报警消息，16 个确认组，消息缓冲存储 三款设备均支持
密码保护 最多 50 个密码，0-9 级权限，超时自动登出 三款设备均支持
打印输出（TP 170B/OP 170B） 支持屏幕硬拷贝、消息日志打印，适配 EPSON/HP 打印机 TP 170A 不支持
4. 系统设置与维护
系统参数设置：
显示设置：对比度调节、屏幕校准（TP 系列）、屏幕保护（5 分钟 - 永久关闭）
语言设置：支持德 / 英 / 法 / 意 / 西等，最多 5 种语言切换
日期时间：支持与 PLC 同步（S7_DATE_AND_TIME 格式）
维护与升级：
日常保养：屏幕清洁（湿布 + 中性清洁剂）、防刮保护（可选防护膜）
备份恢复：ProSave 工具支持 Flash 内存 / CF 卡备份，可批量恢复配置
系统升级：使用 PTUpdate 工具，通过 RS232 接口更新操作系统（解决兼容性冲突）
故障处理与技术规范
1. 常见故障与解决方案
故障现象 核心原因 解决方案
项目下载失败 通信参数不匹配、兼容性冲突 核对波特率 / 接口设置，升级操作系统（Chapter 13）
触摸屏无响应 未校准、静电干扰 执行屏幕校准（Windows CE 控制面板），接地处理
PLC 通信中断 电缆故障、接口配置错误 检查屏蔽电缆连接，重新配置 MPI/PROFIBUS-DP 参数
配方无法保存 存储介质满、写保护 清理 CF 卡空间，关闭写保护开关
系统消息报错 参数非法、内存不足 参考附录 C 系统消息表（错误码 10000-320014）排查
2. 关键技术规范
配置限制：
标签数量：TP 170A 最多 500 个，TP 170B/OP 170B 最多 1000 个
消息数量：事件 + 报警消息最多 2000 条，消息缓冲支持 64 个事件
配方容量：单配方最多 200 条数据记录，每条记录最多 60 个条目
通信参数：
传输速率：19200-57600 bps（打印机），1.5-12 MBaud（MPI/PROFIBUS-DP）
数据格式：8 位数据位、1 位停止位、无校验（默认）
安全规范：
仅允许合格人员操作，电源需符合 SELV 安全超低电压标准
危险区域使用时，断电后再插拔连接器
