SIEMENS SIMATIC S7-300新手入门指南
时间: 2026-01-26浏览次数：
SIEMENS SIMATIC S7-300新手入门指南
SIEMENS SIMATIC S7-300新手入门指南
西门子SIMATIC S7-300 新手入门指南（版本 04/2007）以传送带电机控制为实例，详细介绍了适配 CPU 312C（订货号 6ES7312-5BE03-0AB0）的入门操作，核心流程包括准备 PC（安装 STEP 7 Lite V3.0+SP2 与 PC Adapter USB 驱动）、安装接线硬件组件、在 STEP 7 Lite 中组态控制、下载程序、执行测试运行，全程需遵循电气安全规范，支持电机启动、方向切换与停止功能，整体操作耗时约 1 小时，适合具备 Windows 操作与电气基础知识的用户。
前置准备
技能要求
熟练操作 Microsoft Windows 操作系统
掌握电子和电气工程的基本知识

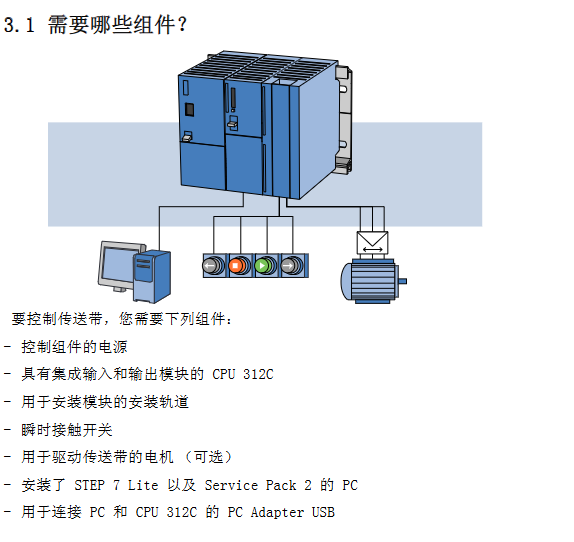

材料工具清单（核心组件）
| 类别 | 项目 | 订货号（西门子） | 数量 | 备注 |
| 核心模块 | CPU 312C | 6ES7312-5BE03-0AB0 | 1 | 集成 DI10/DO6，需 MMC 卡 |
| 电源 | 电源模块 | 6ES7307-1EA00-0AA0 | 1 | 提供 DC 24V 供电 |
| 安装配件 | 安装轨道 | 6ES7390-1AB60-0AA0 | 1 | 需 M6 螺钉固定接地 |
| 连接配件 | PC Adapter USB | 6ES7972-0CB20-0XA0 | 1 | 含驱动程序，连接 PC 与 CPU 的 MPI 接口 |
| 前连接器 | 螺钉型多端子前连接器 | 6ES7392-1AM00-0AA0 | 1 | 适配 CPU 接线 |
| 控制元件 | 瞬时接触开关 | - | 4 | 24V/2A，用于电机启停与换向 |
| 软件 | STEP 7 Lite | - | 1 | V3.0+SP2，可免费下载 |
| 工具 | 螺丝刀、剥线钳、压接工具等 | - | 若干 | 市场采购，含 3.5mm/4.5mm 刀口螺丝刀 |
| 电缆 | 接地电缆（10mm²）、软电缆（1mm²）等 | - | 按需 | 接地电缆需适配 M6 螺钉 |
核心操作流程（分步骤）
1. 准备 PC（软件与接口设置）
安装 STEP 7 Lite：从官网（http://support.automation.siemens.com）下载，按向导完成安装
安装 PC Adapter USB 驱动：插入驱动 CD，跟随提示安装
设置 PG/PC 接口：选择 “PC 适配器 (MPI)”，组态 USB 连接，启用 PC 与 CPU 的 MPI 通讯
2. 硬件安装与接线
安装轨道：用 2 个 M6 螺钉固定，接地电缆横截面积≥10mm²，轨道上下各留≥40mm 间隙（散热与操作）
安装模块：先安装电源模块（手拧固定），再安装 CPU 312C，插入前连接器（暂不锁定，方便接线）
接线操作：
准备电缆：剪切至所需长度，剥除绝缘层，套上 6mm 绝缘环
接线顺序：电源→CPU 312C→瞬时接触开关（接 DI 端子）→电机（接 DO 端子，可选）
关键要求：接线前切断电源，线路电压选择器需设置正确
硬件调试：
连接 PC 与 CPU：用 USB 电缆连接 PC Adapter 和 PC
通电测试：插入 MMC 卡，CPU 设为 STOP 模式，接通电源（电源 DC24V LED 亮，CPU DC5V 和 STOP LED 亮）
测试接线：按瞬时接触开关，观察对应 CPU 输入 LED 是否亮起（如启动开关对应输入 0.0 端子 LED）
3. 软件组态（STEP 7 Lite）
打开项目：启动 STEP 7 Lite，打开实例项目 “conveyor.k7p”
创建模块组态：
新建 S7-300 站，自动生成 4 个安装轨道
插入电源模块（如 6ES7307-1BA00-0AA0）和 CPU 312C，自动显示在硬件视图与组态表
设置 CPU 参数：将保留位存储数量设为 “0”，避免电源故障后电机失控启动
建立在线连接：STEP 7 Lite 启动时自动尝试连接，状态栏显示 “STOP”（连接成功）或 “Disconnected”（需手动连接）
下载组态：先执行 CPU 存储器复位（删除旧程序 / 组态），再下载新组态，检查离线 / 在线组态一致性
4. 程序操作与测试运行
打开程序：项目中程序存储在 OB1（组织块 1），采用梯形逻辑（LAD）编写，含 4 个网络段（顺时针 / 逆时针 / 启动 / 停止）
下载项目：将硬件组态和 OB1 程序下载到 CPU 312C，确认覆盖现有组态 / 程序
测试运行：
切换 CPU 模式：将模式开关设为 “RUN”，RUN LED 从闪烁变为常亮
功能测试：
启动：按绿色瞬时接触开关，输入 0.0 LED 短暂亮，输出 0.3 LED 常亮（电机就绪）
顺时针旋转：按住对应开关，输入 0.2 LED 亮，输出 0.0 LED 亮
逆时针旋转：按住对应开关，输入 0.3 LED 亮，输出 0.5 LED 亮
停止：按红色瞬时接触开关，输入 0.1 LED 短暂亮，输出 0.3 LED 熄灭
