SIEMENS 3AH3 系列真空断路
时间: 2026-01-26浏览次数：
SIEMENS 3AH3 系列真空断路
SIEMENS 3AH3 系列真空断路
西门子3AH3 系列真空断路器是额定电压7.2kV-40.5kV的中压设备，核心优势为全生命周期免维护（支持 10,000 次操作循环），额定电流可达12,000A、短路开断电流最高90kA，分为通用型（符合 IEC 62271‑100）和发电机专用型（额外符合 IEC/IEEE 62271-37-013），采用真空灭弧技术与储能操作机构，支持电气 / 手动操作及电 / 机械联锁，适配工业、发电机等场景，提供灵活的二次设备配置与丰富配件，满足多样化中压供电系统的开关与保护需求。
产品基础信息
产品定位与认证：
设备类型：中压真空断路器，适用于 7.2kV-40.5kV 中压供电系统
核心特性：全生命周期免维护，无需重新润滑或调整，支持 10,000 次操作循环
管理体系认证：符合 ISO 9001（质量）、ISO 14001（环境）、OHSAS 18001（职业健康安全）标准
产品标准：通用型符合 IEC 62271‑100，发电机专用型额外符合 IEC/IEEE 62271-37-013（针对发电机开关的高要求）
产品分类：
分类 适用场景 关键标准 特殊要求
通用型（高电流断路器） 工业配电、中压线路开关 IEC 62271‑100 支持常规负载电流与短路开断
发电机专用型 发电机连接与保护 IEC 62271‑100 + IEC/IEEE 62271-37-013 耐受高直流分量、高 TRV 上升率、更高测试电压
分相式设计 大型发电机分相隔离开关设备 上述双标准 单相对应 1 台断路器，支持并联运行，短路开断电流最高 90kA
核心结构与工作原理
结构组成：
主体结构：由极柱组件和操作机构箱两部分组成，通过支柱绝缘子固定，操作杆与杠杆传递开关动作
极柱组件：含真空灭弧室（空气绝缘、可自由接触，便于清洁），上下灭弧室支架固定，下部可轴向移动
操作机构箱：集成储能操作机构、脱扣器、辅助开关、指示器等，二次设备配置可按需选择
核心机制：
灭弧技术：真空灭弧，基于 40 余年成熟技术，弧熄效果稳定
操作机构：储能式，合闸弹簧可电动或手动储能，储能后锁定，通过电气遥控或本地按钮解锁合闸
自由脱扣机制：合闸动作启动后若收到分闸指令，动触头会立即返回分闸位置并保持，防止 "泵浦效应"（连续合分）
动作流程：合闸时合闸弹簧释放能量，同时为分闸弹簧 / 触头压力弹簧储能，完成 "分 - 合 - 分" 操作序列存储

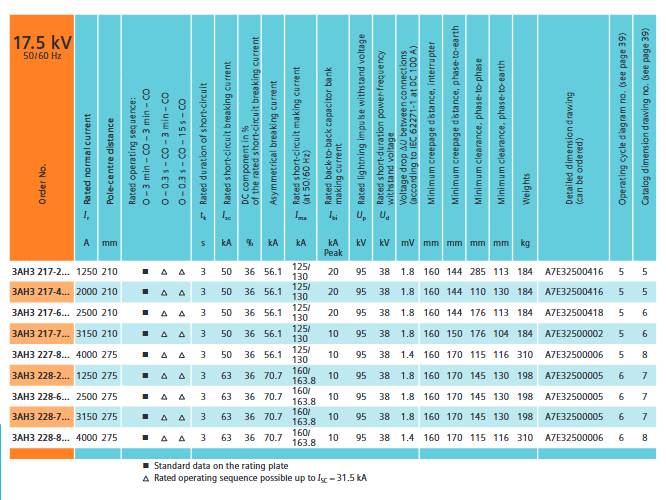

关键性能参数
电气参数：
参数类别 范围 关键说明
额定电压（Ur） 7.2kV、12kV、17.5kV、24kV、36kV、40.5kV 覆盖主流中压等级
额定电流（Ir） 1250A-12,000A 常规 1250A-6300A，分相式设计可达 12,000A
短路开断电流（Isc） 31.5kA-90kA 通用型最高 63kA，分相式发电机型最高 90kA
额定雷电冲击耐受电压（Up） 60kV-195kV 随海拔升高需按系数 Ka 校正（海拔 > 1000m）
额定短时工频耐受电压（Ud） 20kV-95kV 同海拔校正要求
动作时间 合闸 < 75ms，分闸 < 60ms，燃弧 < 15ms 可按需定制更短动作时间
环境与适配参数：
环境气候等级：气候类 3K4（低温 - 5℃）、生物类 3B1、化学类 3C2、机械类 3M2、机械活性物质类 3S2
海拔适应：基准海拔 1000m，超过后需提升绝缘等级（校正公式：U≥U₀×Ka）
电流承载能力：40℃环境下按额定电流运行，低于 40℃可承载更高电流
配置与选型
基础配置选项：
配置类别 可选方案 关键说明
操作机构 电动操作机构、手动操作机构（含手柄） 电动机构需指定控制电压
合闸方式 合闸 solenoid + 手动机械合闸、手动电气合闸 手动电气合闸支持开关设备联锁，防误合
脱扣器组合 最多 3 个脱扣器（分励 / 欠压 / 电流互感器操作） 无外部辅助电源时可选电流互感器操作脱扣器
辅助开关 6NO+6NC、12NO+12NC 触点数量按需选择，支持镀金处理（特殊环境）
低压接口 24 极端子排、24 极插头、64 极插头 DC≥60V 推荐使用插头
额外配置（可选）：
过电压抑制：压敏电阻保护电路（限制感性负载开关过电压）
防护功能：冷凝水防护加热装置（110V/230V AC，50W）、无硅设计、-25℃低温运行适配
连接配件：不同长度线束（500mm-3500mm）、30 极端子排、双 24 极端子排 / 插头
特殊功能：弹簧释放装置（插头断开时释放储能）、优先跳闸（分闸操作阻止合闸）
订购编码规则：
订单号结构：16 位编码，前 8 位定义主电路参数（电压、电流、开断电流、极距等），后 8 位定义二次设备（操作机构、脱扣器、电压等）
特殊版本：后缀 "-Z" 加 3 位编码，支持定制化需求（如特殊绝缘等级、环境适配）
应用场景与配件
典型应用：
工业场景：炼油厂、大型工业厂房等高压负载电流（最高 6300A）、高短路电流（最高 72kA）场景
发电场景：发电机出口开关，分相式设计适配大型发电机（额定电流 4000A-12,500A）
改造场景：替代压缩空气发电机断路器，适配 retrofit 项目
配件与备件：
操作配件：手动储能手柄（短 / 标准 / 长设计）、电池螺丝刀批头、压接钳、拆卸工具
电气备件：真空灭弧室（带适配器）、脱扣器、合闸 solenoid、辅助开关、插头连接器（24 极 / 64 极）
耗材：润滑油（Klüber-Isoflex Topas L32N）、特殊油（Shell Tellus 32）、线束（适配辅助开关与插头）
