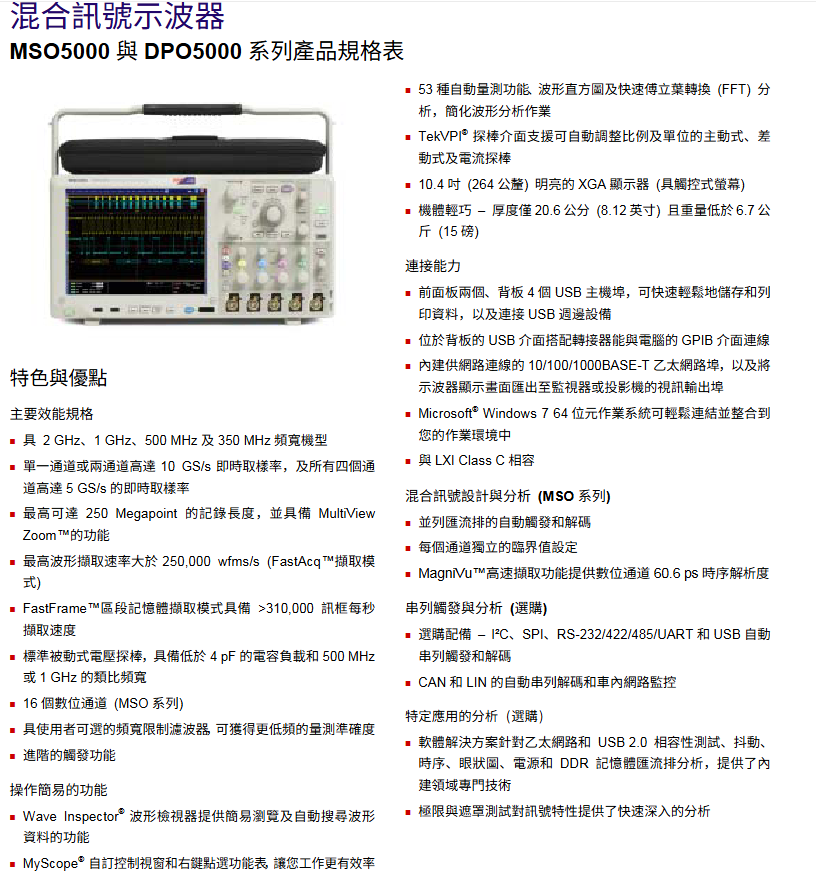

TEKTRONIX MSO5000 与 DPO5000 系列混合信号示波器
TEKTRONIX MSO5000 与 DPO5000 系列混合信号示波器
Tektronix MSO5000 与 DPO5000 系列混合信号示波器 是高性能测试仪器，涵盖 350MHz-2GHz 带宽，单 / 双通道最高 10GS/s 实时采样率、四通道最高 5GS/s 采样率，标配 12.5M 采样点 记录长度（可选扩展至 250M），MSO 系列额外提供 16 个数字通道，核心优势包括 >250,000 wfms/s 波形捕获率、Wave Inspector® 波形检视、53 种自动量测、FFT 分析等功能，支持 I²C/SPI/USB 等串列触发解码（可选），配备 10.4 英寸触控屏 与丰富接口（USB、LAN、GPIB），机身轻薄（≤6.7kg），适用于复杂电路设计验证、混合信号除错、串列总线分析等专业场景。
产品基础信息
产品系列：分为两大子系列，核心差异在于通道配置
DPO5000 系列：4 个类比通道，数字荧光示波器
MSO5000 系列：4 个类比通道 + 16 个数字通道，混合信号示波器
型号规格：按带宽划分 4 种核心型号，参数统一如下表
型号 带宽 单 / 双通采样率 四通道采样率 标配记录长度
MSO5034/DPO5034 350MHz 10GS/s 5GS/s 12.5M
MSO5054/DPO5054 500MHz 10GS/s 5GS/s 12.5M
MSO5104/DPO5104 1GHz 10GS/s 5GS/s 12.5M
MSO5204/DPO5204 2GHz 10GS/s 5GS/s 12.5M
标准配置：每台含被动式电压探棒（DPO 系列 4 支，MSO 系列额外含 P6616 16 通道逻辑探棒）、触控屏、滑鼠、校驗证书、电源线、1 年保固，预装 NI LabVIEW SignalExpress Tektronix 版软件
核心性能参数
采样与记录能力
实时采样率：单通道或双通道最高 10GS/s，四通道同步最高 5GS/s
等时采样率：最高 400GS/s
记录长度：标配 12.5M 采样点，可选扩展（2RL=25M、5RL=50M、10RL=125M/250M，依型号而定）
捕获速率：FastAcq 模式下 >250,000 wfms/s，FastFrame 模式下 >310,000 帧 /s
触发与擷取特性
触发类型：涵盖边缘、突波、矮波、脉宽、逾时、转态、码型、串列封包等 16 种触发模式
触发抖動：边缘触发≤10psRMS，非边缘触发≤100psRMS
擷取模式：支持采样、波峰偵測（100ps/200ps 窄脉冲）、平均、包封、高解析度、FastAcq 等

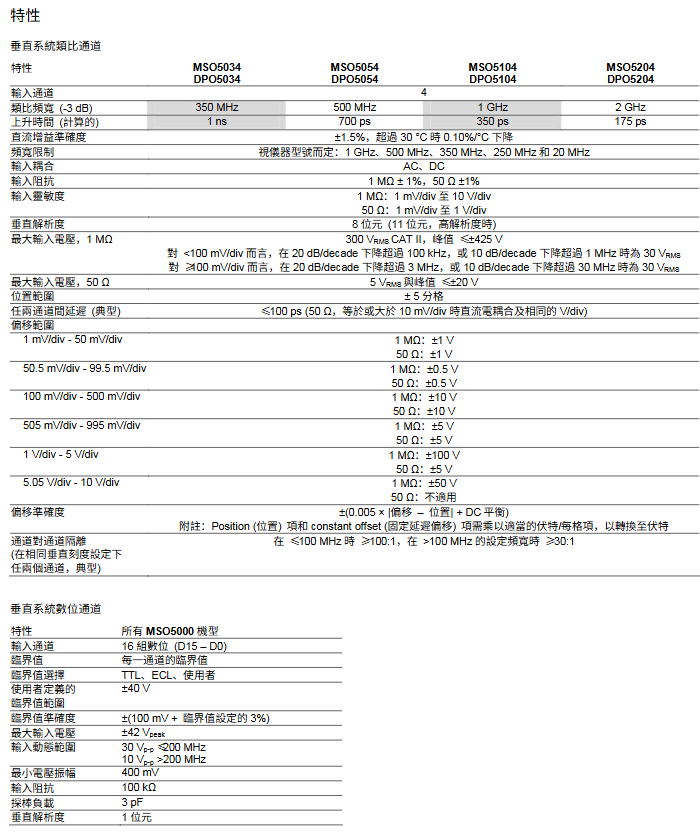

通道性能
类比通道：输入耦合 AC/DC，输入阻抗 1MΩ±1% 或 50Ω±1%，最大输入电压 300VRMS（1MΩ）/5VRMS（50Ω）
数字通道（MSO 系列）：16 组输入，临界值支持 TTL/ECL/ 自定义（±40V），输入阻抗 100kΩ，探棒负载 3pF，MagniVu 模式下采样率16.5GS/s（60.6ps 解析度）
核心功能与软件工具
基础分析功能
自动量测：53 种 内置量测，含周期、频率、上升 / 下降时间、峰对峰、平均值等，支持 8 项同时显示
波形处理：支持加 / 减 / 乘 / 除、积分 / 微分、FFT 分析（含多种视窗函数）、波形直方图、布林逻辑比较
检视工具：Wave Inspector® 功能，含双層旋钮缩放 / 取景、自动搜尋（支持 8 种事件）、使用者标记，可快速瀏览长记录波形
可选软件套件（核心类别）
软件选项 功能说明 适用场景
SR-EMBD I²C/SPI/RS-232/422/485/UART 串列触发与解码 嵌入式系统除错
SR-USB USB 2.0（低速 / 全速 / 高速）触发、解码与相容性测试 USB 设备验证
VNM CAN/LIN 串列协议解码与时序量测 车载网络测试
PWR 电源品质、切换损耗、谐波、安全工作区（SOA）分析 电源设计验证
DDRA DDR1/DDR2/LP-DDR1/LP-DDR2 记忆体汇流排分析 记忆体除错
DJA 抖動、眼状图分析，含 Rj/Dj 分离、遮罩测试 高速信号品质验证
LT/MTM 极限测试（与标准波形比对）、遮罩测试（符合行业标准） 生产線测试 / 规格验证
硬件与接口配置
显示与操作：10.4 英寸 XGA 触控屏（1024×768 像素），支持向量 / 点 / 累积等波形样式，多色调色盘
接口类型
USB 接口：前面板 2 个、背板 4 个 USB 2.0 主機埠（支持儲存 / 列印），1 个 USB 1.1 装置埠（GPIB 转接）
网络接口：10/100/1000BASE-T 乙太网埠（LXI Class C 相容）
其他接口：视讯输出（DB-15）、PS/2 键盘 / 滑鼠埠、辅助输入 / 输出、外部参考输入（10MHz）
机身规格：厚度8.12 英寸（20.6cm），净重14.9 磅（≤6.7kg），支持机架安装（5U 高度）
电源与环境：输入电压 100-240V±10%，频率 45-440Hz，功耗最高 275W；工作温度 5°C-50°C，相对湿度 8%-90%（无冷凝）
订购与服务选项
核心可选配置
记录长度扩展：2RL（25M）、5RL（50M）、10RL（125M/250M）
电源插头：适配北美、欧盟、中国、英国等 12 种地区标准
使用手册：支持英文、简体中文、繁体中文、日文等 9 种语言
服务选项：可选 3/5 年校驗服务、3/5 年维修服务、校驗资料报告
推荐配件：TekVPI 系列探棒（被动 / 主动 / 差動 / 电流型）、GPIB 转 USB 转接器、机架安装套件、示波器推車、测试治具（USB / 乙太网）
